Автоматизация и технические измерения посадки с натягом зубчатого колеса

Пояснительная записка (в программе Word) 23 с., 1 табл., 15 рис., задание на украинском языке
Чертежи (в программе Автокад) 12 листов плакатов и чертежей

Проект по дисциплине «Взаимозаменяемость, стандартизация и технология измерений»

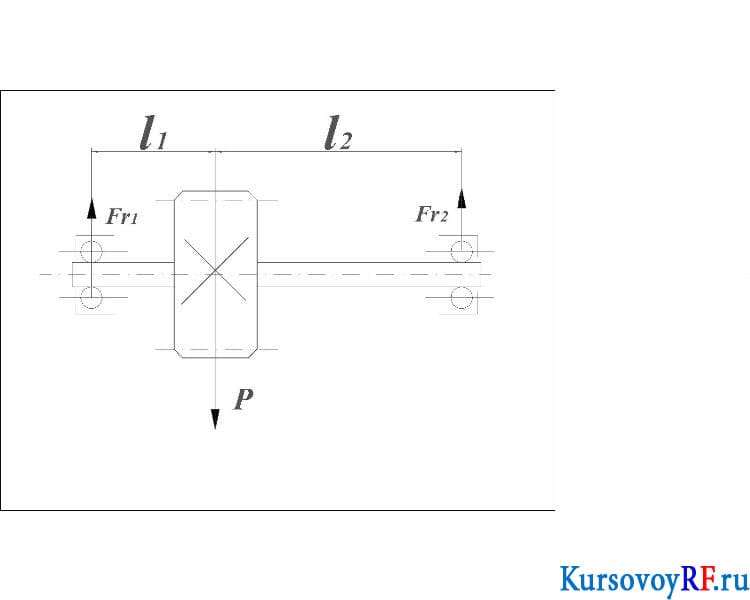

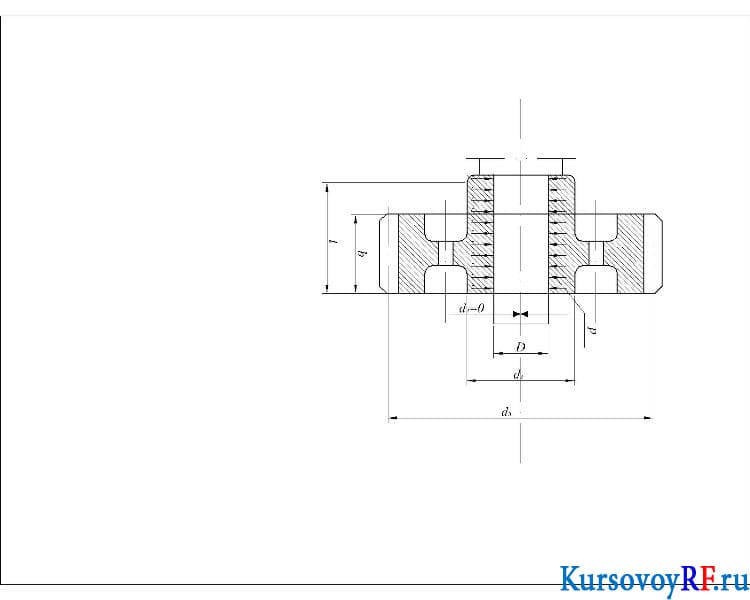

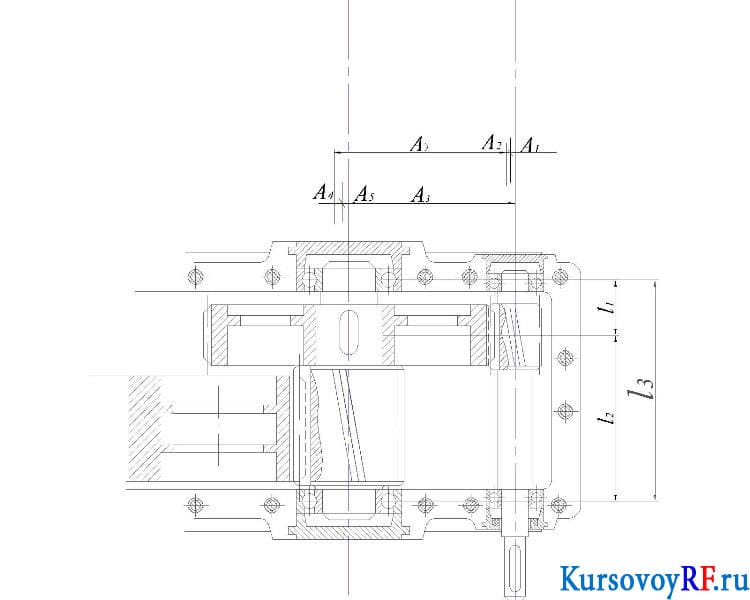

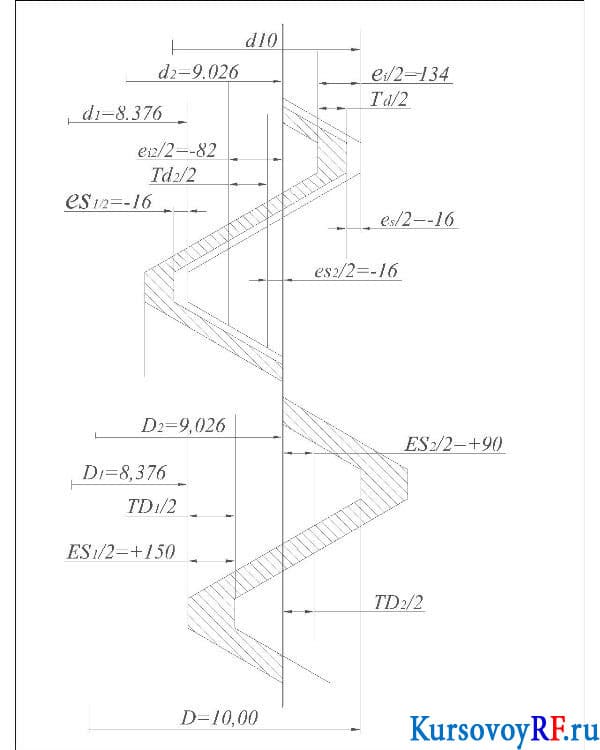

В представленной курсовой работе было составлена схема расчета посадки с натягом зубчатого колеса. Выполнен расчет посадки с натягом, определены максимальный и минимальный расчетный и допустимый натяг. Рассчитаны и выбраны посадки подшипника качения, разработана схема нагружения колец подшипника. Вычислены размеры калибров для контроля деталей цилиндрического гладкого соединения. Выполнено нормирование точности зубчатых колес, рассчитана размерная цепь. Осуществлен выбор посадки резьбового соединения, определены параметры резьбового соединения. Подобрана посадка шпоночного соединения, найдены параметры шпоночного соединения. Составлена схема полей допусков деталей шпоночного соединения. Дополнительные материалы: Методические указания в Word 51 стр., Стандарт установки в Word 68 стр., Методические указания в Word 23 стр., Литература в Word 1стр., Задание к курсовой работе в Word 1 стр.

Чертежи

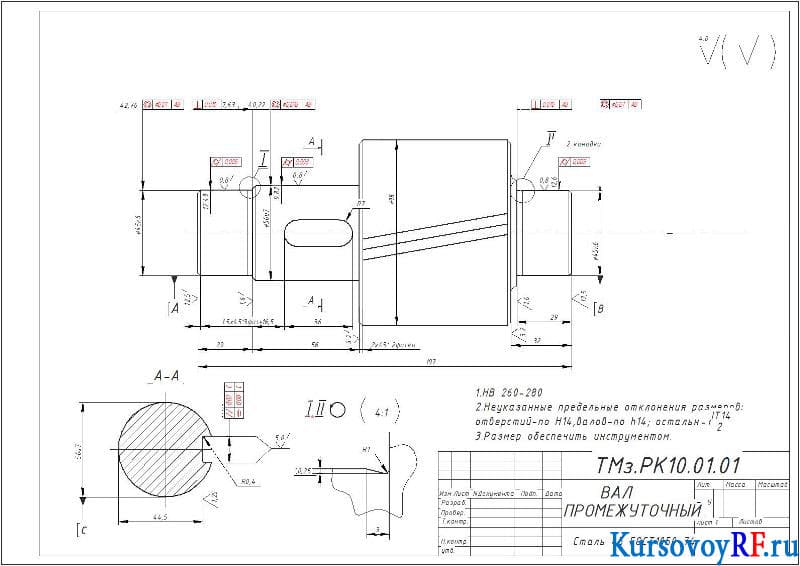

1. Чертеж Деталь Вал промежуточный (формат А3)

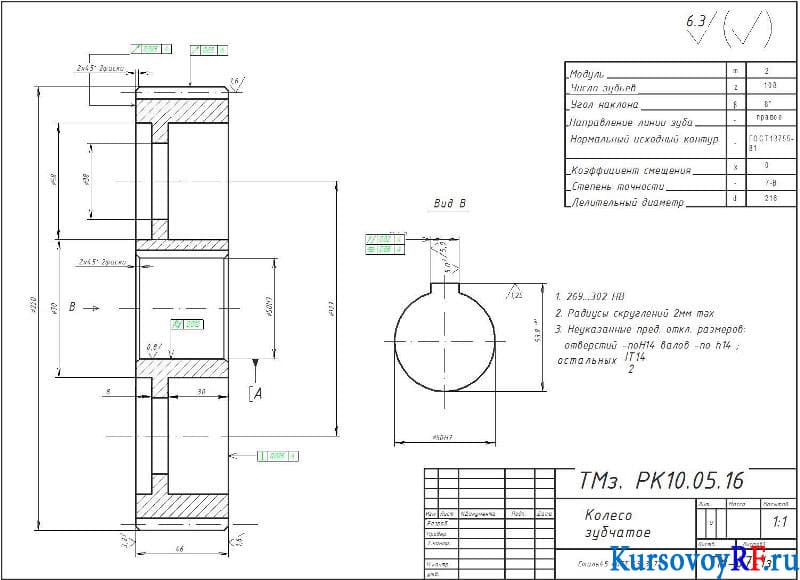

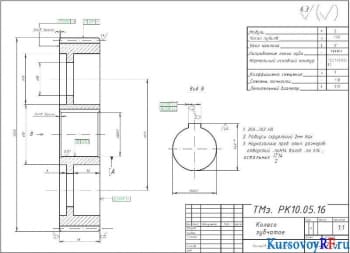

2. Чертеж Деталь Колесо зубчатое (формат А3)

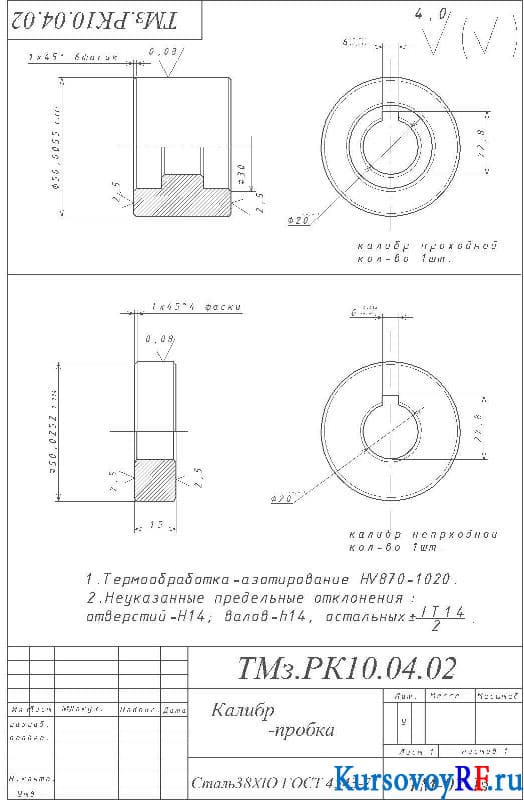

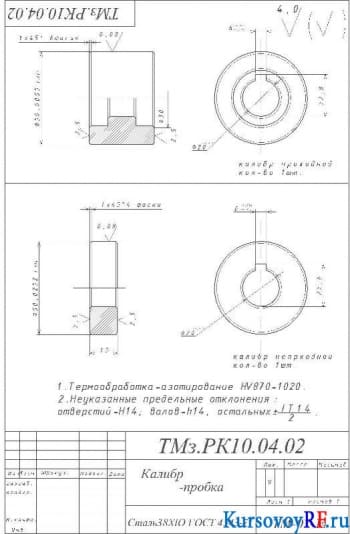

3. Чертеж Деталь Калибр-пробка (формат А4)

4. Чертеж Деталь Калибр-скоба (формат А4)

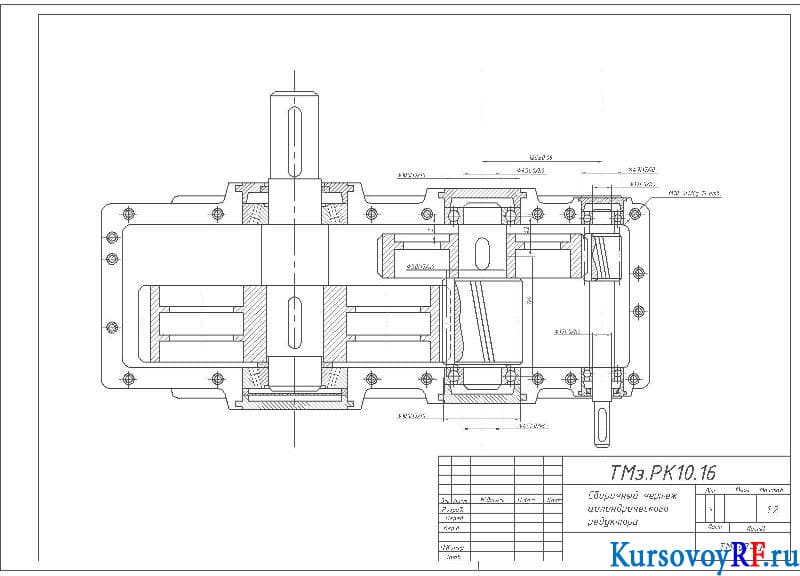

5. Чертеж Сборный цилиндрического редуктора(формат А3)

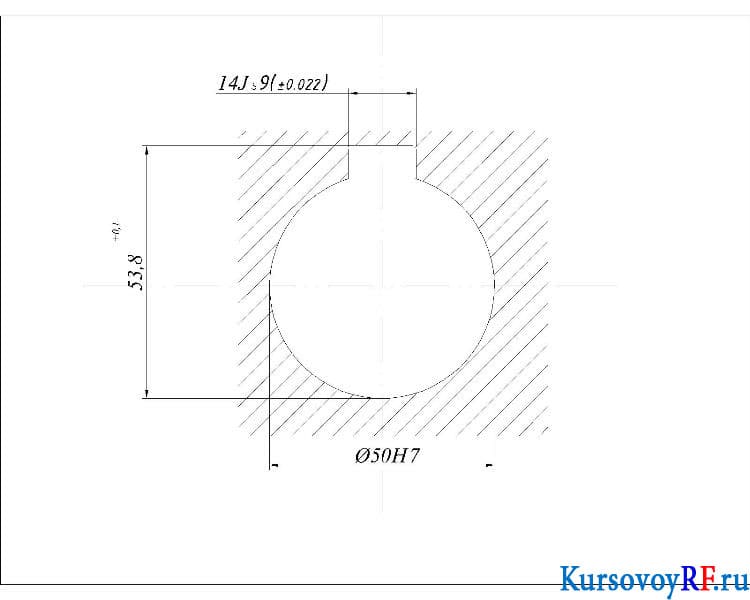

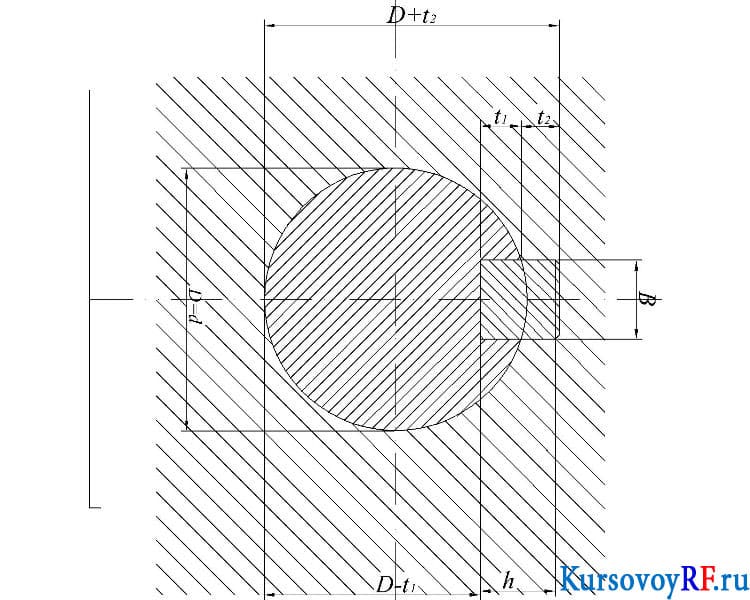

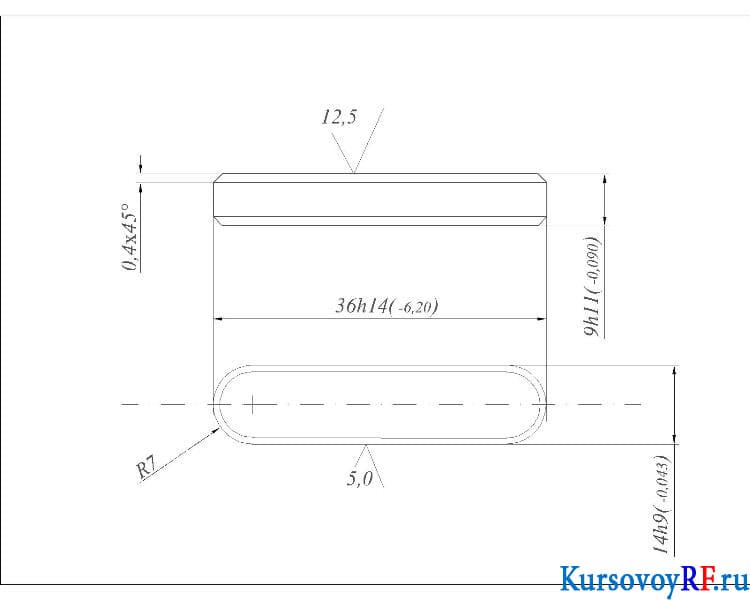

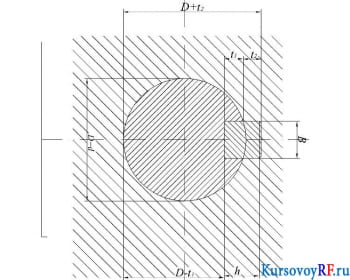

6. Чертеж Эскизные деталей и посадок х7
