Создание технологического процесса детали «Колесо зубчатое» с рабочими чертежами

Код: 02.01.01.08.78
Разместил: Aleksey M.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 35 с., 14 табл., 1 рис., 12 источников
Чертежи (в программе Компас и Автокад) 5 листов плакатов и чертежей
ВУЗ МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПРИБОРОСТРОЕНИЕ И ИНФОРМАТИКИ

Проект по дисциплине «Технология машиностроения»

В данной курсовой работе был проведен анализ исходных дынных для проектирования. Определено служебное назначение детали и дана ее конструкторско-технологическая характеристика. Определены режимы работы и фонды времени, такт выпуска и тип производства. Выполнен анализ технологичности конструкции детали, подобраны исходная заготовка и метод ее изготовления. Составлены схемы базирования и установки заготовки, разработан технологический процесс изготовления детали. Сформирован маршрут обработки детали, выбрано технологическое оборудование. Выполнен расчет режимов резания нормирование техпроцесса. Определен разряд работ и квалификации исполнителей.

Чертежи

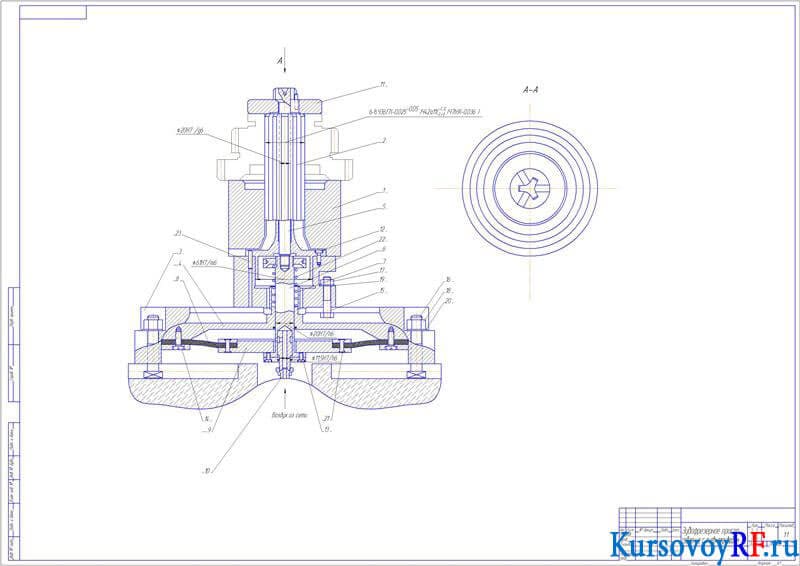

  1. Чертеж Зубофрезерное приспособление с пневмоприводом (формат А1)

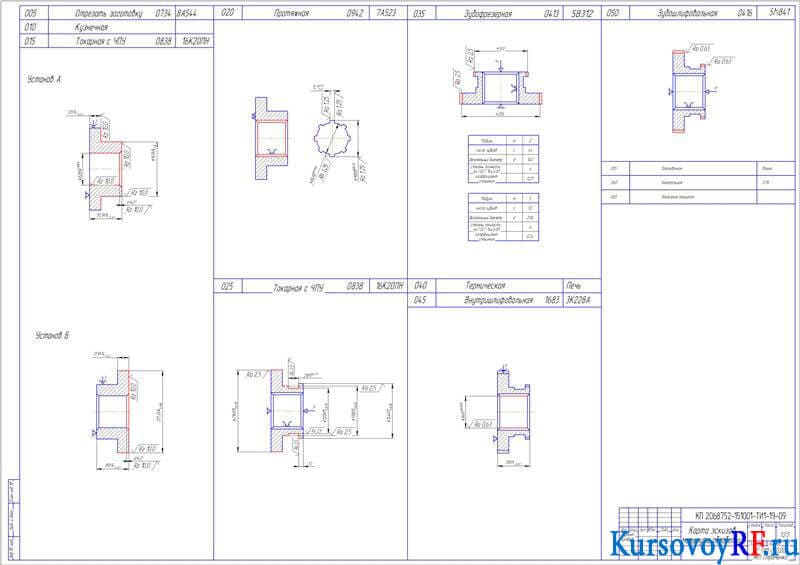

  2. Чертеж Карта эскизов маршрута обработки (формат А1)

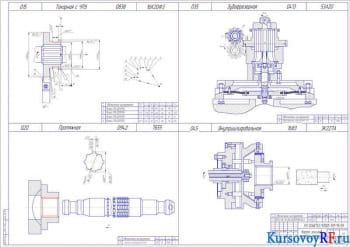

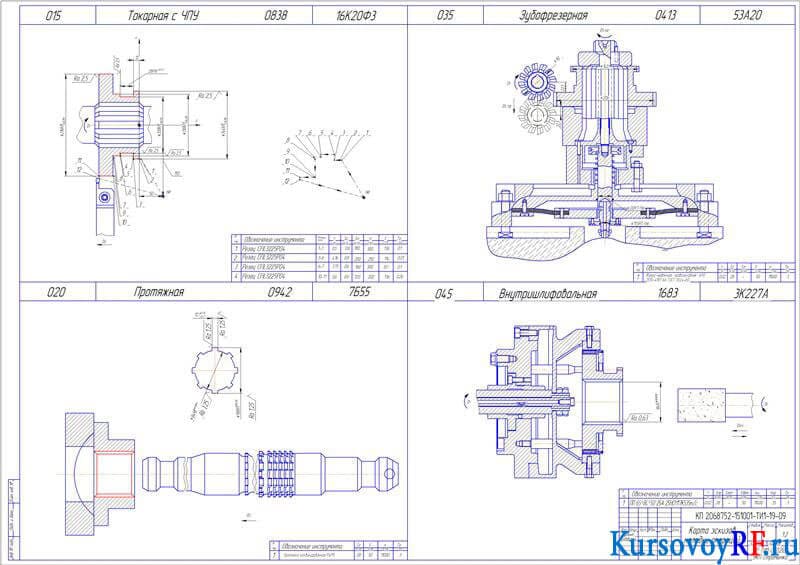

  3. Чертеж Карта эскизов наладки операций (формат А1)

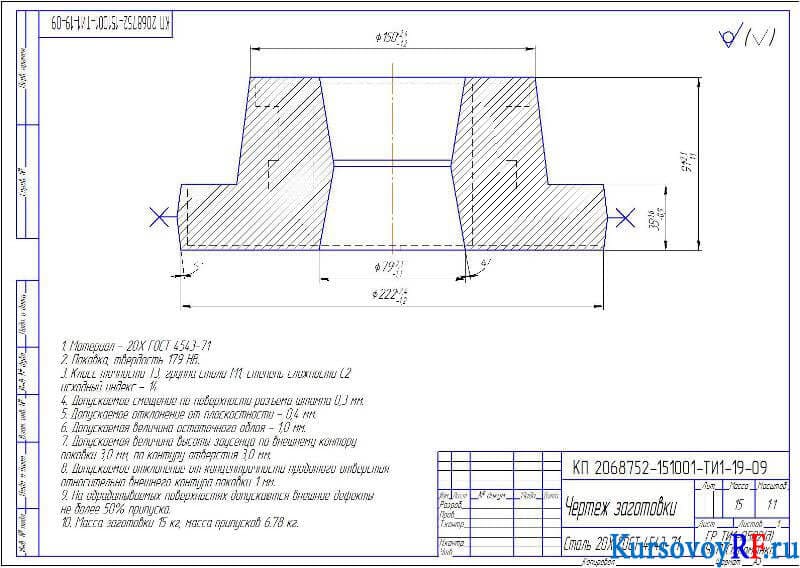

  4. Чертеж Заготовки Колесо зубчатое (формат А3)

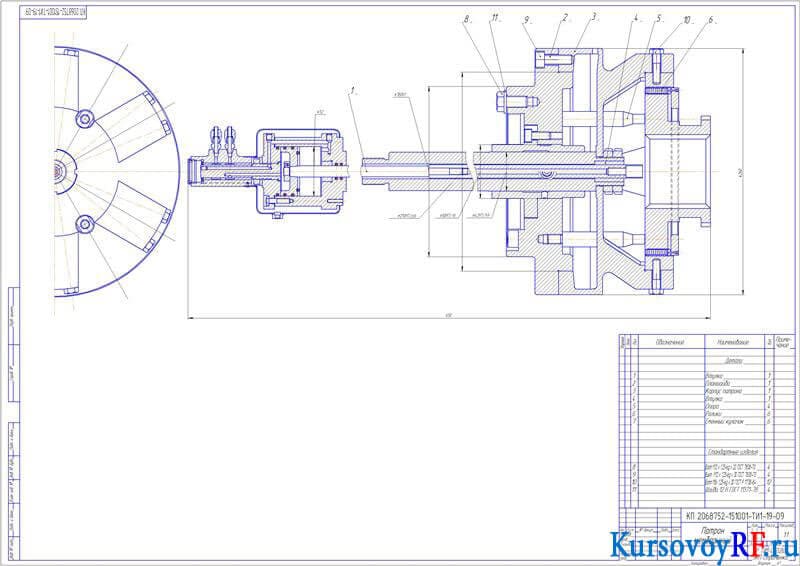

  5. Чертеж Патрон мембранный (формат А1)
