Проектирование и расчет механизма долбежного станка

Код: 02.01.01.08.73
Разместил: Aleksey M.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 82 с., 19 табл., 23 рис., 2 источника
Чертежи (в программе Компас) 4 листа плакатов и чертежей
ВУЗ ОРЛОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Проект по дисциплине «Теория механизмов и машин»

В представленной курсовой работе был проведен кинематический анализ схемы механизма. Построены кинематическая схема, планы скоростей и ускорений, диаграммы перемещений, скоростей и ускорений. Определена погрешность по скоростям и ускорениям. Выполнен динамический анализ механизма, разработан план ускорений для рабочего положения механизма. Рассчитаны структурные группы 5-6 и 3-4, определено ведущее звено и погрешности по управляющей силе. Произведен расчет маховика, составлена диаграмма зависимости моментов. Построены кривые изменения работ и моментов сил движущих, а также кривая приращения кинетической энергии. Рассчитан и спроектирован кулачковый механизм.

Чертежи

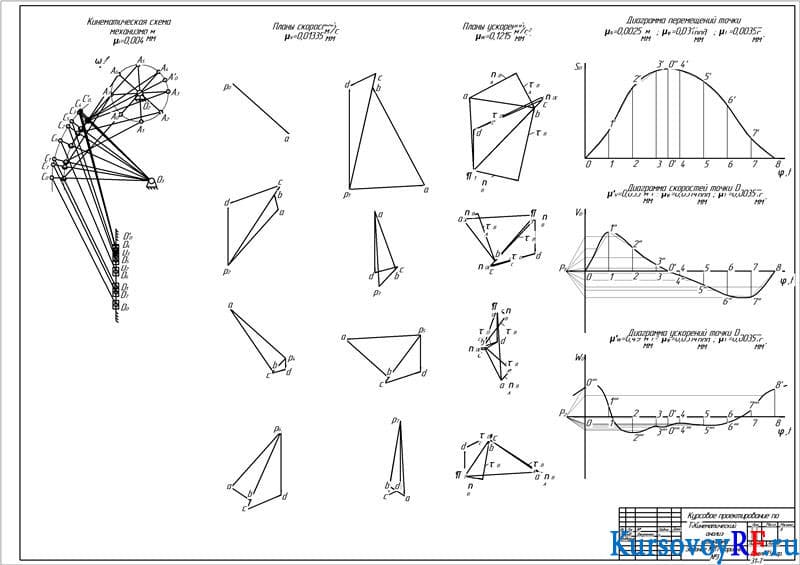

  1. Чертеж Кинематический анализ механизма (формат А1)

  2. Чертеж Динамический анализ механизма (формат А1)

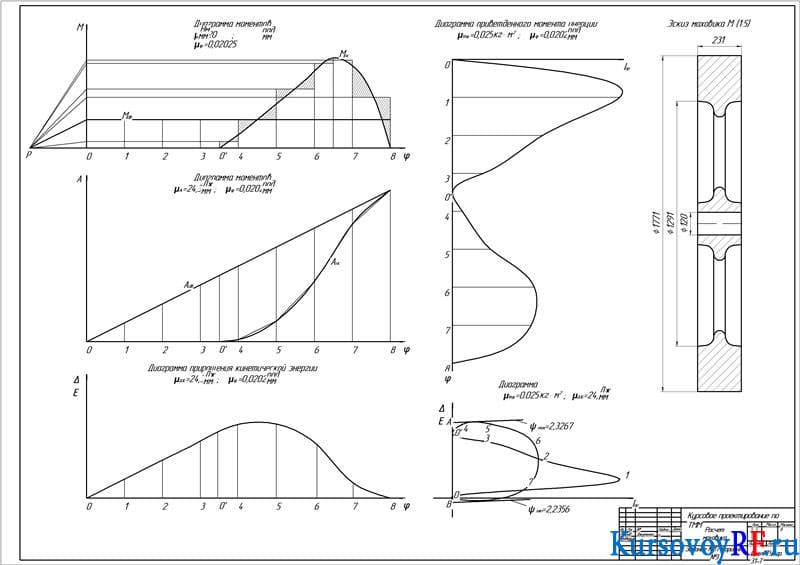

  3. Чертеж Расчет маховика (формат А1)

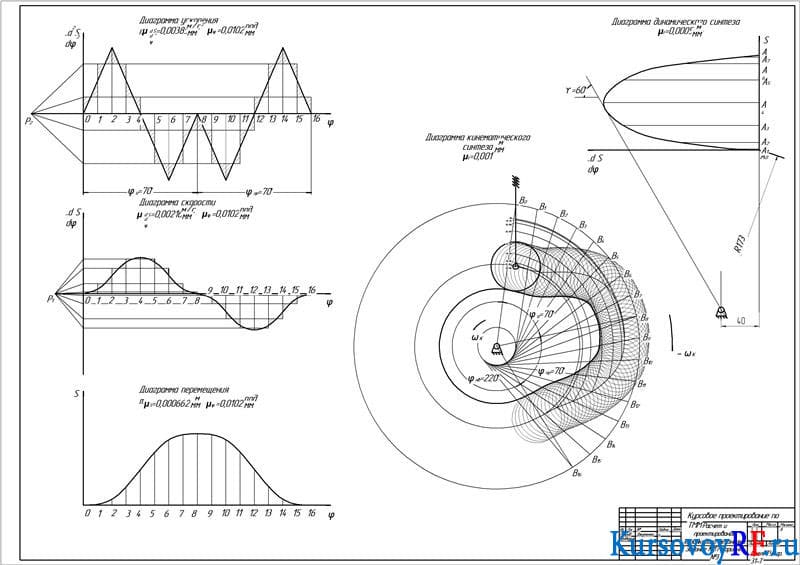

  4. Чертеж Расчет и проектирование кулачкового механизма (формат А1)
