Создать технологический процесс изготовления детали – СБГ1М-03-0104 «Шестерня»

Пояснительная записка (в программе Word) 35 с., 7 табл., 8 рис., 9 источников, 1 приложение
Чертежи (в программе Компас) 12 листов плакатов и чертежей, спецификации 1 лист
ВУЗ ГОРЛОВСКИЙ КОЛЛЕДЖ ПРОМЫШЛЕННЫХ ТЕХНОЛОГИЙ И ЭКОНОМИКИ

Проект по дисциплине «Технологические процессы изготовления деталей машин»

В представленной курсовой работе произведен анализ конструкции детали, определен тип производства и выполнено его краткое описание. В технологической части осуществлён выбор способа получения заготовки и составлен её эскиз. Создан маршрут технологического процесса обработки детали. Подобраны приспособления и станочное оборудование, а также методы контроля и СОЖ. Рассчитаны и выбраны режимы резания, осуществлено нормирование операций технологического процесса. Спроектирована управляющая программа для обработки детали на станках с ПУ. В графической части представлены чертежи детали шестерня, карты наладки на зубозакругляющую и горизонтально-протяжную операцию.

Дополнительные материалы: Компас-деталь (3D-модель), Комплект документов в Excel 15 листов

Чертежи

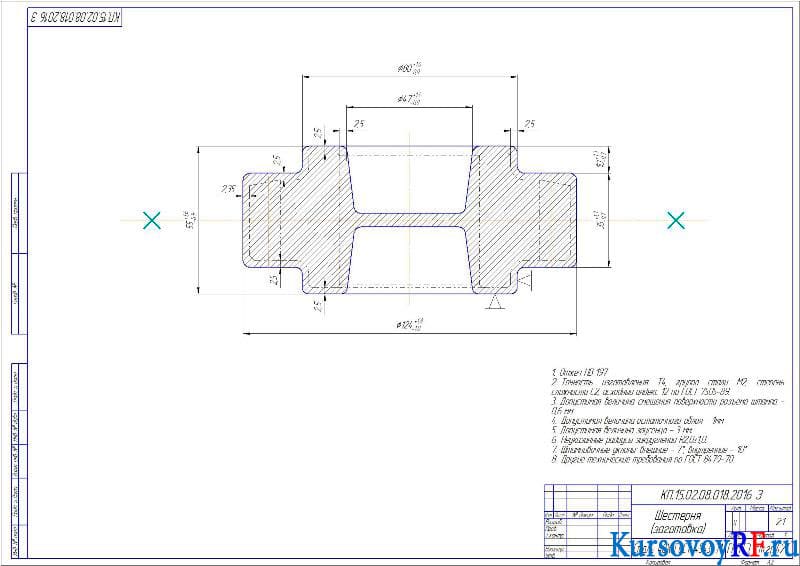

1. Чертеж Деталь Шестерня (заготовка) (формат А2)

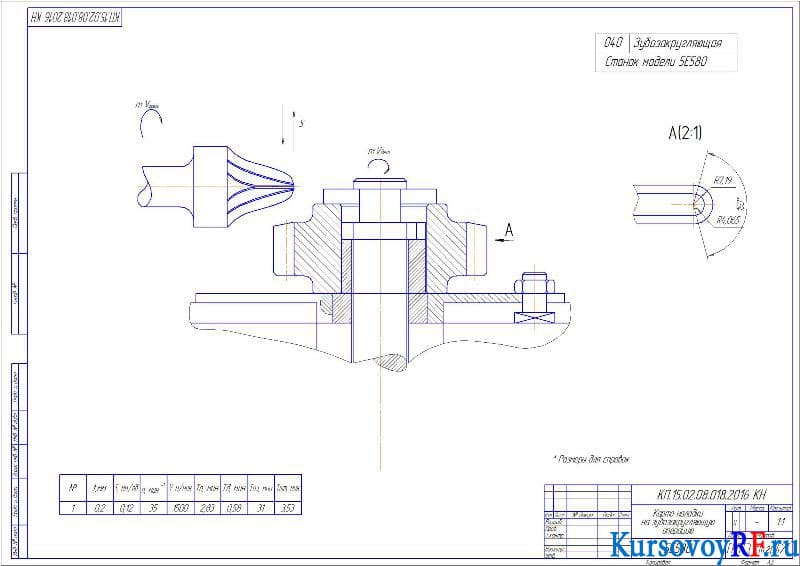

2. Чертеж Карта наладки на зубозакругляющую операцию (формат А2)

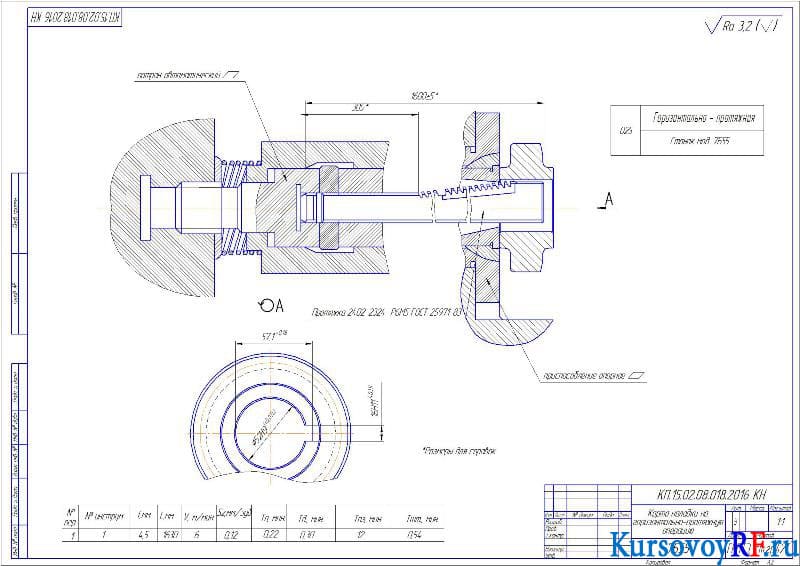

3. Чертеж Карта наладки на горизонтально-протяжную операцию (формат А2)

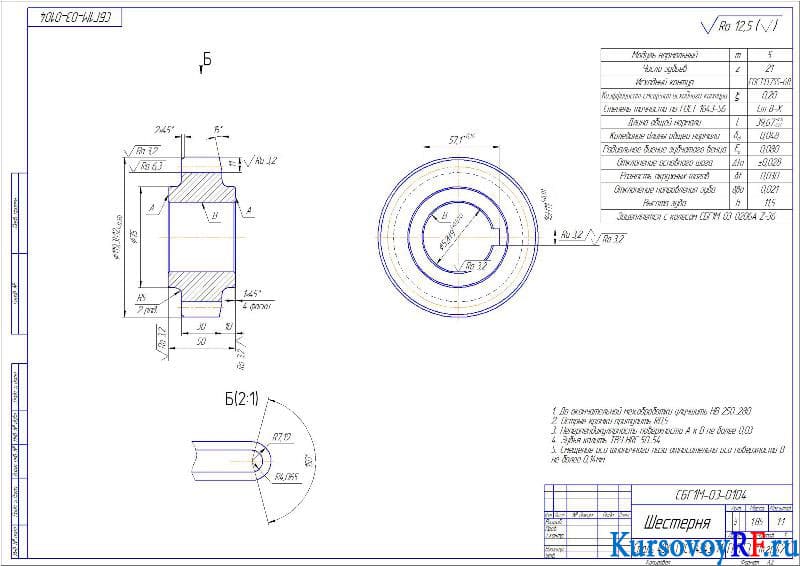

4. Чертеж Деталь Шестерня (формат А2)

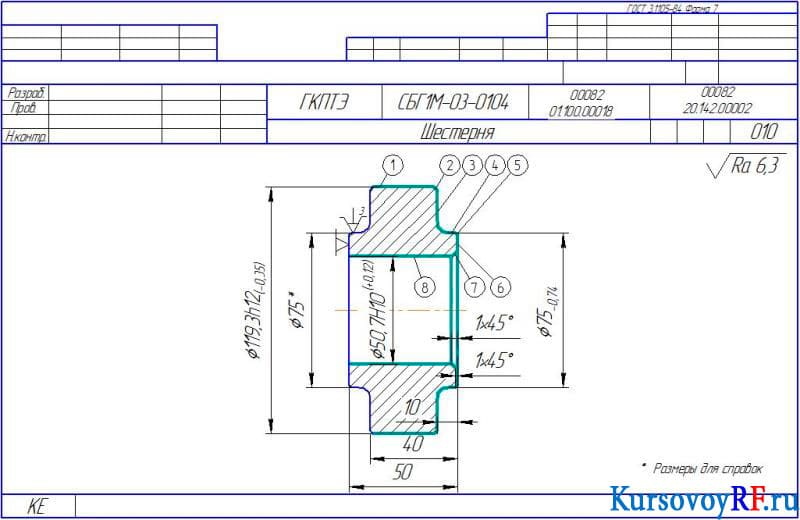

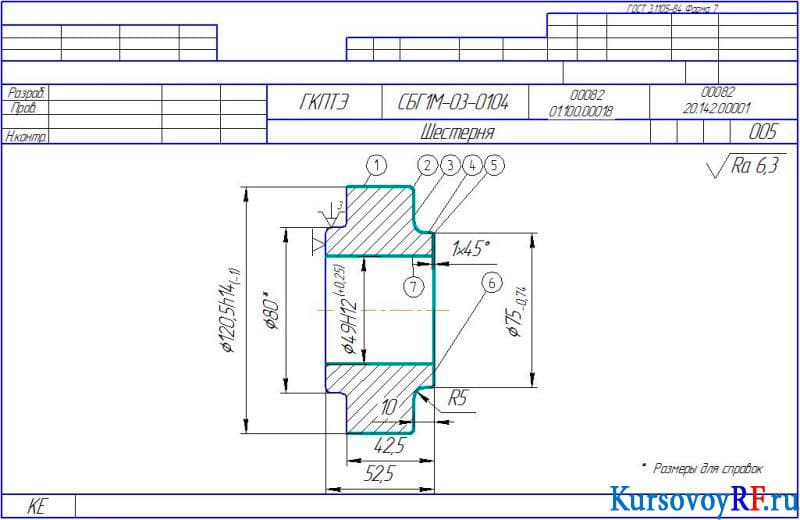

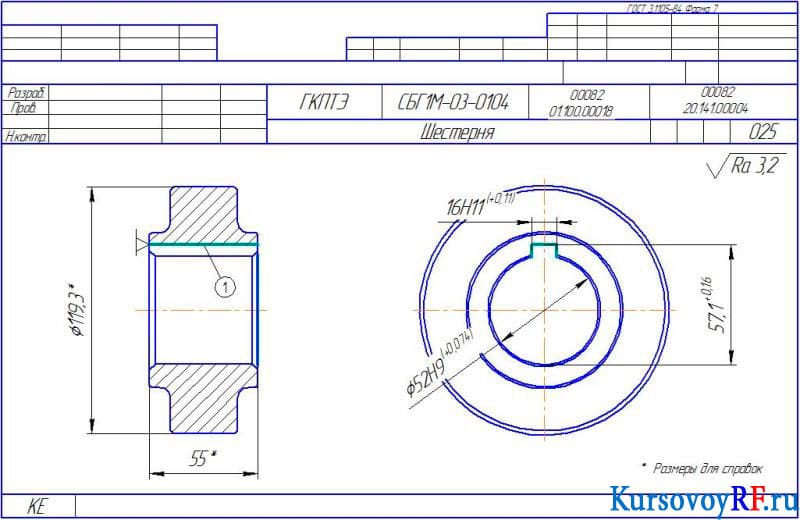

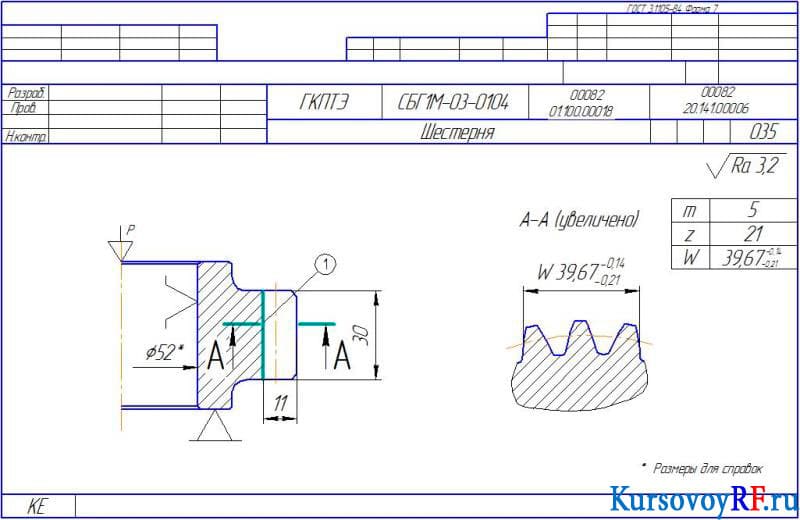

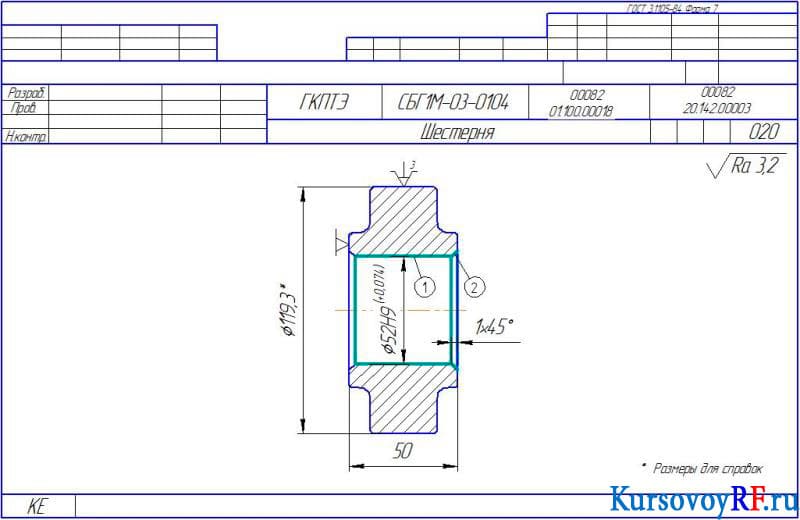

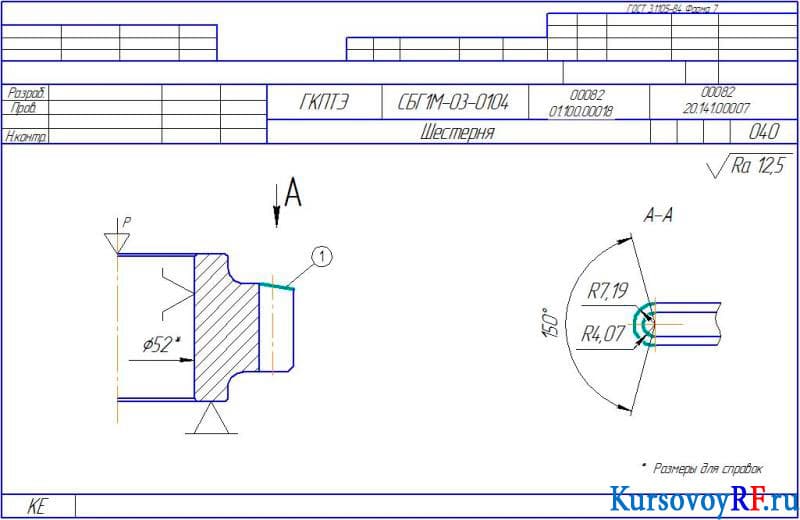

5. Чертежи комплекта карт эскизов пооперационные (формат А4х6)

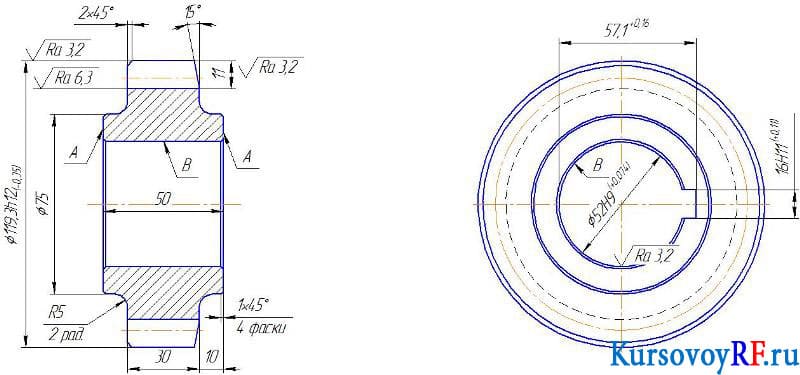

6. Чертеж эскизный для пояснительной записки

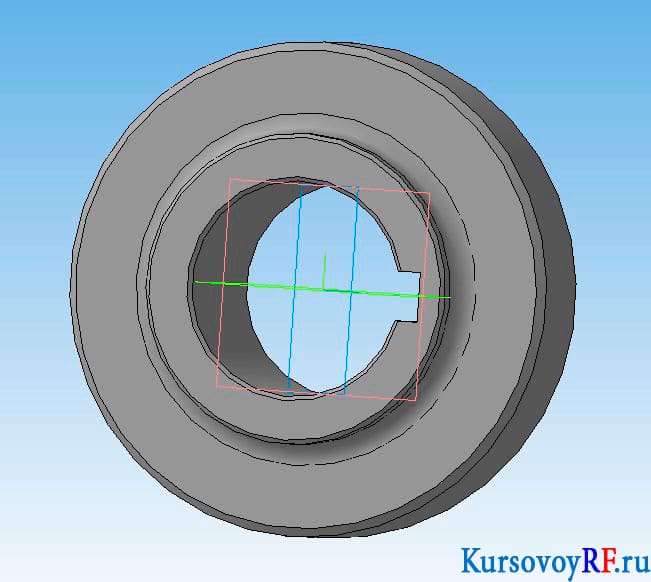

7. 3D-чертеж детали
