Проектирование операционного технологического процесса разработки детали – 12.01.012 «Крышка»

Пояснительная записка (в программе Word) 35 с., 7 табл., 8 рис., 9 источников
Чертежи (в программе Компас) 4 листа плакатов и чертежей
ВУЗ ГОРЛОВСКИЙ КОЛЛЕДЖ ПРОМЫШЛЕННЫХ ТЕХНОЛОГИЙ И ЭКОНОМИКИ

Проект по дисциплине «Технологические процессы обработки деталей машин»

В представленной курсовой работе был проведен общий анализ технологичности конструкции детали. Определены основные технические требования по точности расположения поверхностей. Дана оценка технологичности конструкции детали. В технологической части осуществлен выбор способа получения заготовки, рассчитаны допуски и припуски. Разработан эскиз заготовки, найден коэффициент использования материала. Составлен маршрут технологического процесса механической обработки детали. Подобраны основные средства технологического оснащения и основное оборудование. Создана управляющая программа для обработки детали на станках с программным управлением. В графической части работы были представлены чертежи заготовки и детали Крышка, а также карта наладки.

Дополнительные материалы: Титульный лист в Word 1стр., таблица в Excel 2 стр., деталь 3D в Компасе, Карта эскизов в Компасе 5 листов, Комплект документов в Excel 12 листов

Чертежи

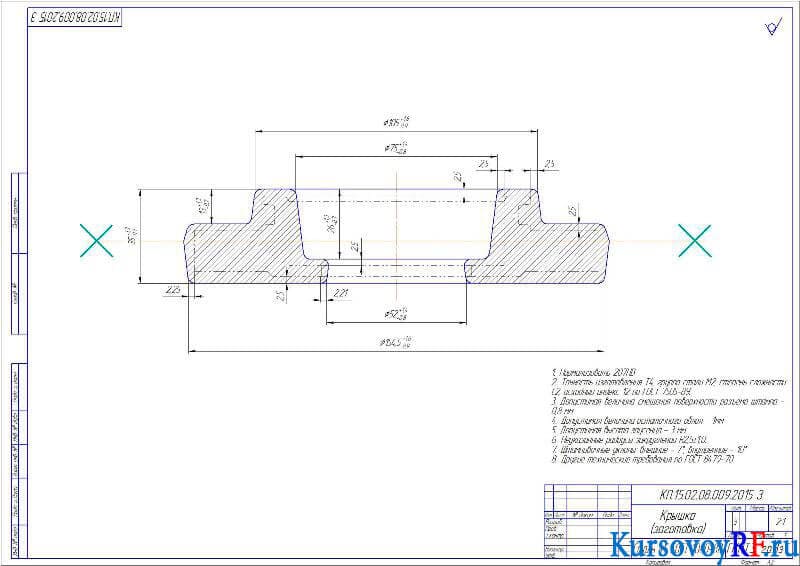

1. Чертеж Заготовка Крышка (формат А2)

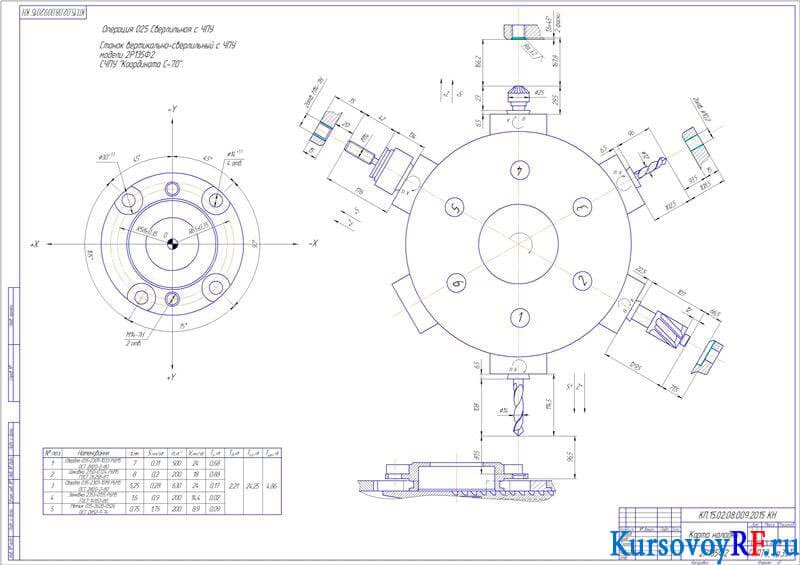

2. Чертеж Карта наладки (формат А1)

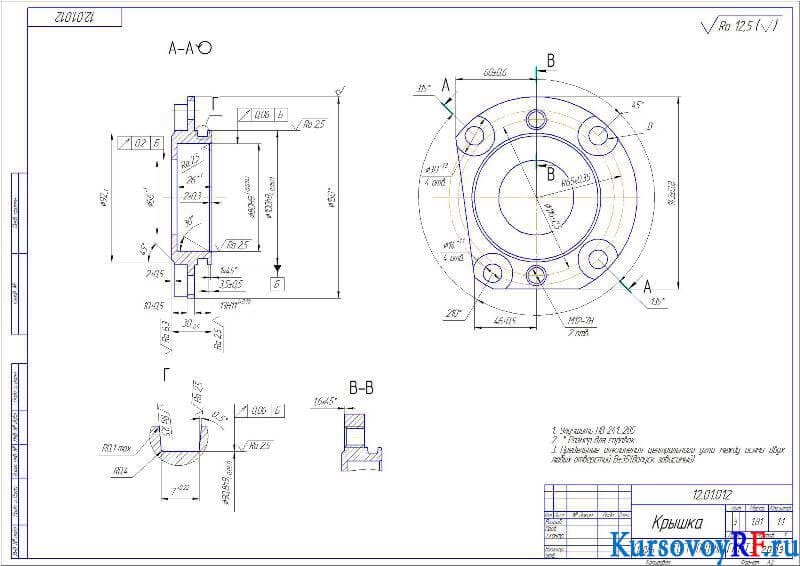

3. Чертеж Деталь Крышка (формат А2)

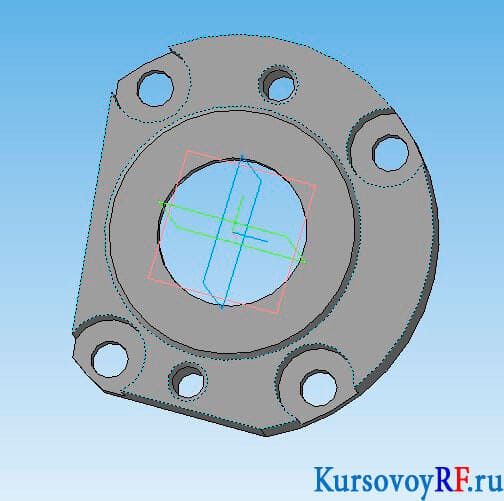

4. 3D-проекция детали
