Разработка и расчет цилиндрического редуктора с передаточным числом 4

Пояснительная записка (в программе Word) 20 с., 3 литературных источника, 2 листа спецификации

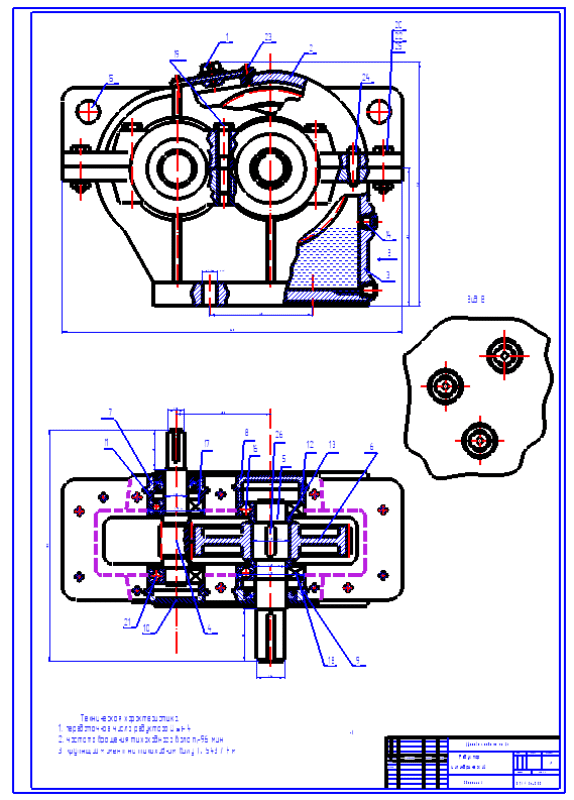

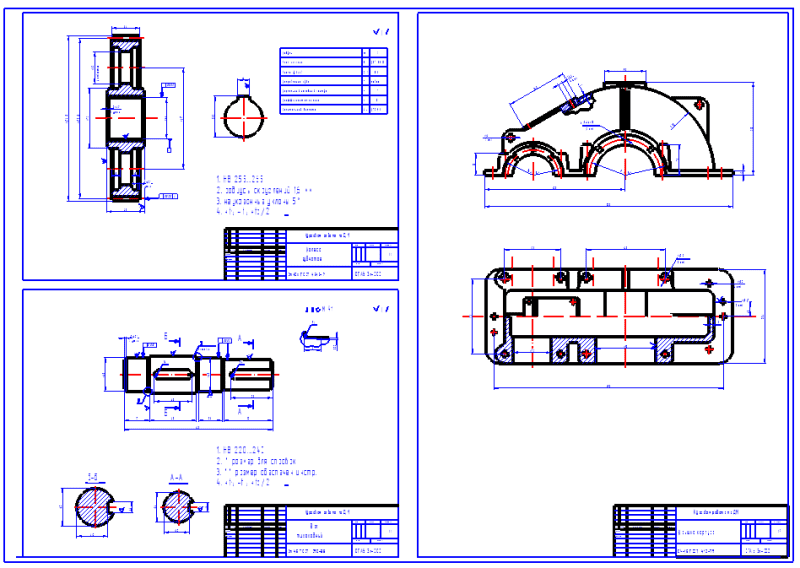

Чертежи (в программе Компас 3Dv и AvtoCAD) 3 листа

Описание

В курсовой работе выполнена разработка и расчет цилиндрического редуктора с передаточным числом 4 и крутящим моментом на тихоходном валу 543,7 Нм.

Выбор материала, термообработки и твердости:

для шестерни: Ст. 45, термообработка улучшение, твердость НВ 230.
для колеса: Ст. 45, термообработка улучшение, НВ 200.

Для шестерни твердость НВ 230, а для колеса НВ 200, чтобы уравновесить выносливость.

Принимаем призматические шпонки со скругленными торцами, размеры сечений шпонок и пазов, длины шпонок принимаем по ГОСТ 23360-78.

Смазывание зубчатого зацепления производится окунанием зубчатого колеса в масло, заливаемого внутрь корпуса редуктора из расчета 0,5-0,8 литра на 1 кВт передаваемой мощности или с уровнем погружения зубчатого колеса в масленую ванну на 1-1,5 зуба колеса.

Камеры подшипников заполняем пластичным смазочным материалом УТ-1. Периодически пополняем смазочный материал через пресс масленки.
