Описание
Проектируемый редуктор состоит из корпуса (литого чугуна или стального сварного), в котором помещают элементы передачи - зубчатые колеса, валы, подшипники и т.д.
Данное приспособление предназначено для транспортировки сыпучих материалов, в частности для подачи пшеницы с накопителя в жернова мукомольной машины.
Приспособление состоит из двух основных частей:
1. Привода, который в свою очередь состоит из электродвигателя и двухступенчатого цилиндрического редуктора.
2. Шнек, он состоит из корпуса выполненного в виде трубы с отверстиями для подачи материала и выгрузки материала, внутри корпуса установлен шнек. Шнек крепится к накопителю, также соединен с приемником мукомольной машины.
Между собой привод и шнек соединяются по средством цепной передачи.
Состав чертежей

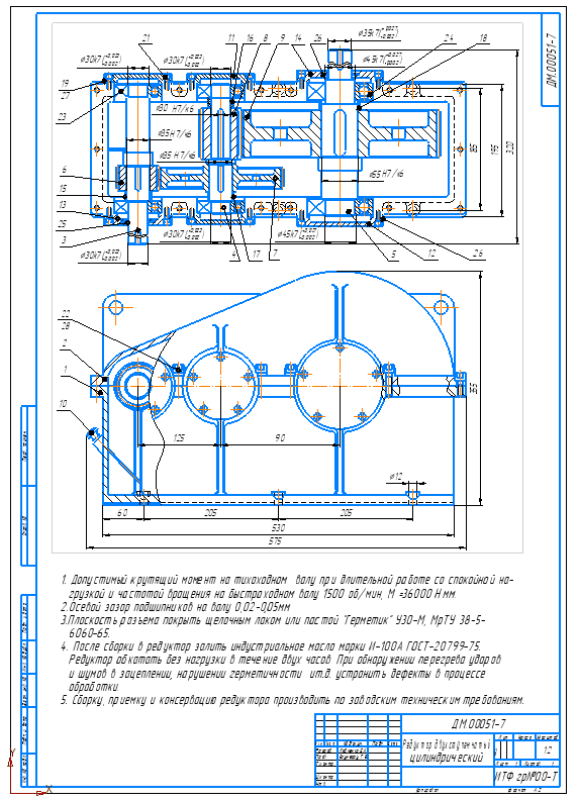

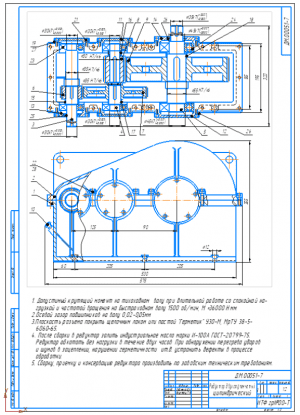

- Сборочный чертеж редуктора двухступенчатого цилиндрического А1:
- Допустимый крутящий момент на тихоходном валу при длительной работе со спокойной нагрузкой и частотой вращения на быстроходном валу 1500 об/мин, М =36000 Нмм.
- Осевой зазор подшипников на валу 0,02-0,05мм
- Плоскость разъема покрыть щелочным лаком или пастой "Герметик" У30-М, МрТУ 38-5-6060-65.
- После сборки в редуктор залить индустриальное масло марки И-100А ГОСТ-20799-75.
- Редуктор обкатать без нагрузки в течение двух часов. При обнаружении перегрева ударов и шумов в зацеплении, нарушении герметичности и т.д. устранить дефекты в процессе обработки.
- Сборку, приемку и консервацию редуктора производить по заводским техническим требованиям.

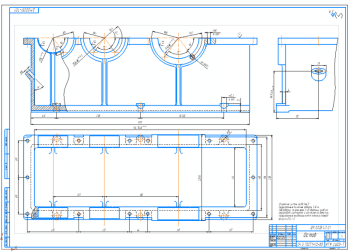

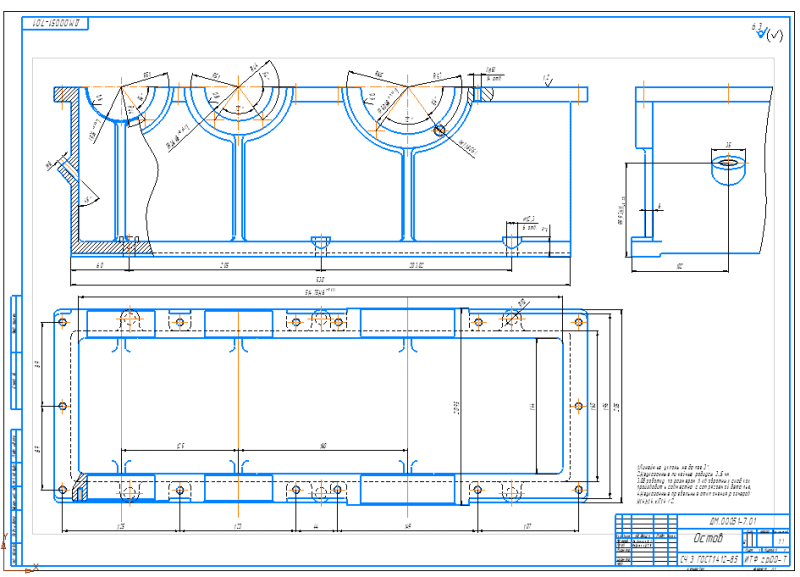

- Рабочий чертеж остова редуктора А1: линейные уклоны не более 3 градусов, неуказанные линейные радиусы 3…5 мм, обработку по размерам в квадратных скобках производить совместно с сопрягаемой деталью

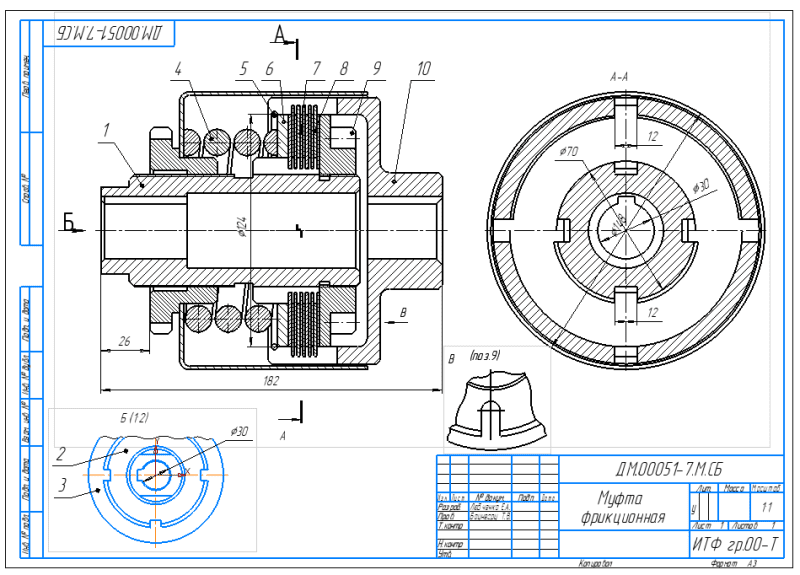

- Фрикционная муфта в сборе А3

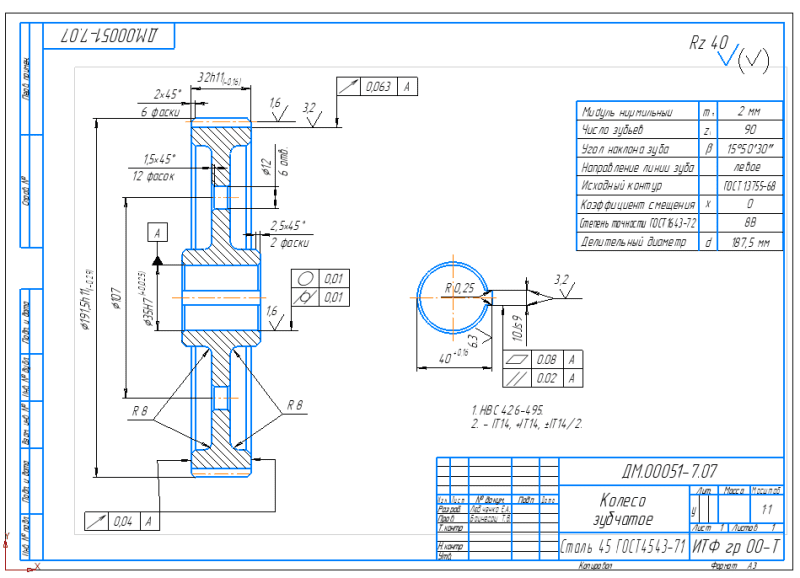

- Чертеж зубчатого колеса А3: модуль нормальный 2мм, число зубьев 90, направление линии зуба – левое

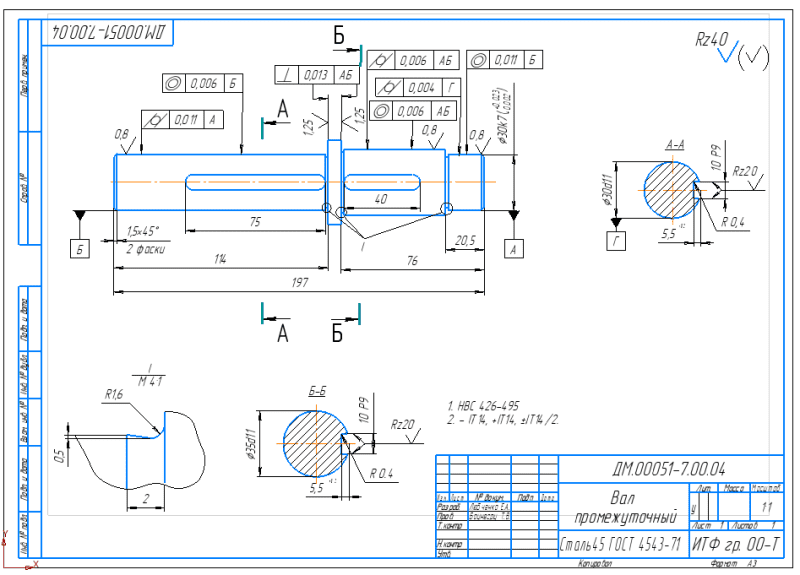

- Деталь – промежуточный вал из стали 45 А3

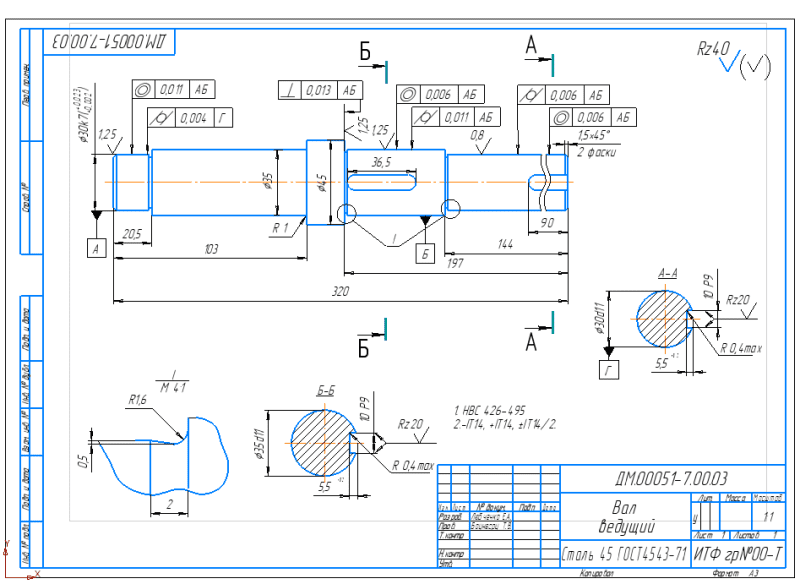

- Чертеж ведущего вала А3

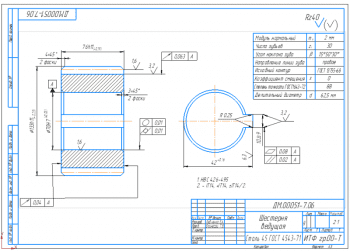

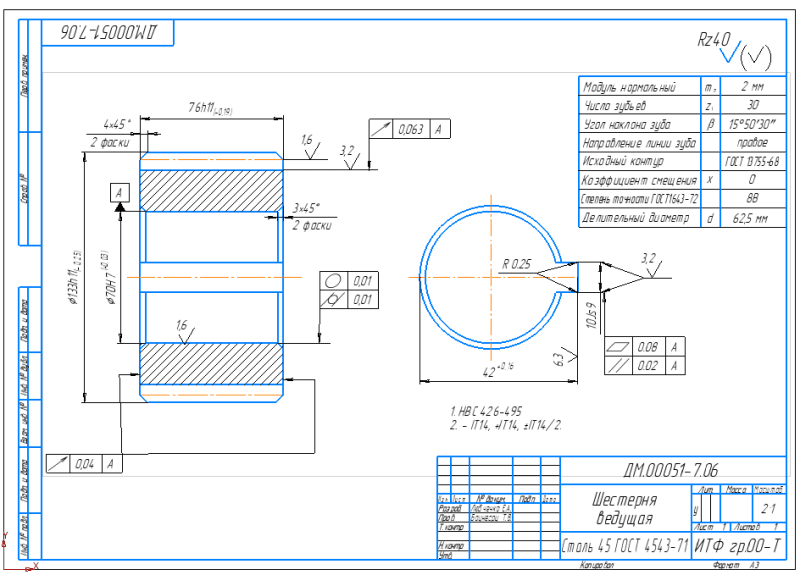

- Деталь ведущая шестерня А3: модуль нормальный 2мм, число зубьев 30, направление линии зуба – правое

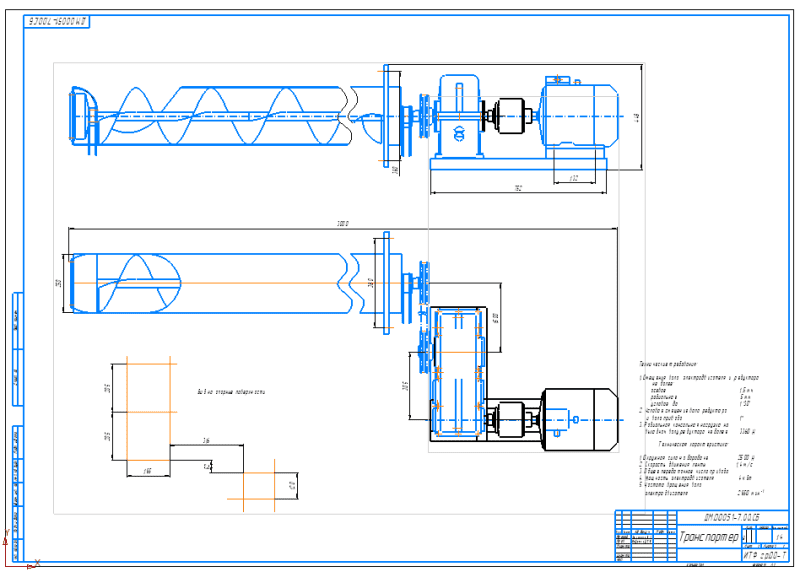

- Сборочный чертеж привода транспортера А1:
Технические требования:
Смещения вала электродвигателя и редуктора не более:
осевое 1,5 мм
радиальное 5 мм
угловое до 1 30'
Угловое смещение вала редуктора и вала привода 1
Радиальная консольная нагрузка на выходном валу редуктора не более 3360 H
Техническая характеристика:
Окружная сила на барабане 2500 Н
Скорость движения ленты 1,4 м/c
Общее передаточное число привода
Мощность электродвигателя 4 кВт
Частота вращения вала электродвигателя 2850 мин
