Проектирование механического привода

Описание

Согласно заданию необходимо было спроектировать механический привод.

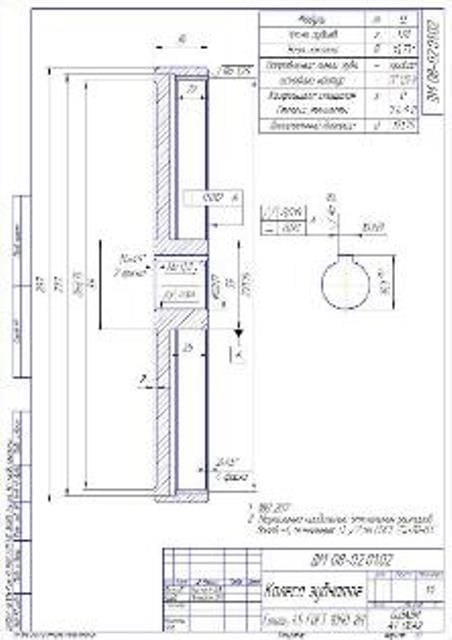

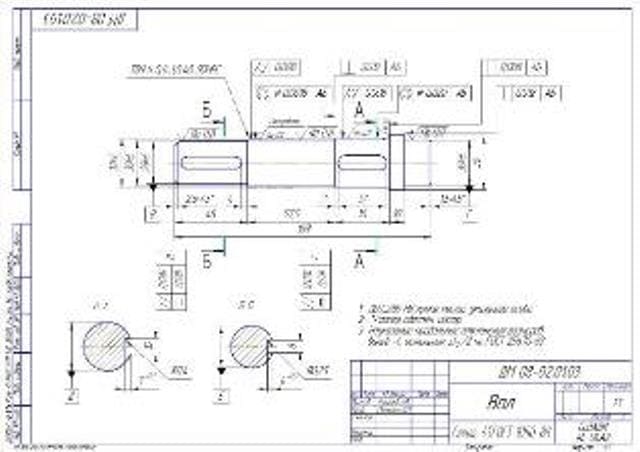

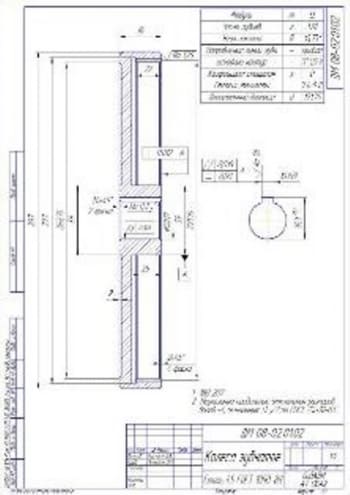

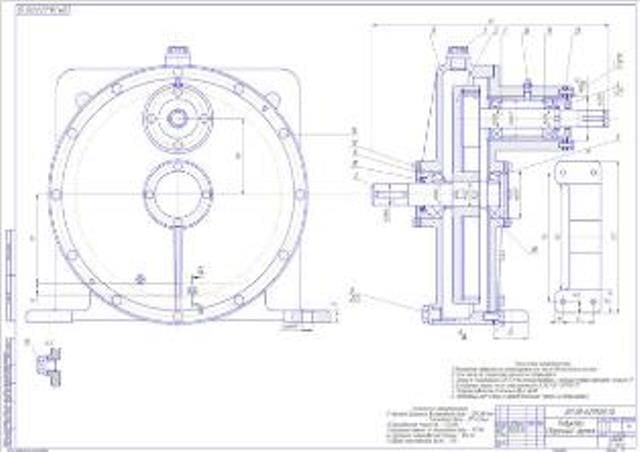

Механический привод  состоит из : электродвигателя, цилиндрического  редуктора, внутреннего зацепления. Исходные данные указаны в задании. Согласно расчета подобран электродвигатель марки 4А 1328НЗ  ГОСТ- 19523-81, основная характеристика электродвигателя: Рэ= 4 кВт.; nэ=720 об/мин. Соединение вала электродвигателя и быстроходного вала редуктора осуществляется с помощью муфты МУВП. Тихоходный вал редуктора опираются на подшипники роликовые конические однорядные: № 7206А ГОСТ 27365-87, быстроходный вал – подшипники роликовые конические однорядные: № 7205А ГОСТ 27365-87. Для смазки зацепления картерный способ, масло индустриальное для гидравлических систем без присадок И-Г-А-32ГОСТ 1841-51.

Содержание пояснительной записки:

1. Задание на проектирование

2. Кинематический расчет привода и выбор электродвигателя

3. Расчет передачи

4. Эскизная компоновка редуктора

5. Расчет валов

5.1. Расчет валов на статическую прочность

5.2. Проверка на выносливость и жесткость

6. Выбор подшипников качения

7. Выбор шпонок

8. Выбор стандартной муфты
