Курсовое проектирование редуктора цилиндрического

Содержание

 Курсовой проект по дисциплине: «Детали машин»

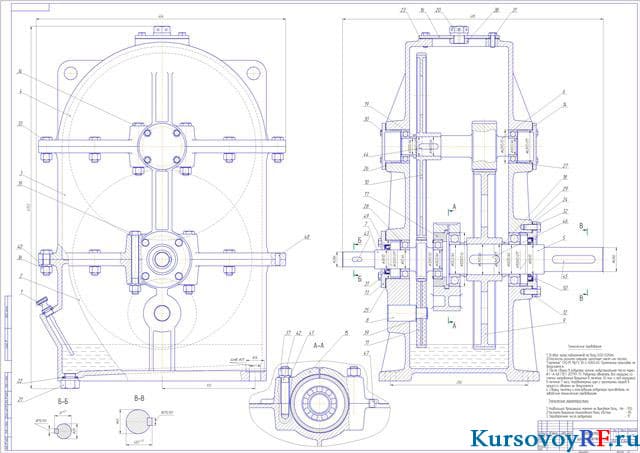

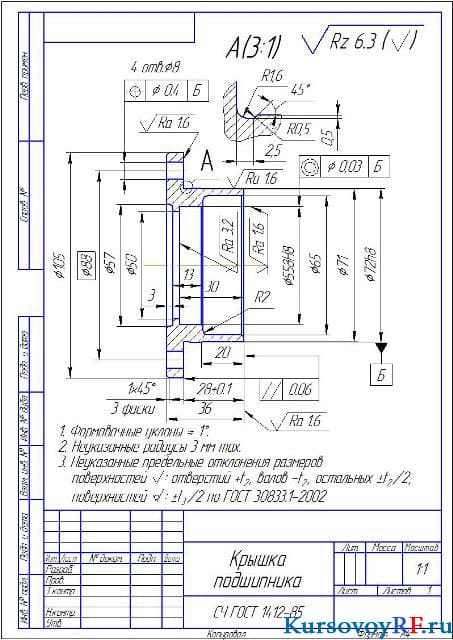

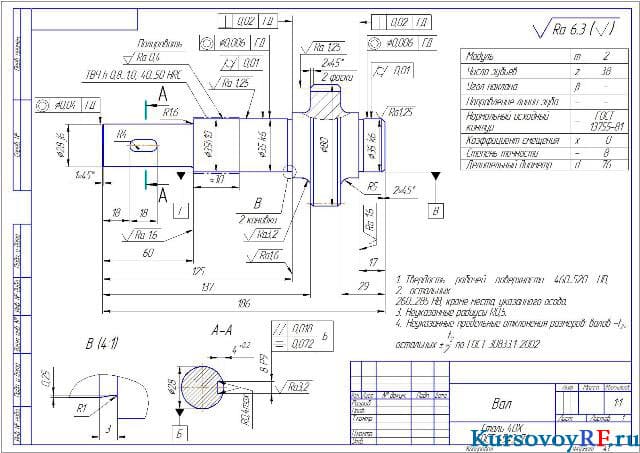

В курсовой работе представлена кинематическая схема редуктора с режимом нагружения, конструкция. Определены основные кинематические и энергетические параметры редуктора: в том числе определено КПД редуктора, мощность электродвигателя и его выбор, передаточное число редуктора, частота вращения зубчатых колес и крутящих моментов на валах. Выполнен расчет зубчатой передачи с выбором материала, определения допускаемых контактных напряжений. Проектирование тихоходной и быстроходной передачи с определением межосевого расстояния, назначения модуля передачи, числа зубьев колеса и шестерни, основных размеров шестерни и колеса, сил в зацеплении, проверка зубьев. Выполнена разработка эскизного проекта с расчетами валов, подбором подшипников, компоновки, расчета соединений вал-ступица. Сделан выбор способа смазывания трущихся поверхностей редукторов. Выполнен заключительный расчет промежуточного вала, с определением опорных реакций, всех моментов. Представлена расчетная схема всех сил действующих на вал с проверочными расчетами на прочность. . Графически представлен чертеж редуктора цилиндрического.
