Проект главного двухступенчатого цилиндрического редуктора вертолета СГАУ-1

Описание

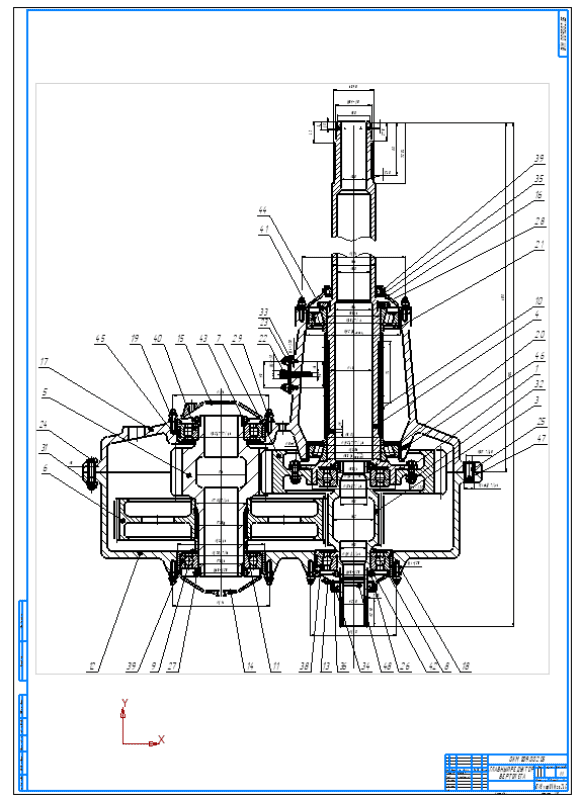

Разработана конструкция редуктора для передачи и усиления крутящего момента с вала двигателя на винт. Обоснована целесообразность использования цилиндрических колёс. В данной работе проектируется двухступенчатый цилиндрический редуктор . Выходная ступень выполнена по консольной схеме . Обе ступени – цилиндрические .Входной и выходной валы выполнены по соосной схеме.

Сила тяги на несущем винте   8,5 кН

Несущая сила  на винте   0,5 кН

Частота вращения выходного вала  250 об/мин

Мощность на выходном валу    кВт

Частота вращения входного  вала   1850 об/мин

Расчетная долговечность  1200 ч

Кинематическая схема редуктора:
