Разработка и расчет одноступенчатого косозубого редуктора с горизонтальным расположением валов

Состав чертежей

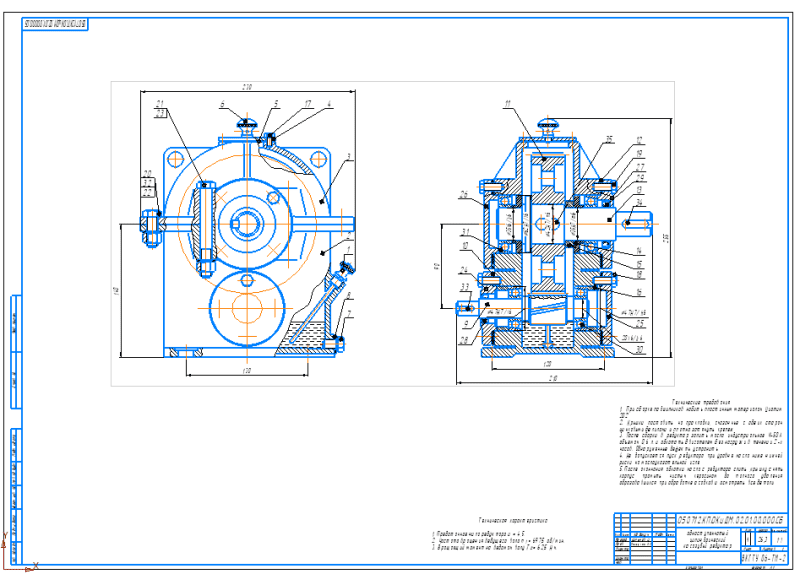

1. Сборочный чертеж одноступенчатого цилиндрического косозубого редуктора А1

При сборке подшипников набить пластичным материалом Циатим 2022. Крышки поставить на прокладки, смазанные с обеих сторон цинковыми белилами и плотно затянуть крепеж

После сборки в редуктор залить масло индустриальное И-50А объемом 0,6 л. и обкатать двигателем без нагрузки в течении 2-х часов.

Обнаруженные дефекты устранить

Не допускается пуск редуктора при уровне масла ниже нижней риски на маслоуказательной игле

После окончания обкатки масло с редуктора слить ,крышку снять корпус промыть чистым керосином до полного удаления образовавшихся при обработке осадков и осмотреть все детали

Передаточное число редуктора  4,5.

Частота вращения ведущего вала  697,5 об/мин.

Вращающий момент на ведомом валу  62,5 Н·м.

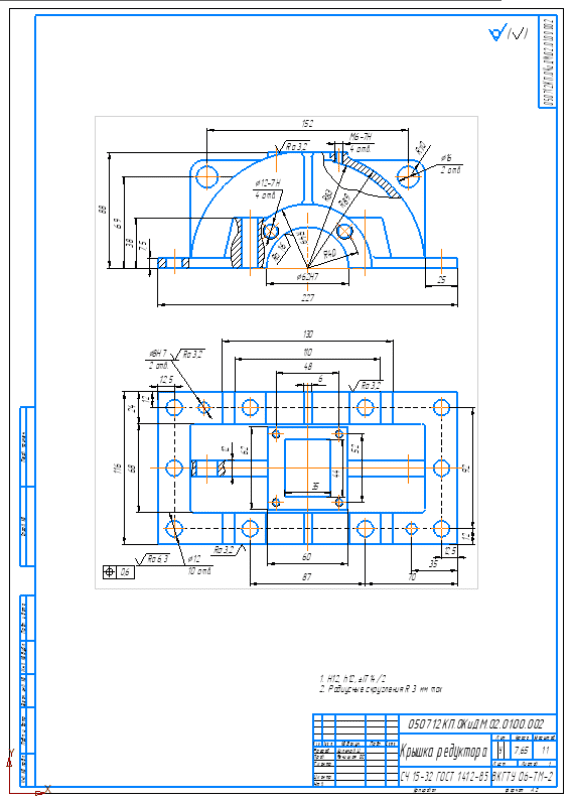

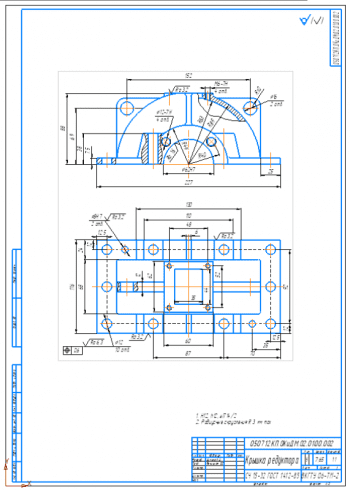

2. Рабочий чертеж крышки редуктора А2

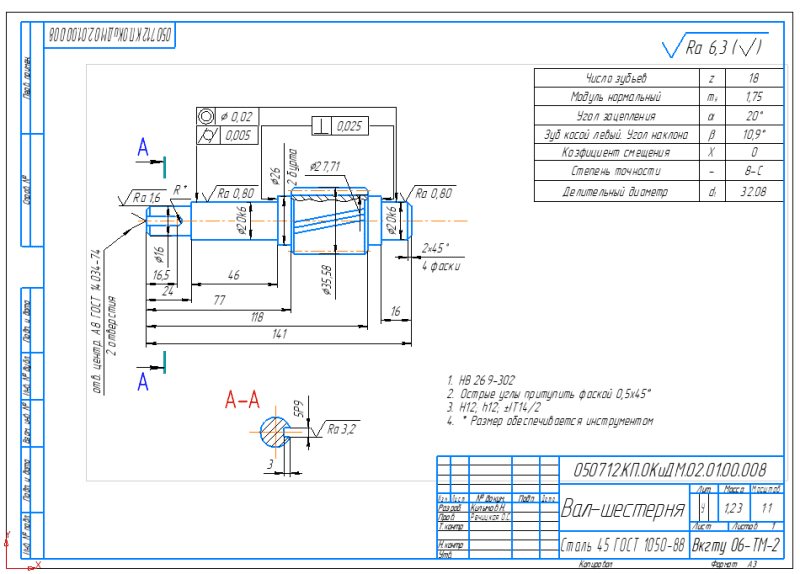

3. Деталь вал-шестерня из стали 45 А3: число зубьев 18, модуль нормальный 1,75; угол зацепления 20 градусов, делительный диаметр 32,08

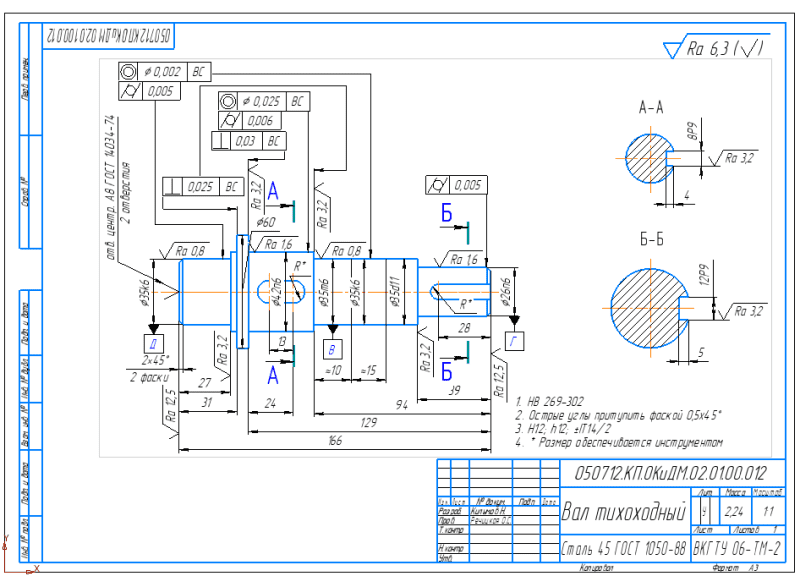

4. Чертеж тихоходного вала А3

Содержание

Введение

1.      Выбор электродвигателя и кинематический расчет

1.1  Выбор электродвигателя

1.2  Передаточное число редуктора

1.3  Крутящие моменты

2.      Расчет зубчатых колес редуктора

2.1  Выбор материала

2.2  Определение геометрических параметров передачи

2.3  Проверка контактных напряжений

2.4  Силы действующие в зацеплении

2.5  Проверка зубьев на выносливость при изгибе

3.      Разработка эскизного проекта

3.1  Предварительный расчет валов редуктора

3.2  Конструктивные размеры колеса.

3.3  Конструктивные размеры корпуса и крышки редуктора

4.      Первый этап компоновки редуктора

5.      Проверка долговечности подшипников

5.1 Определение изгибающих моментов в сечениях валов редуктора

5.2  Построение эпюр изгибающих и крутящих моментов

6.      Второй этап компоновки редуктора

7.      Проверка прочности шпоночных соединений

8.      Уточненный расчет валов

9.      Выбор посадок

10.    Выбор сорта масла

Заключение

Список литературы
