Курсовое проектирование специального приспособления для токарно-винторезного станка

Описание

Проект по дисциплине «Технологическая оснастка»

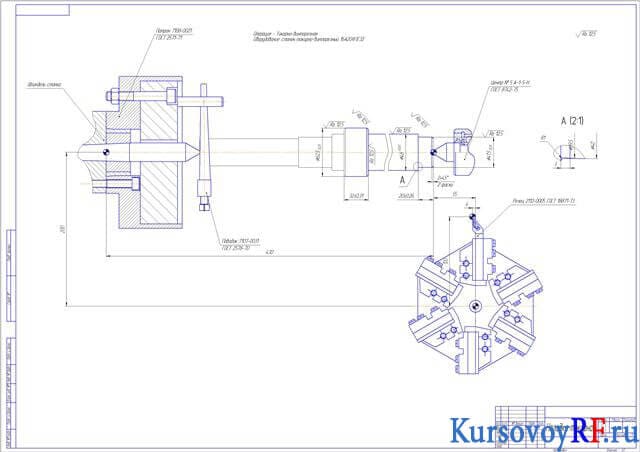

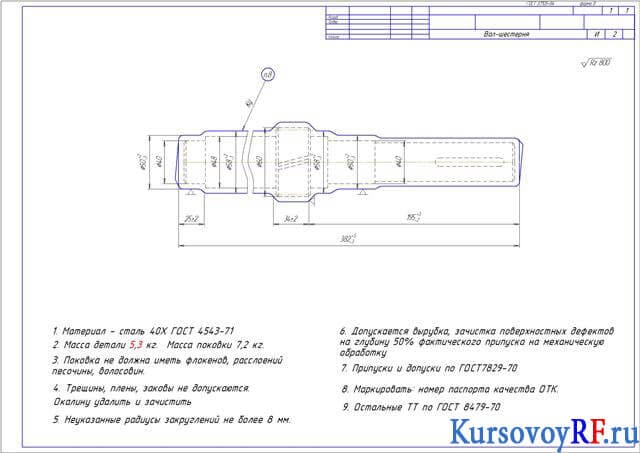

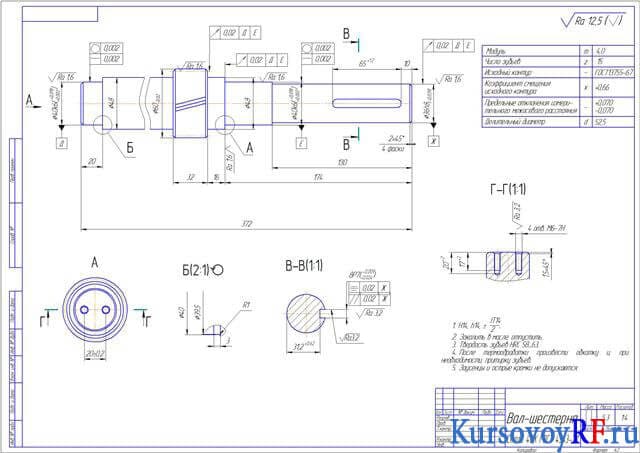

В курсовой работе описано назначение, принцип работы, техническая характеристика детали. В технологической части выполнен анализ технологичности с обеспечением условий базирования, рациональной простановки размеров, свободного врезания и выхода режущего инструмента, унификации конструктивных элементов и расчетом коэффициентов унификации, стандартизации, обработки, использование стандартизованных обрабатываемых поверхностей, коэффициенты повторяемости, использования материала, шероховатости. Выполнено детальное описание технологии производства с выбором баз и определения варианта получения заготовки. Сделан расчет режимов резания с выбором режущего инструмента. В конструкторской части выполнена разработка станочного приспособления с анализом первоначальных данных и постановки назначения приспособления. Представлен выбор способа использования заготовки в станочном приспособлении с выбором схемы базирования и описанием работы приспособления. Выполнен силовой расчет с определением сил резания и моментов, определение коэффициента трения заготовки. Составлена расчетная схема и базовое уравнение для определения зажимного усилия, а также расчеты коэффициента надежности закрепления, приводов зажимных устройств, на точность. Дополнительные материалы: карта эскизов в формате Excel -7 листов, маршрутная карта в формате Excel – 5 листов, операционная карта в формате Excel – 10 листов.
