Курсовое проектирование приспособления для токарного станка типа 16К20

Описание

 Проект по дисциплине «Технологическая оснастка»

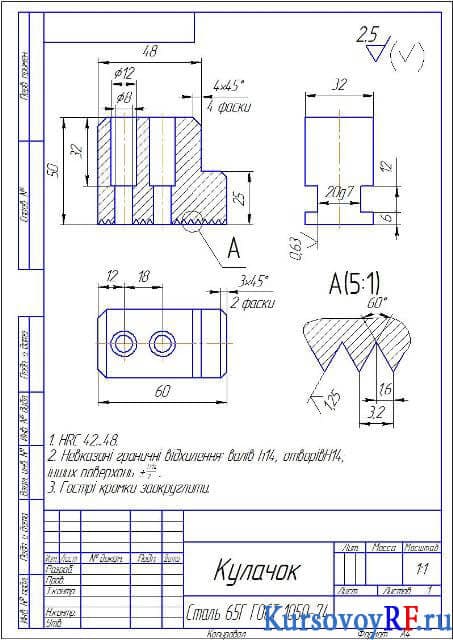

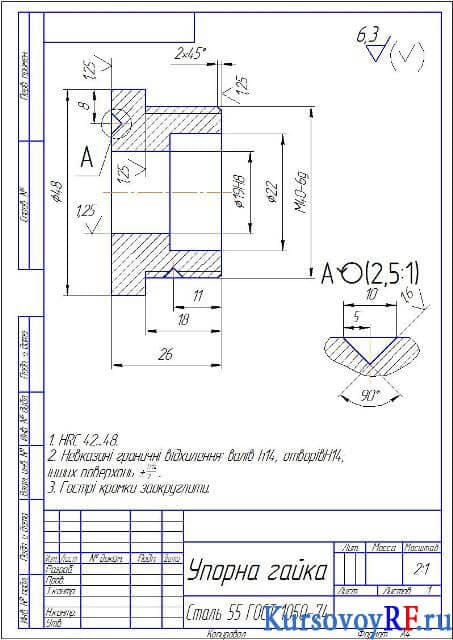

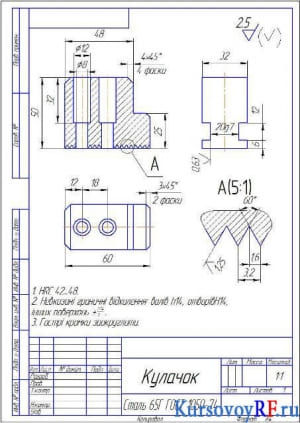

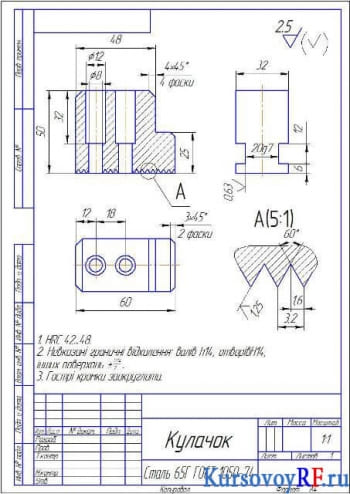

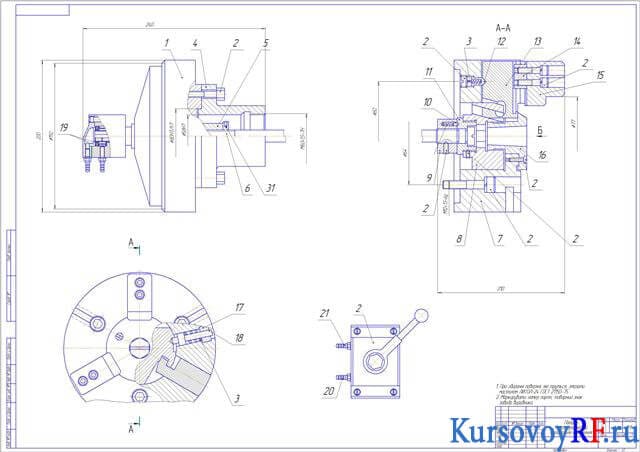

В курсовой работе представлена отрасль машиностроения, возможности при разработке приспособлений. Описано техническое задание на проектирование специального станочного устройства с представленными эскизами до и после выполнения операций. Представлено описание детали с конструктивными характеристиками и определения класса детали. Выполнен анализ технологичности конструкции детали по количественным и качественным показателям, в том числе по коэффициентам точности, шероховатости и анализ технических требований к детали, и способы их получения. Сделан выбор типа заготовки и обоснование метода ее получения, в соответствии с факторами. Представлены технологические маршруты обработки деталей и характеристика токарно-винторезного станка. Сделаны расчеты режимов резания с определением глубины, скорости, силы и мощности резания, основное время на обработку. Описан принцип работы приспособления и разработана схема базирования. Выполнен расчет силы зажима по большему крутящему моменту и определена экономическая целесообразность разработанной конструкции устройства. Представлены требования по технике безопасности, к органам управления и пневмоприводам. Дополнительные материалы: карта эскизов в формате Word – 1 лист.
