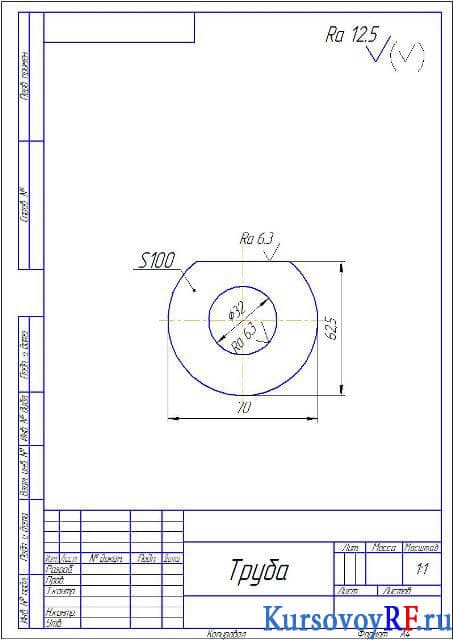

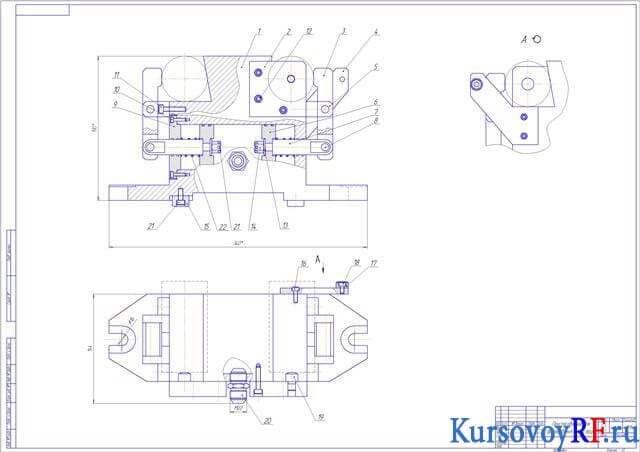

Проектирование приспособления для фрезерования лыски трубы на горизонтально фрезерном станке модели 6Р81

Описание

 Проект по дисциплине «Проектирование технологической оснастки»
В работе представлены преимущества конструктивных особенностей приспособлений для фрезерных станков, требования предъявляемые к ним. Отражены сведения о технологии операции - фрезерование лыски трубы, с характеристиками станка. Выполнена установка заготовки в приспособлении с описанием возможных способов для обработки на станке. Сделан выбор баз с построением схемы базирования и закрепления, способы установки и погрешность базирования. Представлена расчетная схема с расчетом зажимного усилия, выбор зажимного устройства с определением исходного усилия, в том числе глубина фрезерования, подача, скорость резания, частота вращения фрезы, сила резания, силы на штоке, а также расчет привода. Отражены элементы для координации инструмента, конструктивные особенности. Описана детальная установка и способы установки приспособления, погрешности. Представлено делительное устройство, его особенности с расчетом погрешности деления. Выполнено конструирование приспособления с особенностями корпуса с прочностными расчетами. Обоснована целесообразность разработанного приспособления с описанием конструкции и работы приспособления.
