Разработка рычажного механизма

Код: 02.01.01.08.59
Разместил: Aleksey M.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 19 с., 4 источника
Чертежи (в программе Компас) 3 листа плакатов и чертежей
ВУЗ Юго-Западный государственный университет

Проект по дисциплине «Теория механизмов и машин»

В представленной курсовой работе было выполнено проектирование рычажного механизма, проведен синтез механизма и кинематический анализ. Определены скорости и ускорения, построены диаграммы. Выполнен силовой анализ первой и второй структурной группы, а также начального механизма. Рассмотрен «Жёсткий рычаг» Жуковского, составлено уравнение моментов всех сил относительно полюса. Спроектирована планетарная передача, определено передаточное отношение аналитическим и графоаналитическим способом. Разработан кулачковый механизм, выполнен расчет минимального начального радиуса и эксцентриситета кулачка. Построен профиль кулачка методом обращенного движения.

Чертежи

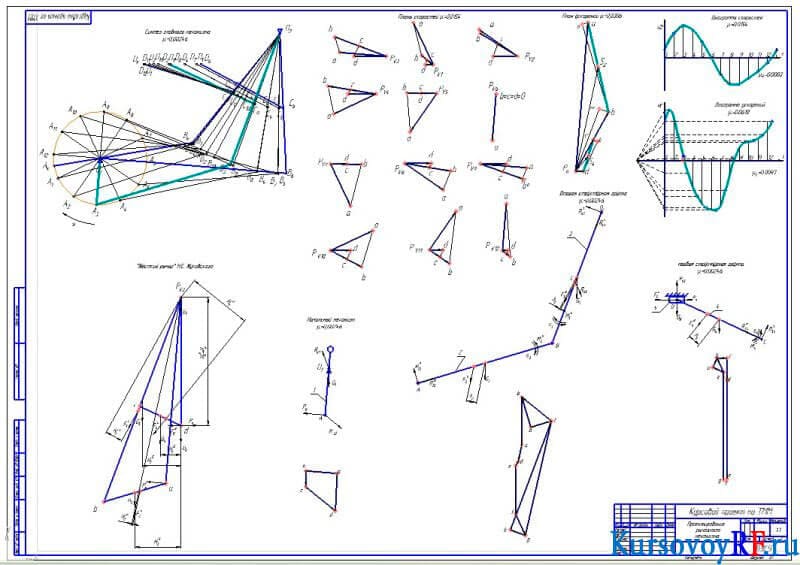

  1. Чертеж проектирования рычажного механизма (формат А1)

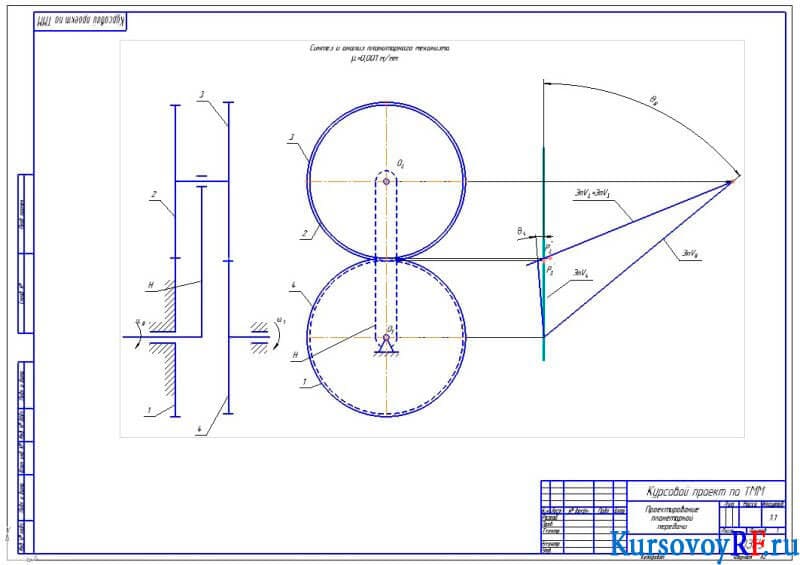

  2. Чертеж проектирования планетарной передачи (формат А1)

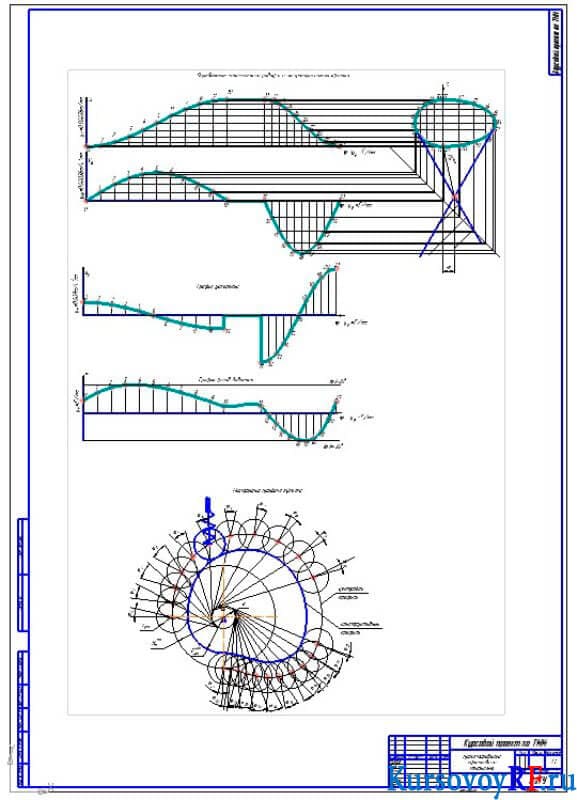

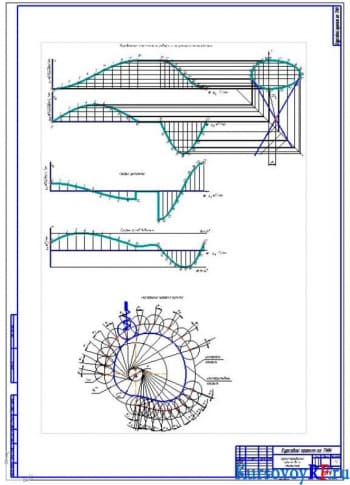

  3. Чертеж проектирования кулачкового механизма (формат А1)
