Анализ технологического процесса

Пояснительная записка (в программе Word) 11 с.
Чертежи (в программе Компас) 5 листов плакатов и чертежей
ВУЗ Уфимский государственный авиационный технический университет

Проект по дисциплине «Основы технологии машиностроения»

В представленной курсовой работе был рассмотрен процесс моделирования размерных связей. В расчетной части выполнен расчет длиновых и диаметральных технологических размерных целей. Составлено уравнение размерных цепей, рассчитано соотношение допусков исходя из экономически обоснованной точности данной обработки, а также рассеивание припусков. Определено минимальное значение припусков, выполнен проектный расчет размерных цепей с приведением искомых параметров к номинальному виду и окончанию с уточнением параметра припуска. В графической части были представлены чертежи модели размерных связей, схемы совмещения и маршрутно-операционное описание.

Чертежи

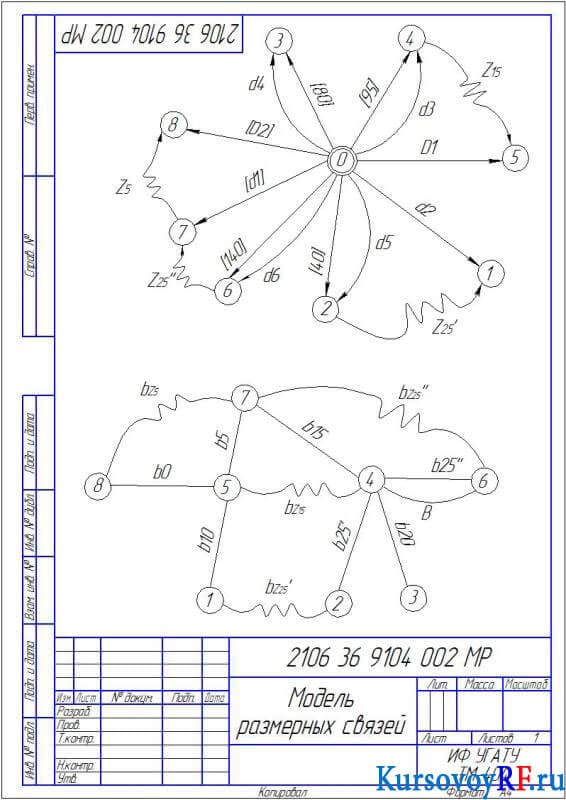

1. Чертеж Модель размерных связей (диаметральные размеры) (формат А4)

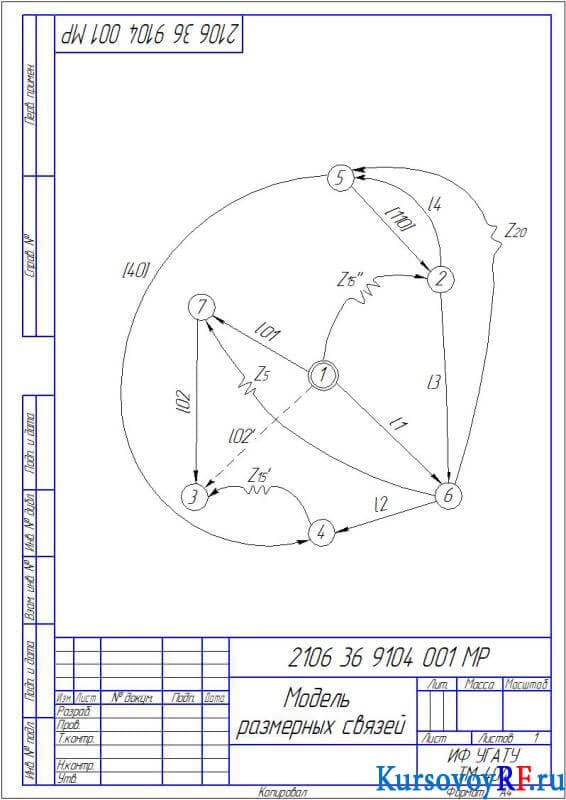

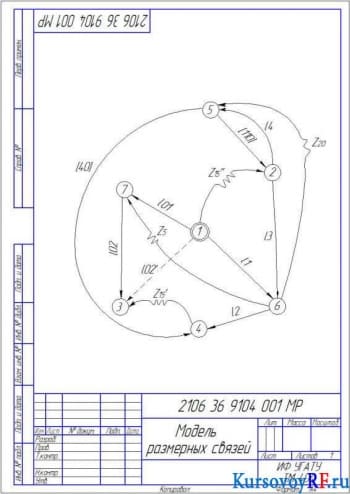

2. Чертеж Модель размерных связей (длиновые размеры) (формат А4)

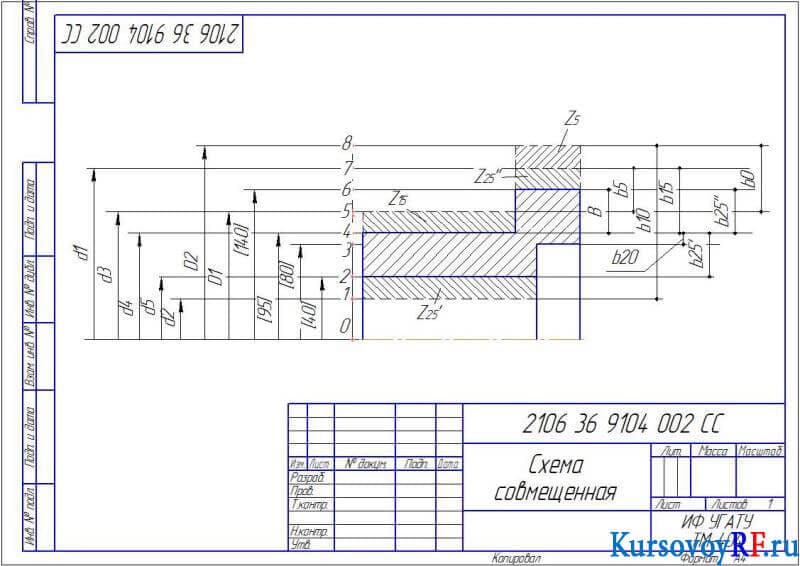

3. Чертеж Схема совмещенная (диаметральные размеры) (формат А4)

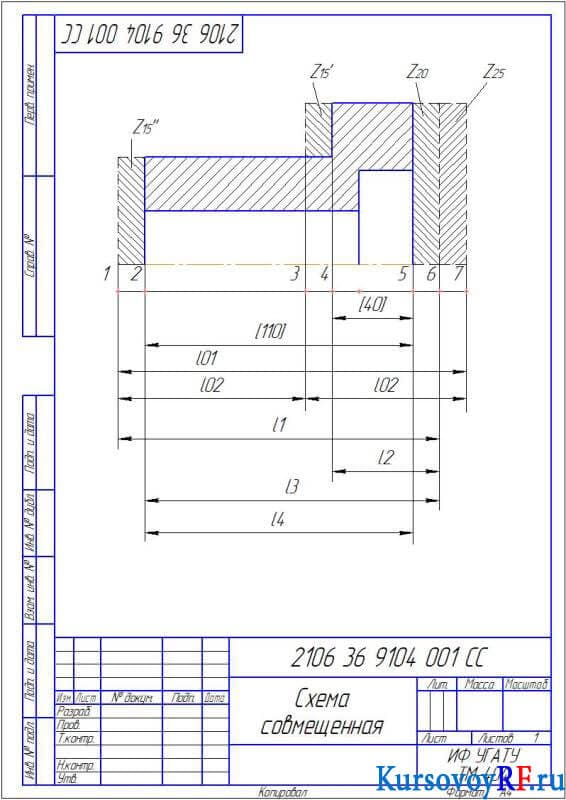

4. Чертеж Схема совмещенная (длиновые размеры) (формат А4)

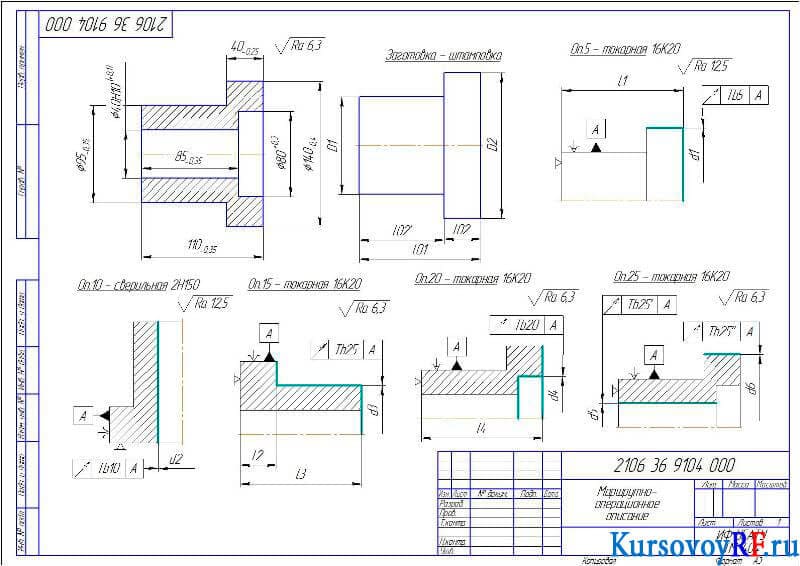

5. Чертеж Маршрутно-операционное описание (формат А3)
