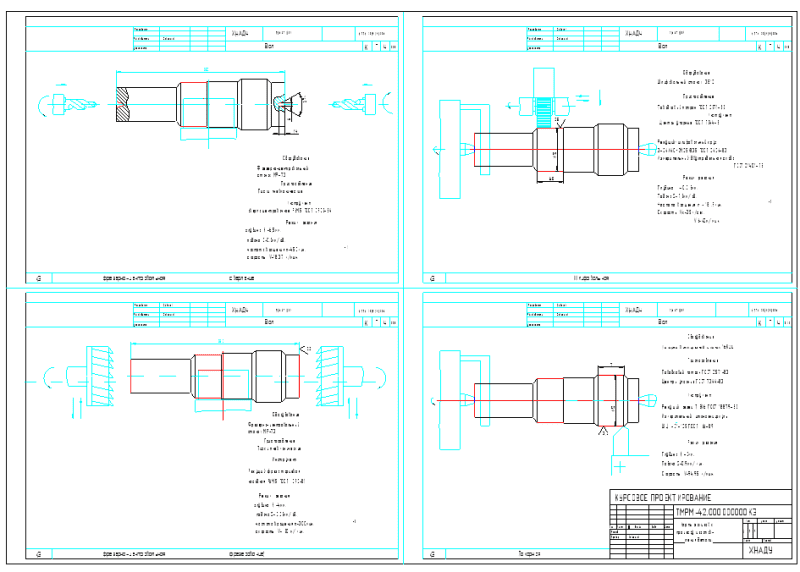

Пояснительная записка (в программе Word) 24 л., прилагается полный комплект документов технологического процесса изготовления вала
Чертежи (в программе Компас 3Dv и AvtoCAD) 5 листов
Описание

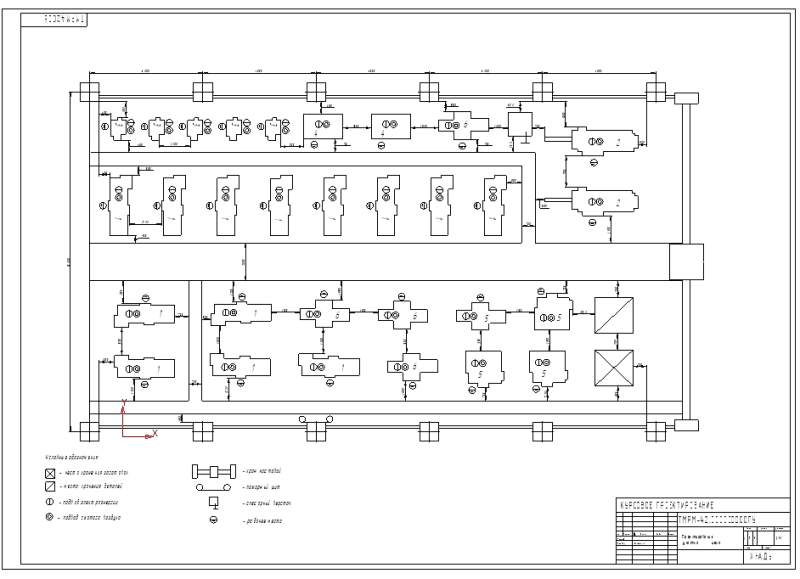

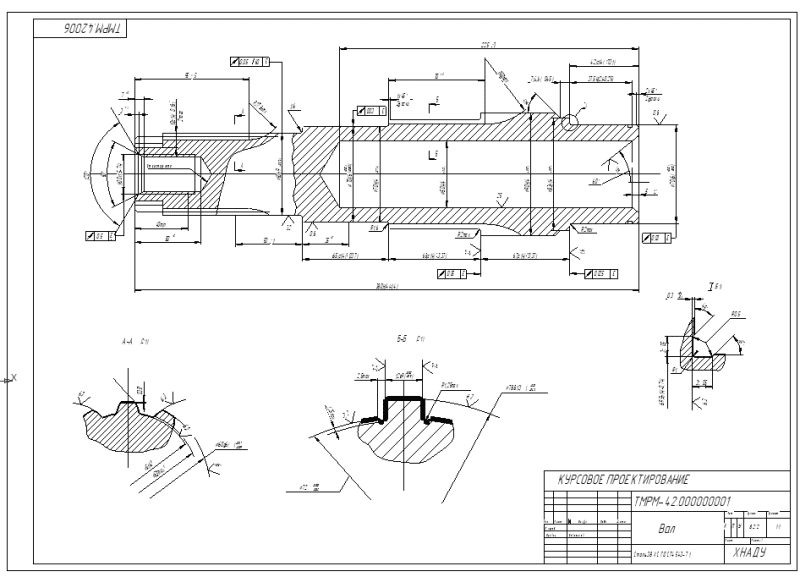

В курсовой работе выполнено проектирование участка механического цеха по обработке валов с разработкой технологического процесса изготовления выходного вала редуктора, основное предназначение которого : передача крутящего момента через муфту либо зубчатую шестерню, которая закрепляется на валу на шлицах и может свободно перемещаться по нему. Мощность на выходном валу равна 232,5 кВт, крутящий момент составляет 37010,125 Н, частота вращения приблизительно равна 60 об/мин.
Выходной вал устанавливается на радиально упорных подшипниках, перед сборкой проходит операцию улучшения до твердости 241..285 НВ, кроме того, производится закалка шлицов в печах ТВЧ на глубину 1,5 мм, 40…55HRCэ.
