Автоматизация топливно-воздушного тракта прямоточного парогенератора, который работает на твердом топливе

Пояснительная записка (в программе Word) 31 с., 12 табл., 1 рис., 4 источника, на украинском языке
Чертежи (в программе VSD) 6 листов плакатов и чертежей, спецификации 2 листа
ВУЗ Национальный университет «Львовская политехника"

Проект по дисциплине «Автоматизация и оптимизация теплоэнергетических процессов»

В представленной курсовой работе было выполнено описание технологического процесса. Составлена технологическая карта, проведен анализ заданного участка технологического процесса как объекта регулирования. Представлены временные характеристики котельного агрегата с шахтно-мельничного топкой. Рассмотрены основные принципы построения функциональной схемы автоматизации. Разработаны схемы систем регулирования процесса горения котельных агрегатов с шахтными мельницами. Описана работа систем защиты и сигнализации, выполнен расчет оптимальных параметров настройки по методу расширенных частотных характеристик. Представлена графическая граница области заданного запаса устойчивости, составлена спецификация средств автоматизации.

Чертежи

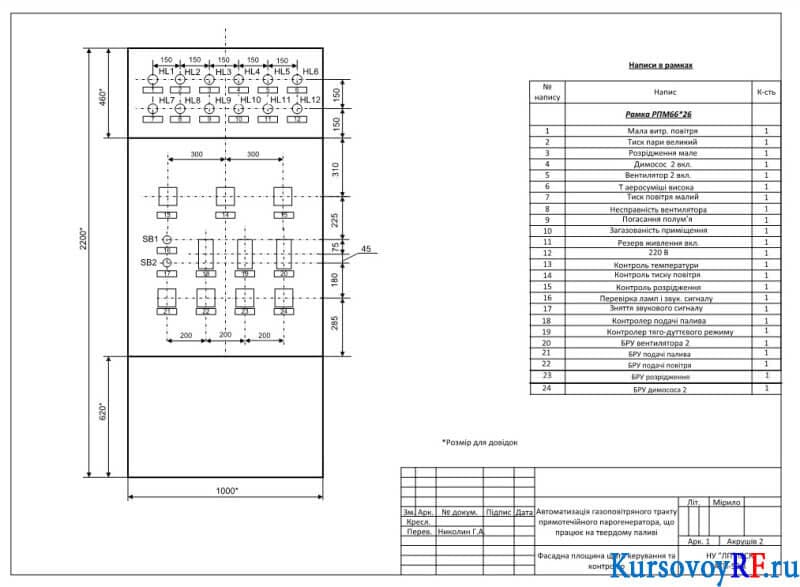

1. Чертеж Фасадная плоскость щита управления и контроля

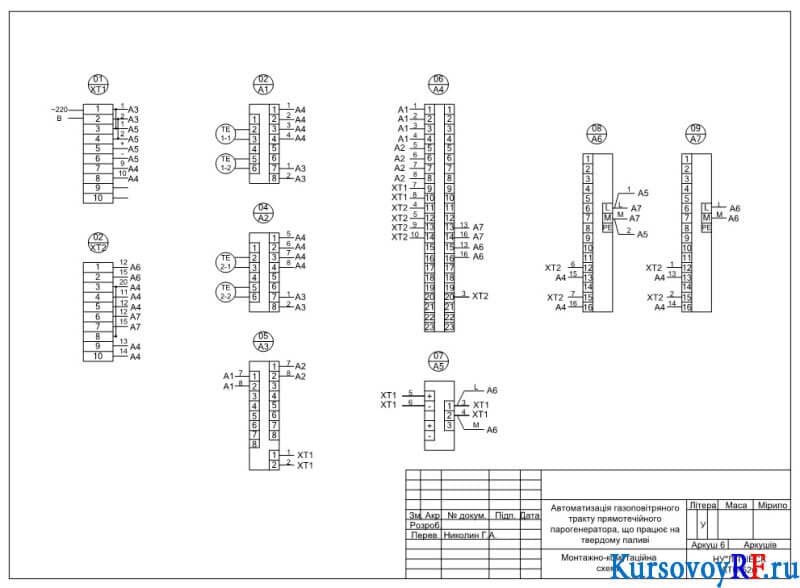

2. Чертеж Монтажно-коммутационная схема

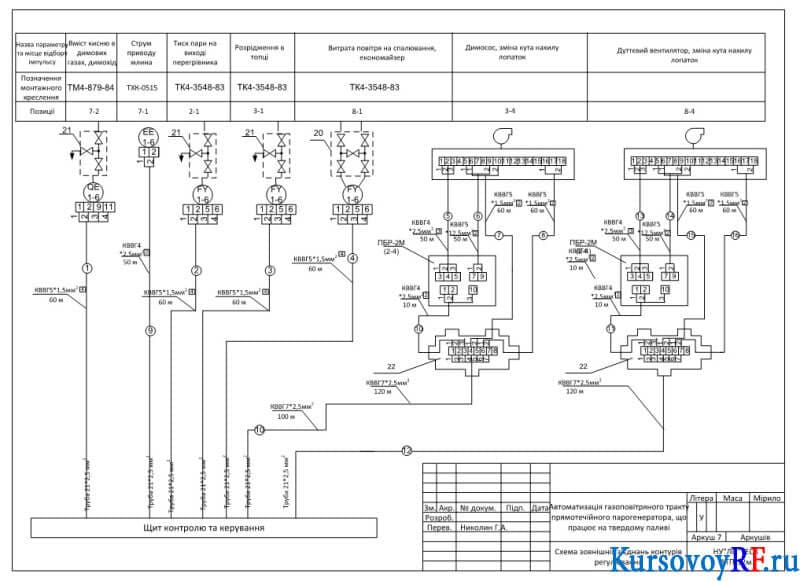

3. Чертеж Схема внешних соединений контуров регулирования

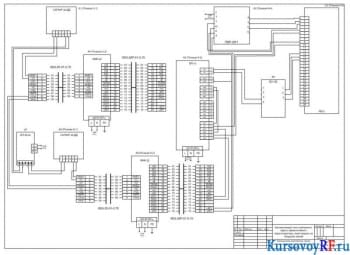

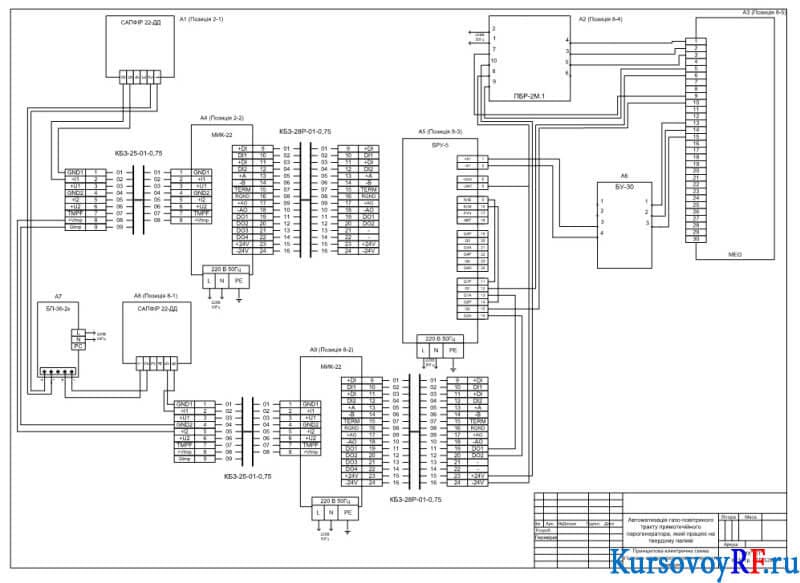

4. Чертеж Принципиальная электрическая схема

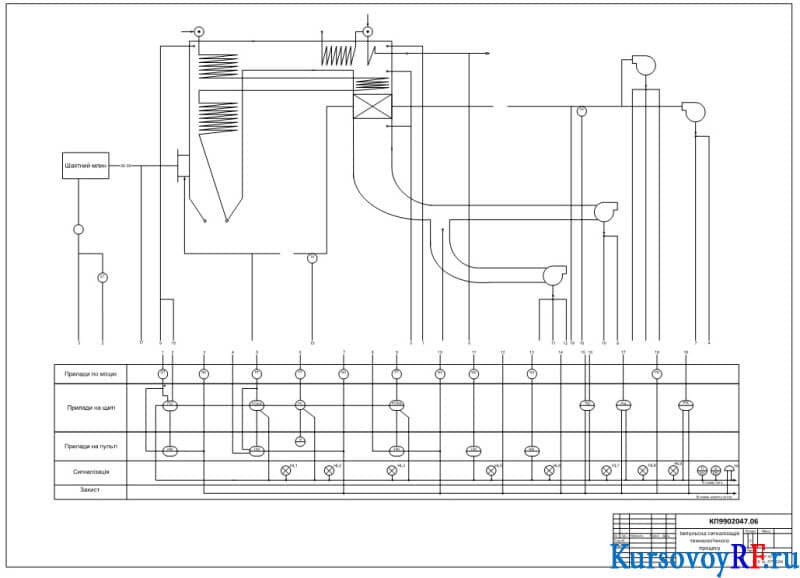

5. Чертеж Импульсная сигнализация технологического процесса

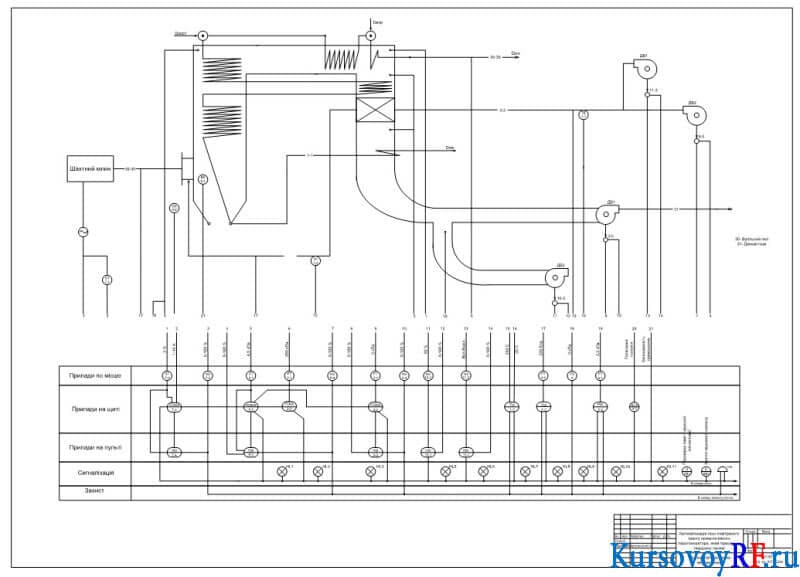

6. Чертеж Функциональная схема автоматизации
