Разработка пневмоцилиндра для пневматического привода

Код: 02.01.01.07.02.03
Разместил: Школьных Илья

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?

Пояснительная записка (в программе Word) 22 с., 3 табл., 6 рис., 5 источников
Чертежи (в программе Компас) 1 лист плакатов и чертежей

Проект по дисциплине «Силовой привод»

В представленной курсовой работе были определены конструктивные параметры пневмоцилиндра, рассчитан диаметр, составлена расчетная схема. Выполнен расчет эффективной площадки, подобран и рассчитан пневмораспределитель, определен расход воздуха распределителя. Осуществлён выбор пневмодросселя с обратным клапаном и трубопровода, представлены их характеристики, найдены эффективные площади. Произведен расчет расхода воздуха, потребляемого пневмосистемой. Построена шаговая диаграмма работы пневмосистемы. Разработана схема цикловой системы управления в соответствии с шаговой диаграммой. Выбрано число шин равное количеству групп.

Чертежи

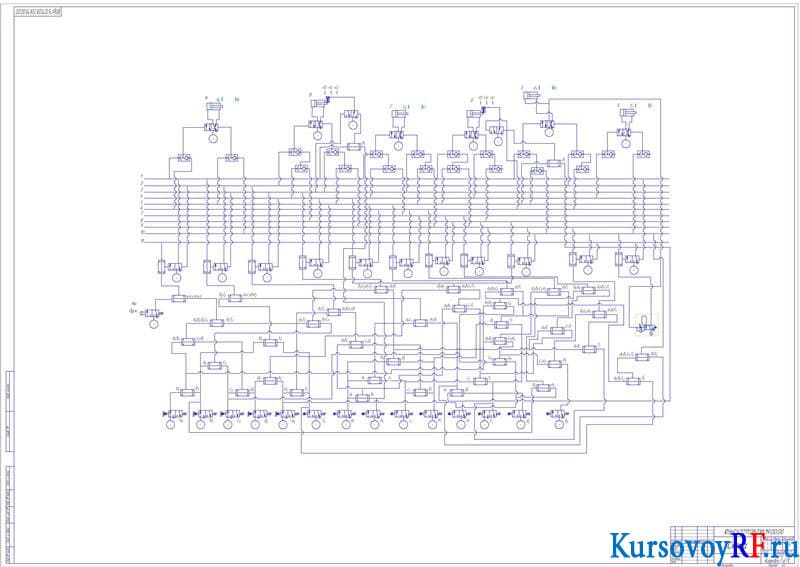

  1. Чертеж Схема (формат А0)
