Устройство пневмораспределителя: курсовой расчет с чертежами

Пояснительная записка (в программе Word) 22 с., 1 табл., 7 источников
Чертежи (в программе Компас и Автокад) 8 листов плакатов и чертежей
ВУЗ Керченский государственный морской технологический университет

Проект по дисциплине «Стандартизация конструкторской и технологической документации»

В курсовой работе подробно рассмотрено технологическое устройство пневмораспределителя. Произведен расчет передач и выбор материала. Рассмотрены в курсовой работе допускаемые контактные напряжения и прочность. Выполнен расчет и определен размер ширины колеса и шестерни, модуля зацепления, число зубьев шестерни и колеса. Рассчитаны фактическое межосевое расстояние и фактическое передаточное число. Рассмотрены основные параметры шестерни и колеса, выполнен расчет диаметра делительной окружности, окружности выступов, окружности впадин, диаметр отверстий для установки на вал. Описаны и проанализированы детали корпуса, крышки, пробки, тарелки, гайки, штока, винта, шпильки.

Чертежи

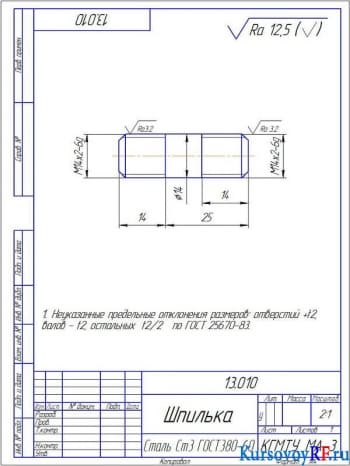

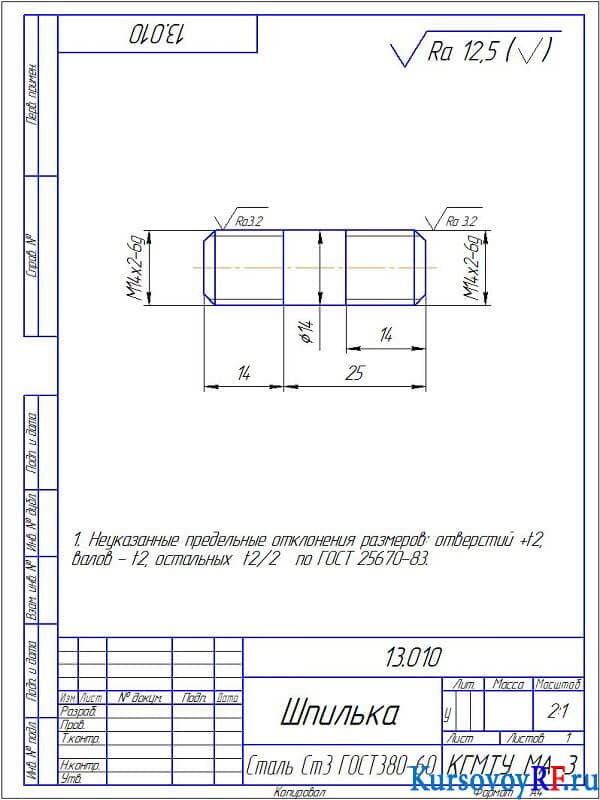

1. Чертеж детали шпильки (формат А4)

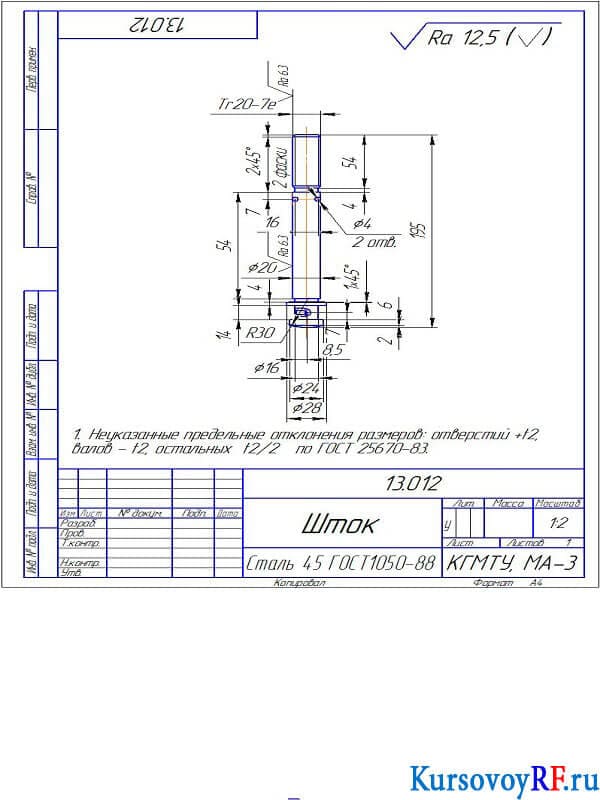

2. Чертеж детали штока (формат А4)

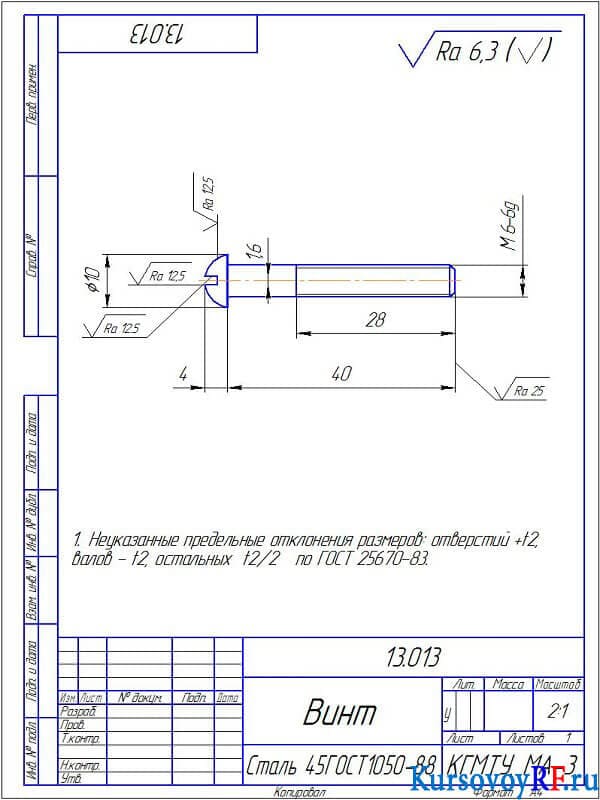

3. Чертеж детали винта (формат А4)

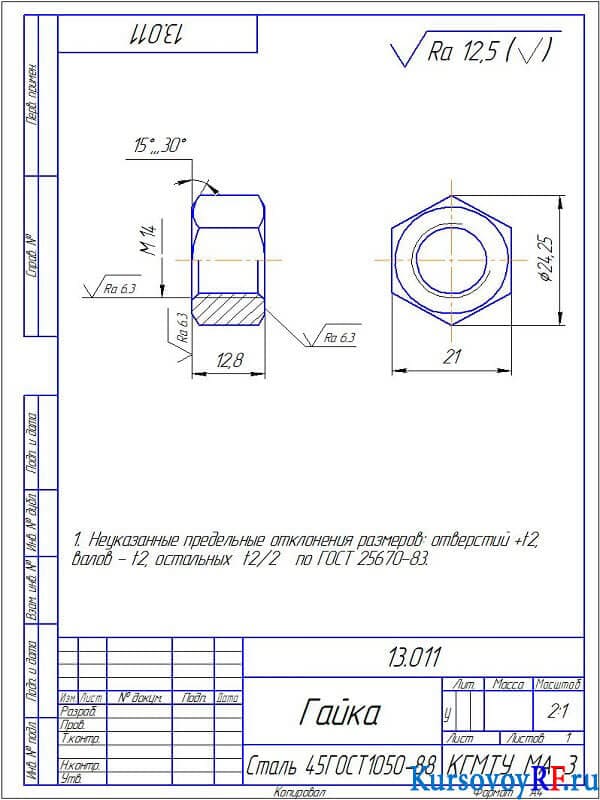

4. Чертеж детали гайки (формат А4)

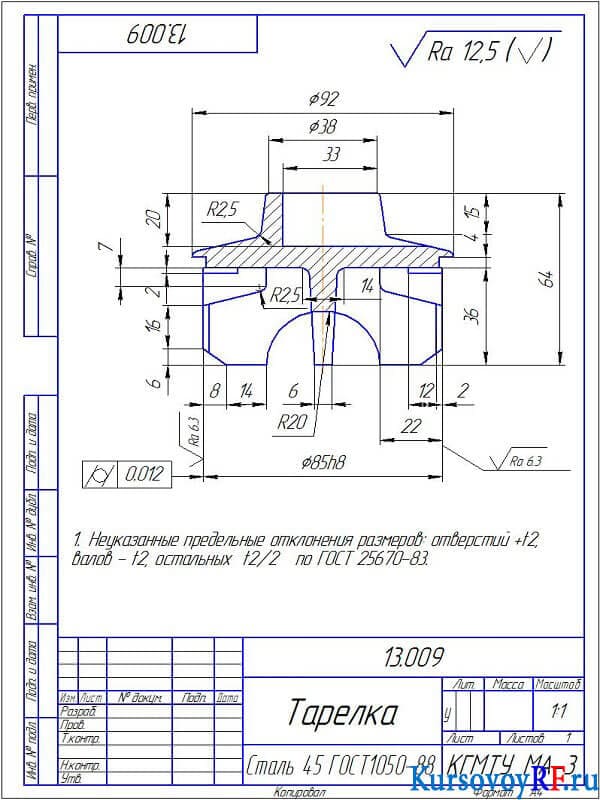

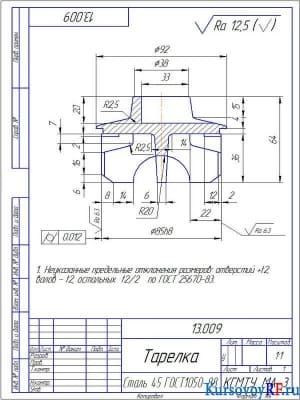

5. Чертеж детали тарелки (формат А4)

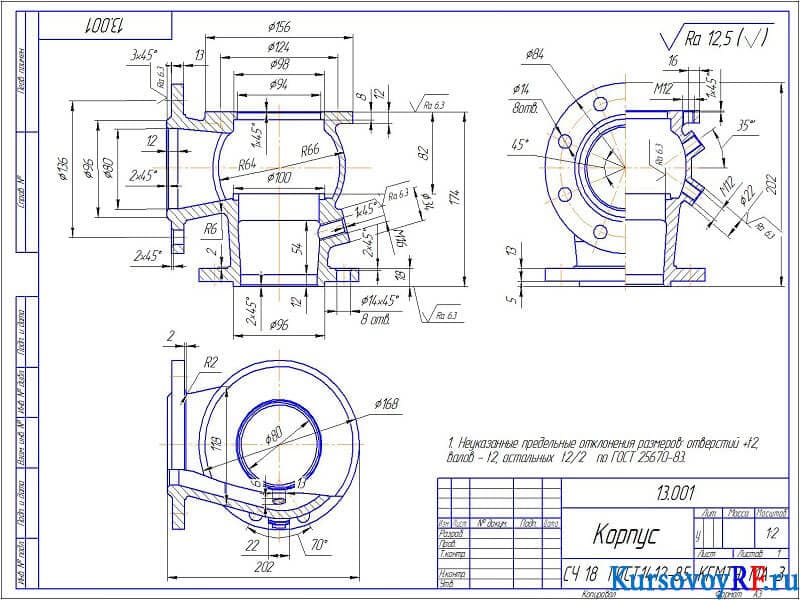

6. Чертеж детали корпуса (формат А3)

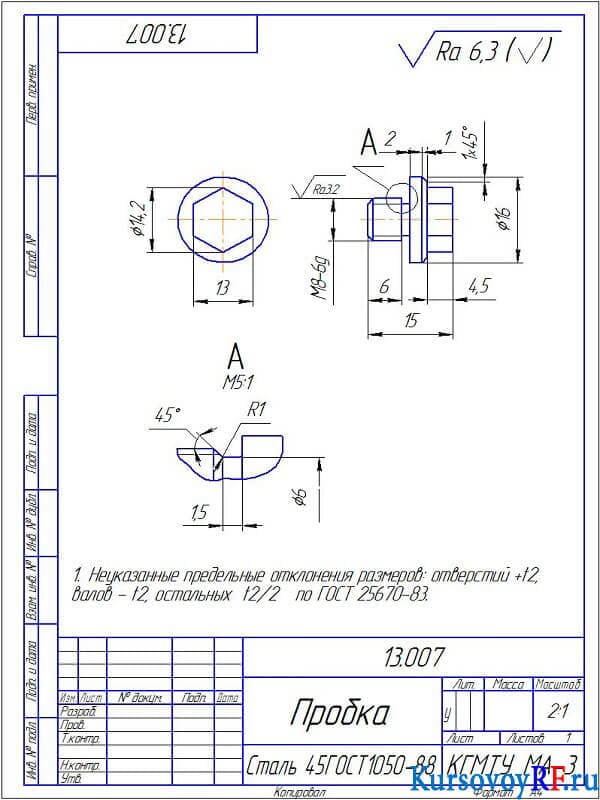

7. Чертеж детали пробки (формат А4)

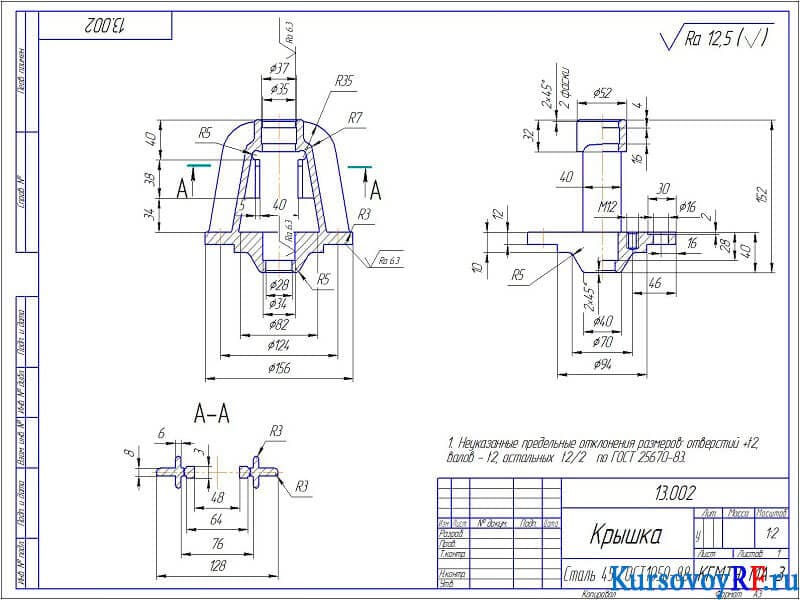

8. Чертеж детали крышки (формат А3)
