Пояснительная записка (в программе Word) 14 стр., 4 источника, 2 приложения
Чертежи (в программе Компас) 8 листов плакатов и чертежей, 1 лист спецификации

Курсовой проект по дисциплине: «Детали машин»

В курсовом проекте представлено описание фильтра-влагоотделителя,  а также схема работы. Решены задачи на пересечение поверхностей способом секущих плоскостей. Представлены способы изготовления деталей фильтра и необходимые для этого материалы. Выполнен технологический порядок сборки фильтра, а также приведено экономическое обоснование количества и вида  представленных эскизов  в графической части работы. Примечание – пояснительная записка выполнена в формате Компас.

Чертежи курсовой работы (в программе Компас)

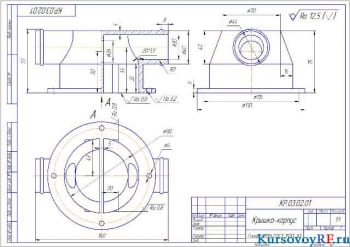

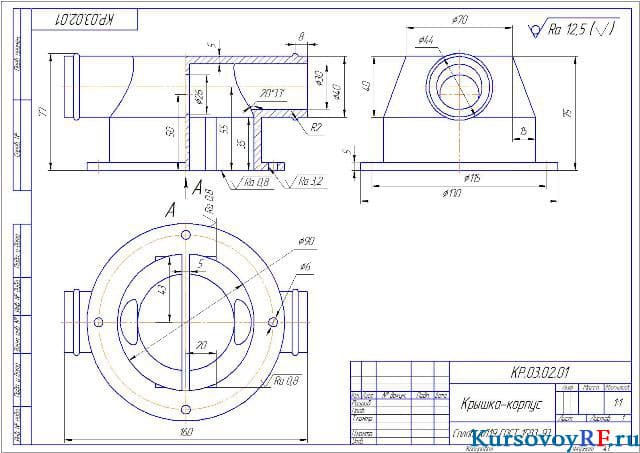

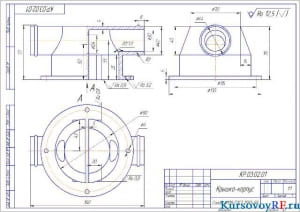

1.Чертеж крышка корпус деталь (формат А 3 )

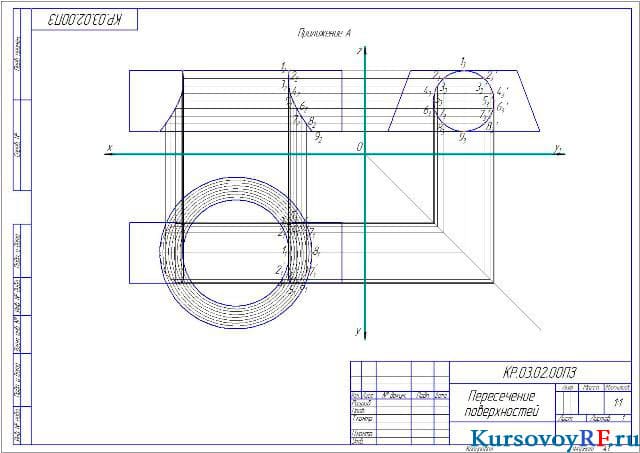

2.Чертеж пересечение поверхностей (формат А 3 )

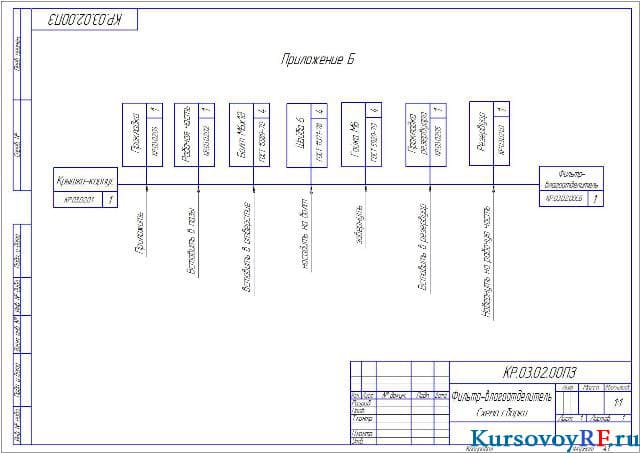

3.Чертеж фильтр-влагоотделитель Схема сборки (формат А 3)

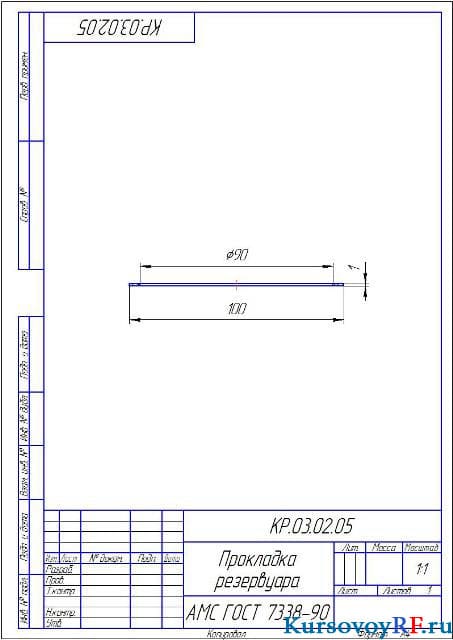

4.Чертеж прокладка резервуара деталь (формат А 4)

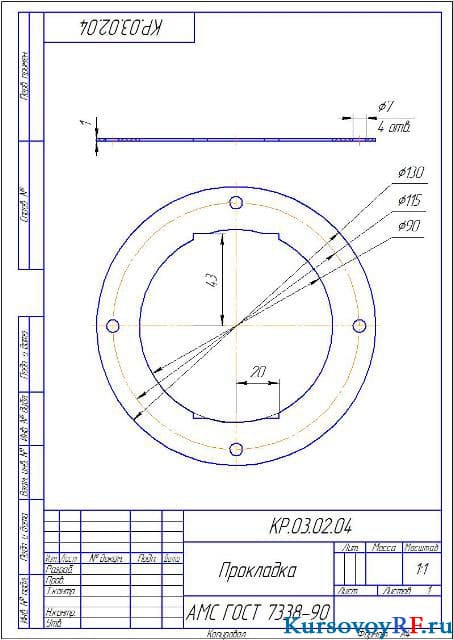

5.Чертеж прокладка деталь (формат А 4)

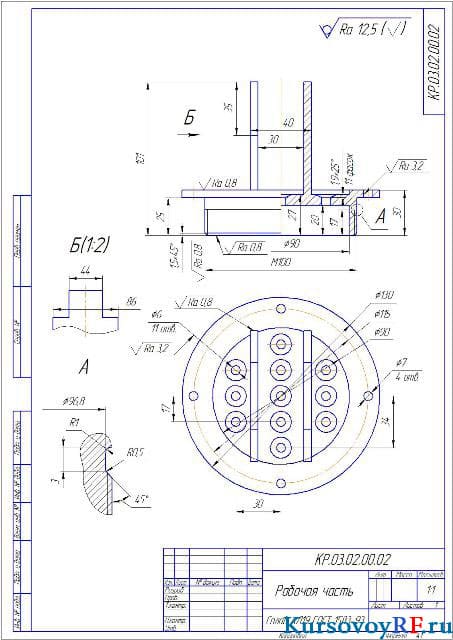

6.Чертеж рабочая часть (формат А3)

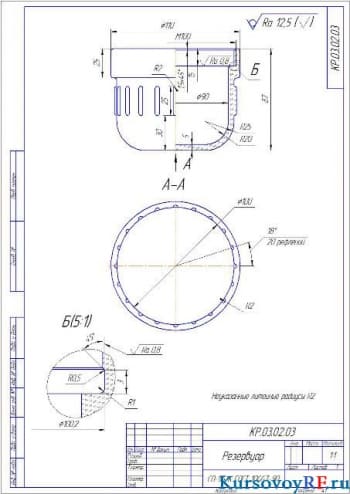

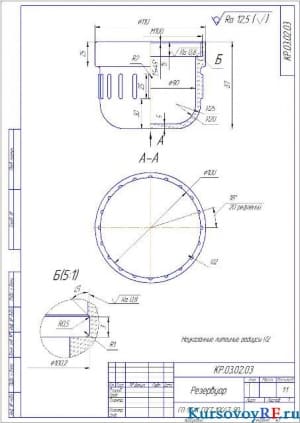

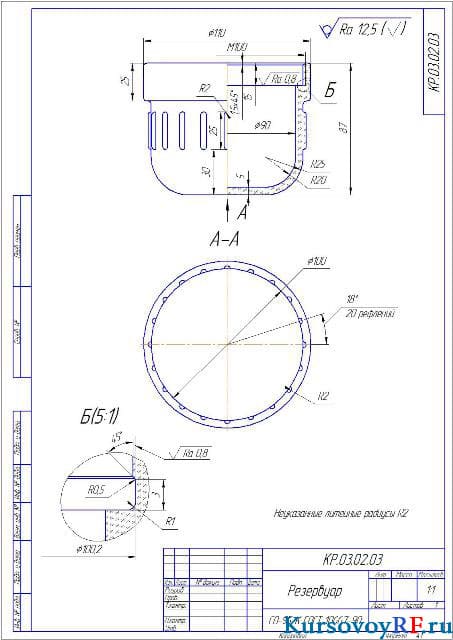

7.Чертеж резервуар деталь (формат А 3)

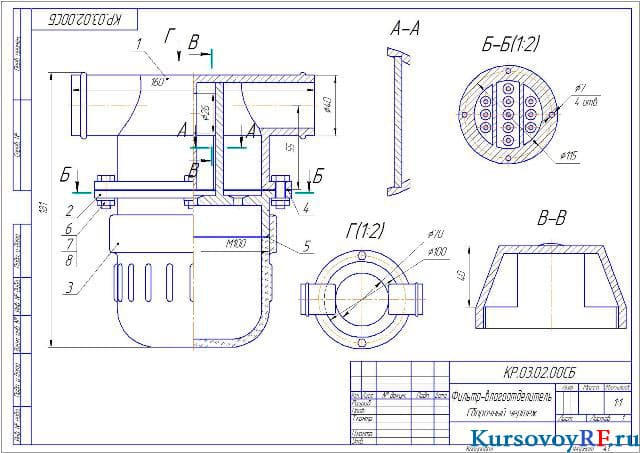

8.Чертеж фильтр-влагоотделитель сборочный чертеж (формат А 3)
