Разработка проекта насоса аксиально-поршневого с наклонным диском

Код: 02.01.01.07.01.07
Разместил: Толстый Л.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?

Пояснительная записка (в программе Word) 30 с., 10 рис., 3 источника
Чертежи (в программе PDF) 2 листа плакатов и чертежей
ВУЗ Московский Энергетический Институт
(Технический Университет)

В данной курсовой работе был представлен эскиз аксиально-поршневой гидромашины с наклонным диском. На основании исходных данных был выполнен предварительный расчет аксиально-поршневой гидромашины и осуществлен выбор числа поршней. Проведена проверка допустимой скорости, рассчитаны остальные параметры поршня и блока цилиндров. Определен диаметр вала и изгибающее напряжение при максимальном вылете поршня. Подобрана оптимальная конструкция, построен график. Выполнена проверка по тепловыделению и сферическом шарнире, вычислен блок цилиндров. Произведен расчет геометрических параметров гидростатической опоры, составлена расчетная схема. Определены усилия и геометрия пружины, проверена гидростатическая опора на удельное давление.

Чертежи

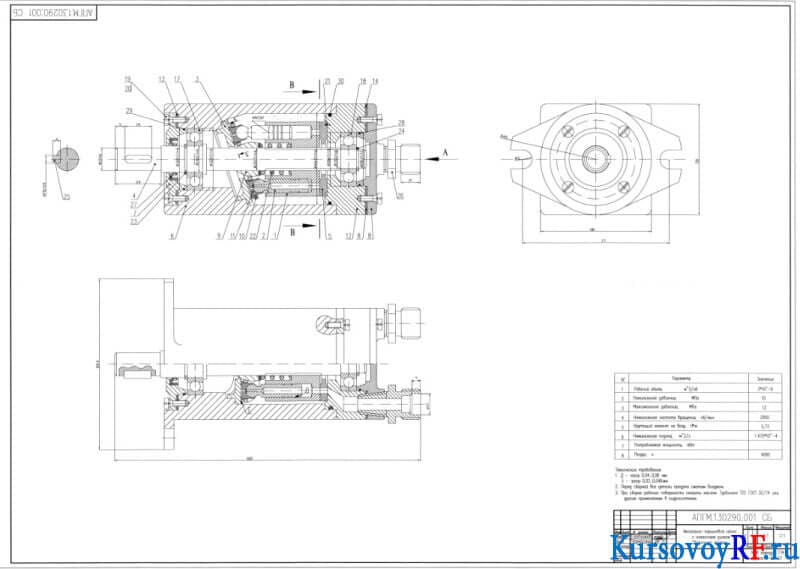

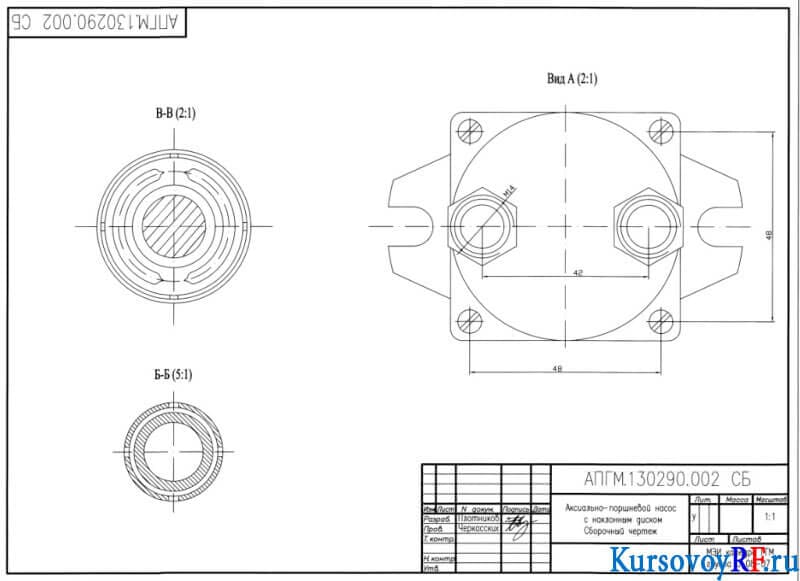

  1. Чертеж Аксиально-поршневой насос с накладным диском, Сборный чертеж (формат 2хА1)
