Пояснительная записка (в программе Word) 48 с., 2 табл., 32 рис., 12 источников
Чертежи (в программе Автокад) 5 листов плакатов и чертежей
ВУЗ Московский автомобильно-дорожный Государственный Технический Университет

Проект по дисциплине «Объемные гидромашины и гидропередачи»

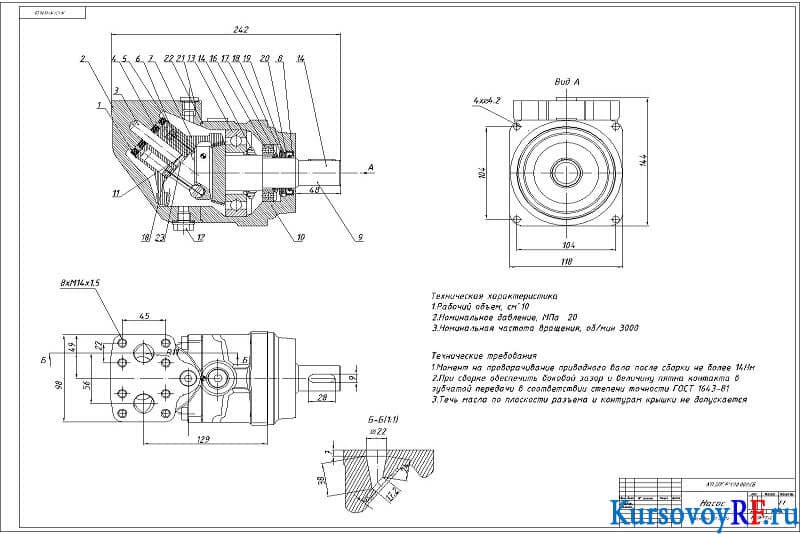

В курсовой работе спроектирована гидромашина типа аксиально-поршневого насоса F11. Выполнены расчеты главных параметров аксиально- поршневого насоса с шестеренным ведением наклонного блока цилиндров и согласно данным спроектирован насос с рабочим объёмом 10 см3; частотой вращения вала 3000 мин-1 и давлением 20 МПа. Кроме того выполнены следующие расчеты: расчет основных параметров, размеров блоков цилиндров, расчет основных сил, действующих в гидравлической машине. Спроектированы зубчатые зацепления. Рассмотрены и произведены расчеты поршневой группы, распределителя, вала, шпоночного соединения, круговой гайки, пружинного кольца, расчет КПД спроектированной гидравлической машины. Выполнен подбор конструктивных деталей. Дополнительные материалы: задание – 1 лист в word, реферат - 1 лист в word, содержание – 1 лист в word, титульный лист – 1 лист в word.
