Модернизация многорукояточного механизма переключения передач курсовая работа с чертежами

Описание

 Проект по дисциплине «Металлорежущие станки»

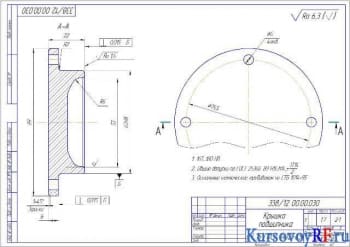

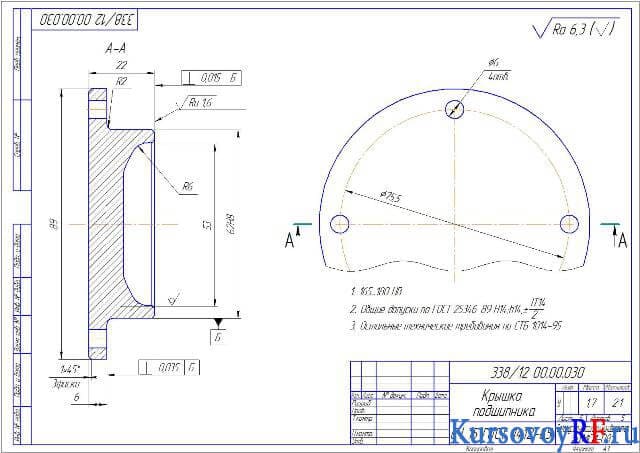

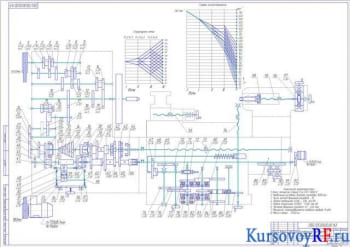

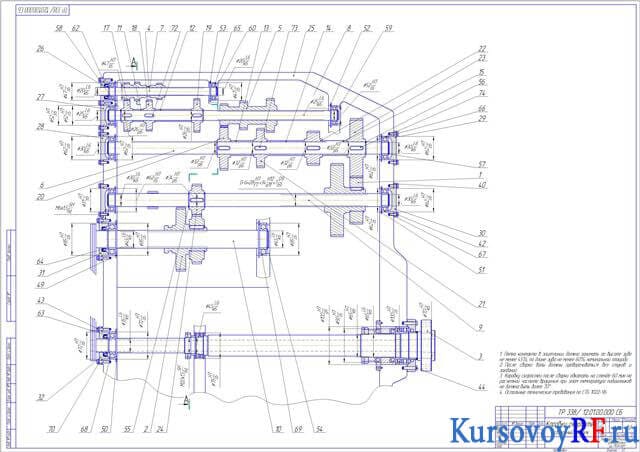

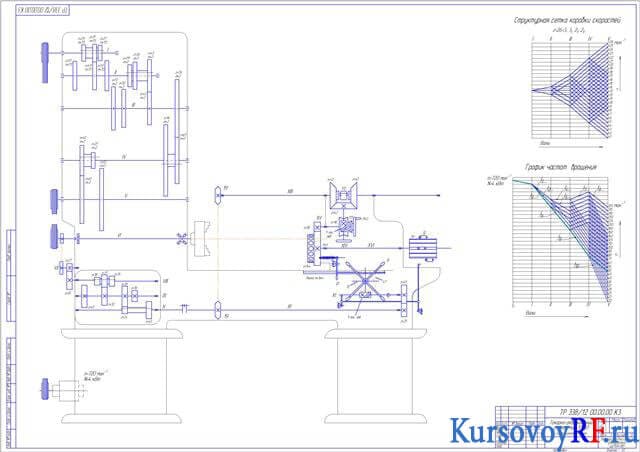

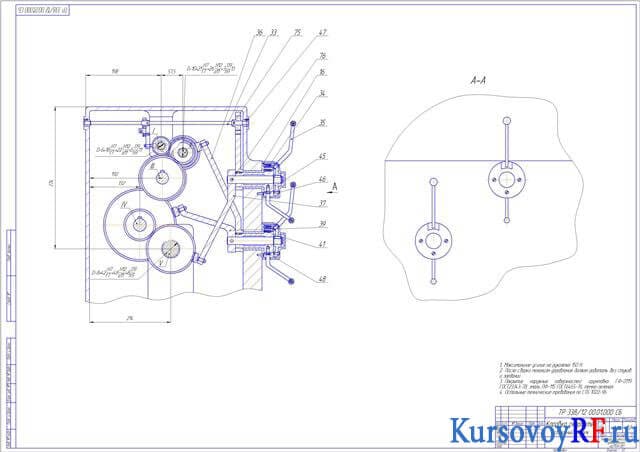

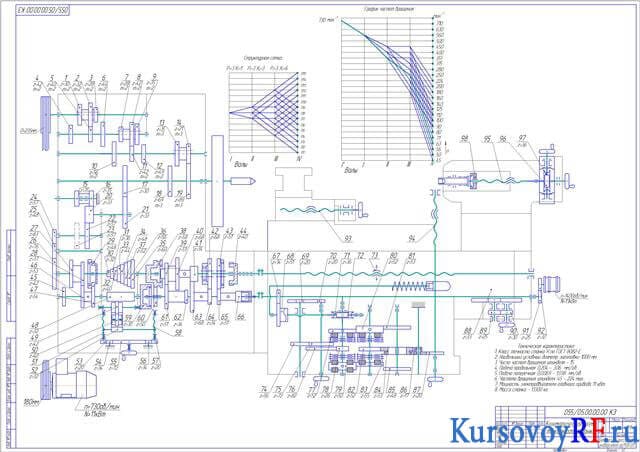

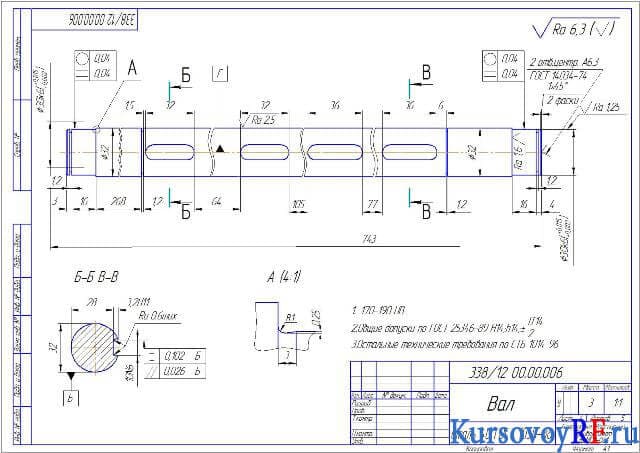

В курсовой работе представлено назначение станка, описаны конструктивные особенности аналоговой модели станка, узлов и органов управления. Представлен рисунок токарно-револьверного станка с описанием движения в станке, принципа работы, и конструктивных особенностей. Сделан расчет режимов резания с определением скорости вращения, силы резания, мощности двигателя, а также расчет коробки скоростей с представленной структурной сеткой и графика частот вращения. Выполнены расчеты силовые и на прочность с определением расчетных нагрузок, в том числе мощности на валах, крутящие моменты. Сделан расчет зубчатых передач с выбором материалов и способа термообработки, с определением допускаемых напряжений, размеров передач и зубчатых колес, а также расчет прямозубой передачи, где определена контактная выносливость, расчет по напряжениям изгиба, расчет валов, с построением эпюры суммарных крутящих моментов. Выполнен расчет вала на усталостную и статическую прочность, а также выбор и расчет подшипников. Сделаны расчеты шпоночного и шлицевого соединения, а также расчеты клиноременной передачи. Описана система управления и система смазки, а также мероприятия по технике безопасности и охране окружающей среды.
