Изготовление горизонтального вала курсовая работа с чертежами

Описание

 Проект по дисциплине «Технология машиностроения»

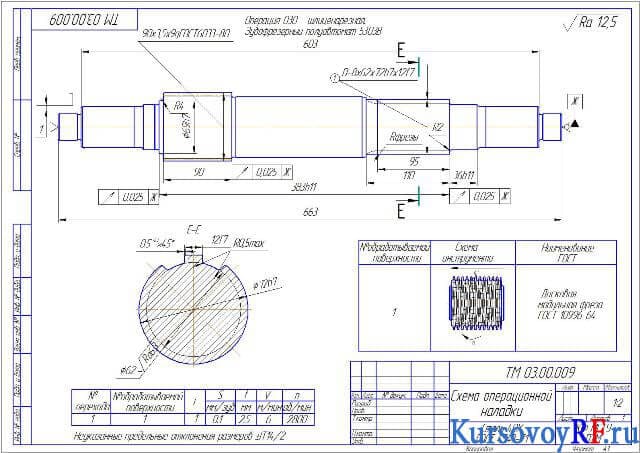

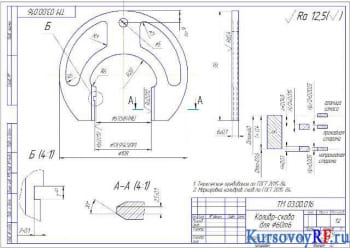

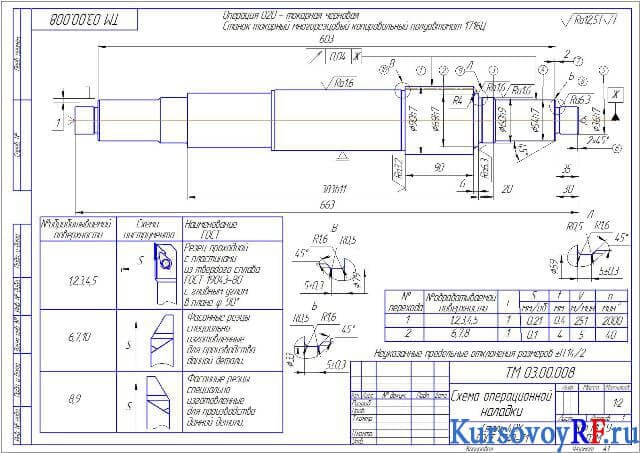

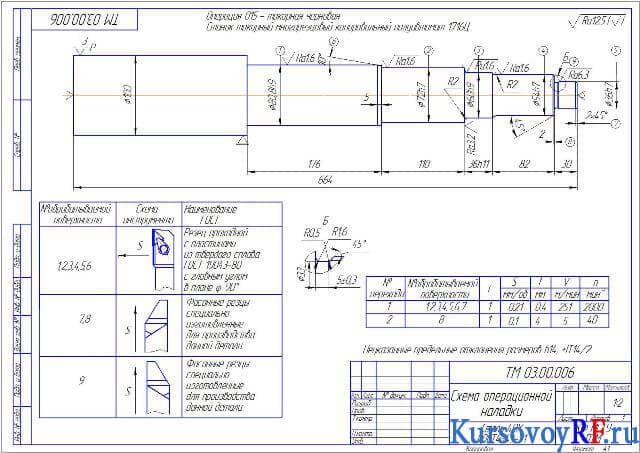

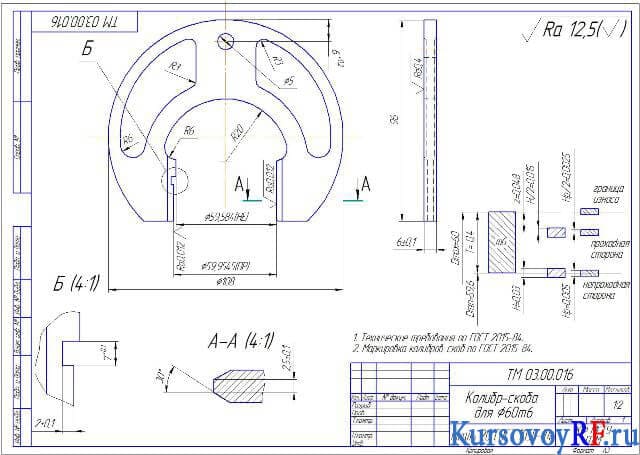

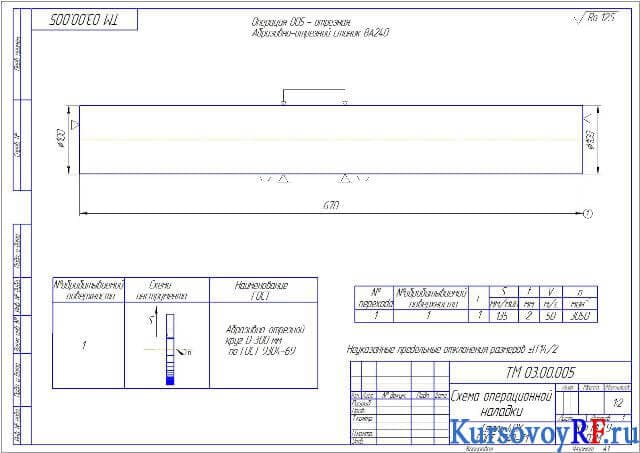

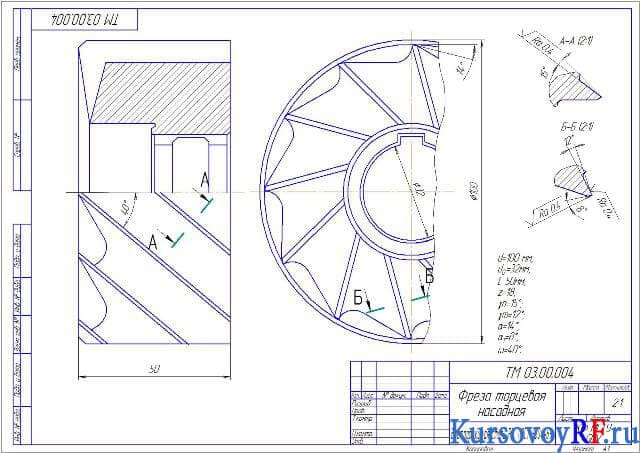

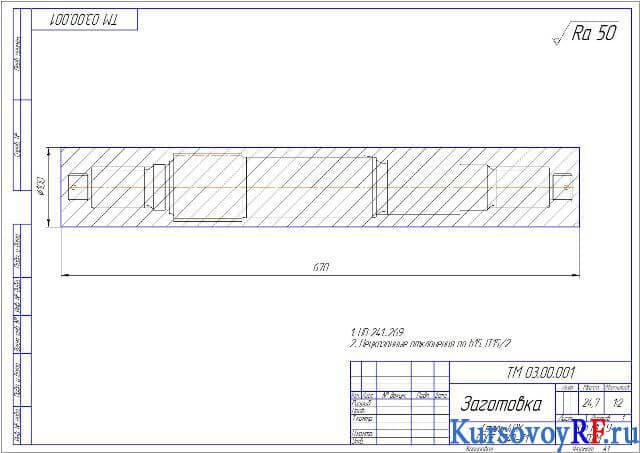

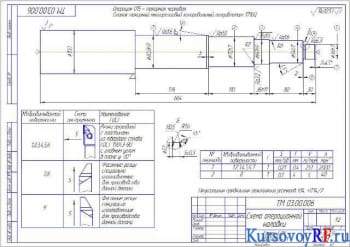

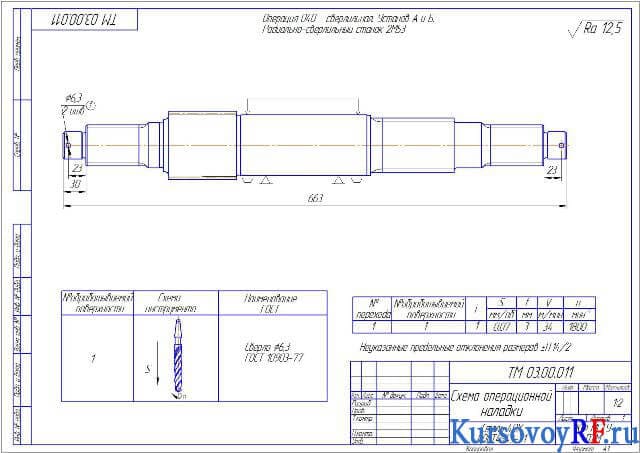

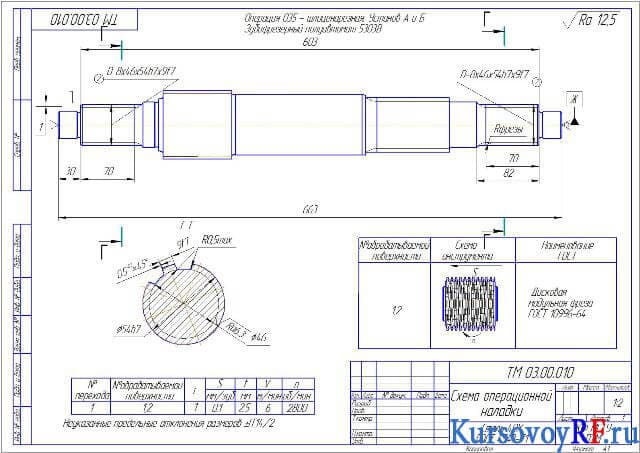

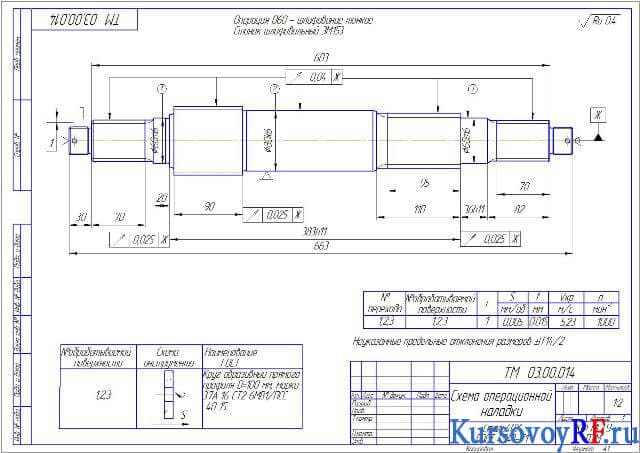

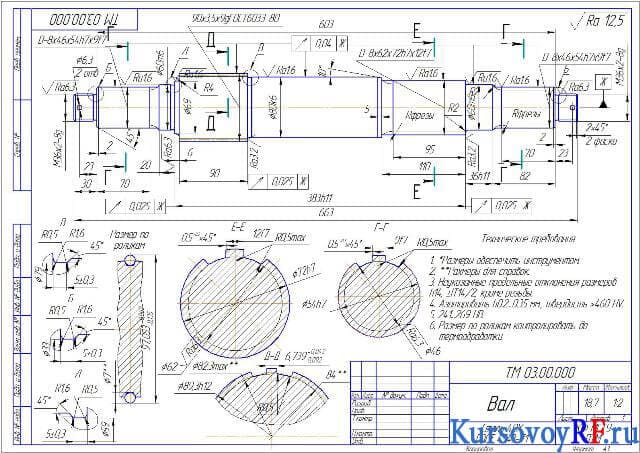

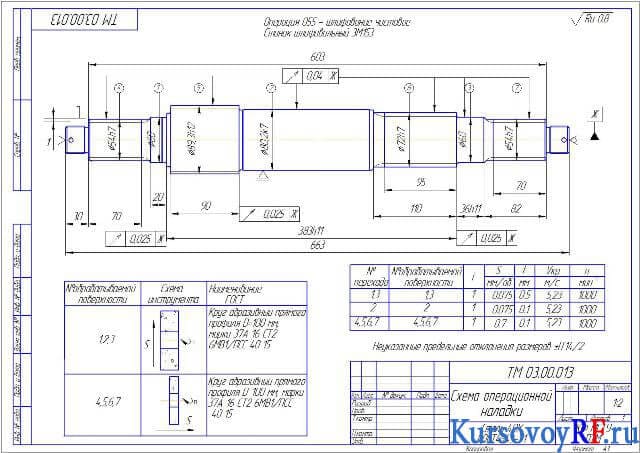

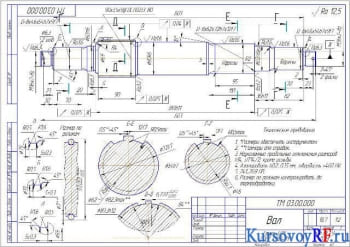

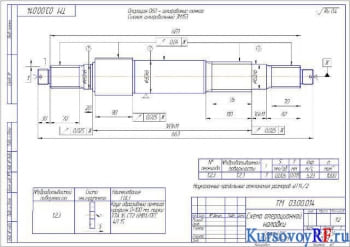

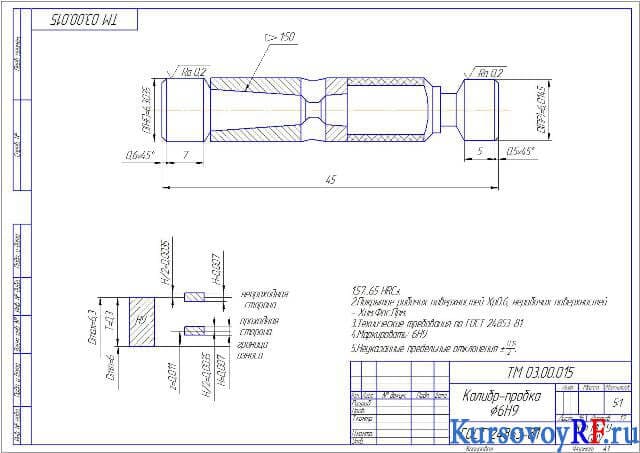

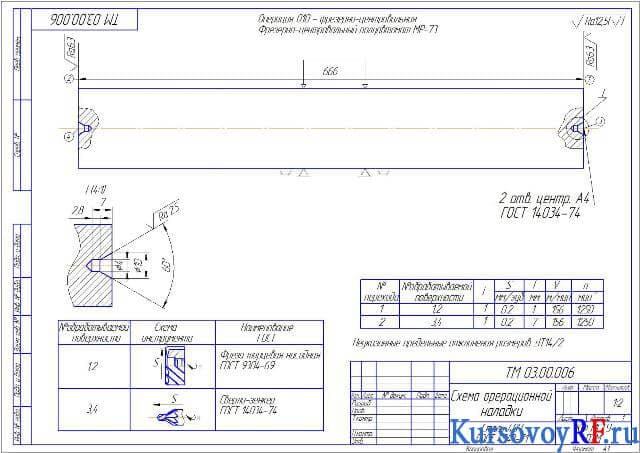

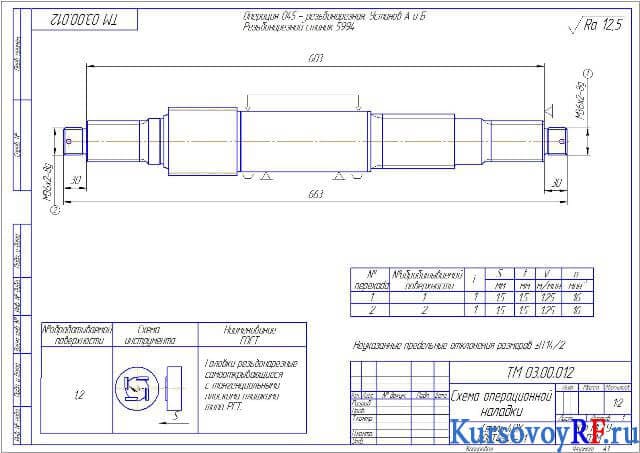

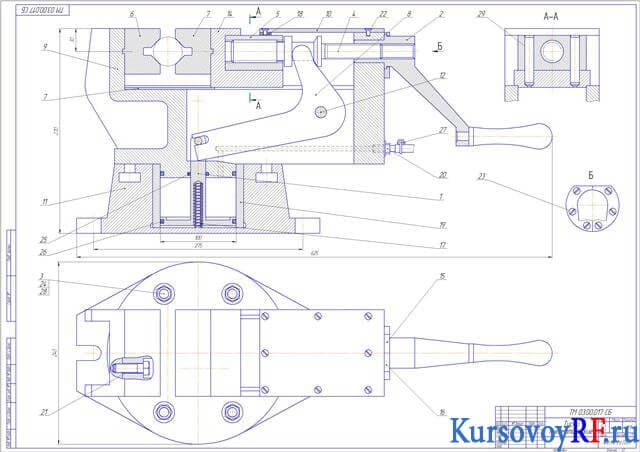

В курсовой работе представлено назначение и характеристики горизонтального ступенчатого вала. Определен годовой план выпуска и вид производства. Проанализирована технологичность конструкции детали с выбором и техническим обоснованием способа изготовления заготовки с расчетами. Определены технологические базы по вариантам операций. Представлена разработка маршрутизации операций обработки заготовки. Сделан расчет операционных припусков и межоперационных размеров, а также расчеты режимов резания по операциям. Определены станочное оборудование, приспособления, режущий и мерительный инструменты. В конструкторской части представлен расчет приспособления, в том числе графически представлен общий вид и расчет приспособления, где определены сила зажима, диаметр пневмоцилиндра. Выполнен расчет контрольно-измерительного инструмента с расчетами размеров калибров-скоб и калибров-пробок. Дополнительные материалы: операционная карта в формате jpeg – 10 листов, операционная карта в формате Word – 14 листов, маршрутная карта в формате Word – 2 листа.
