Проектирование технологического процесса производства шлицевого вала и приспособления на одну из операций

Описание

Проект по дисциплине «Технология машиностроения»

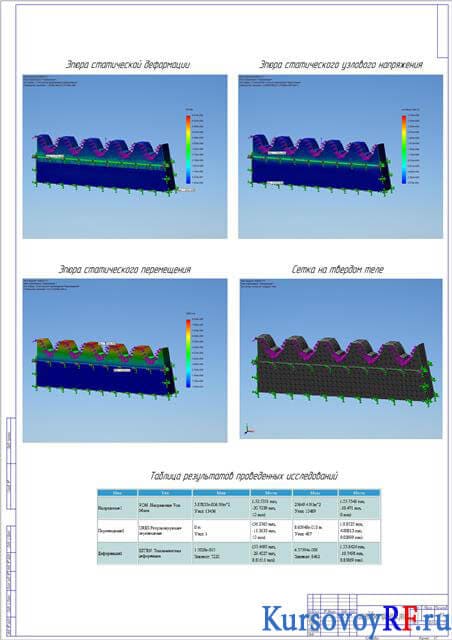

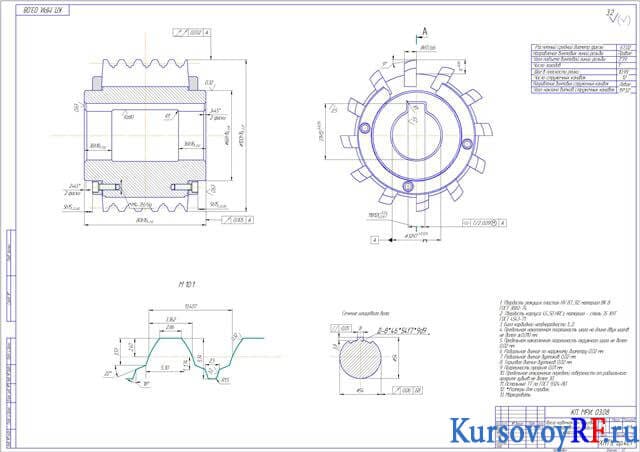

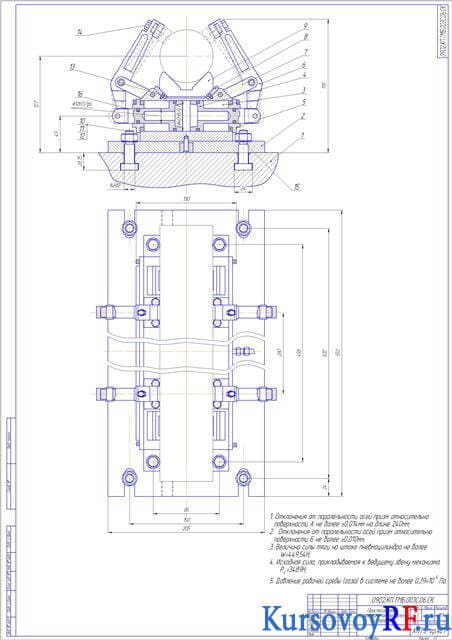

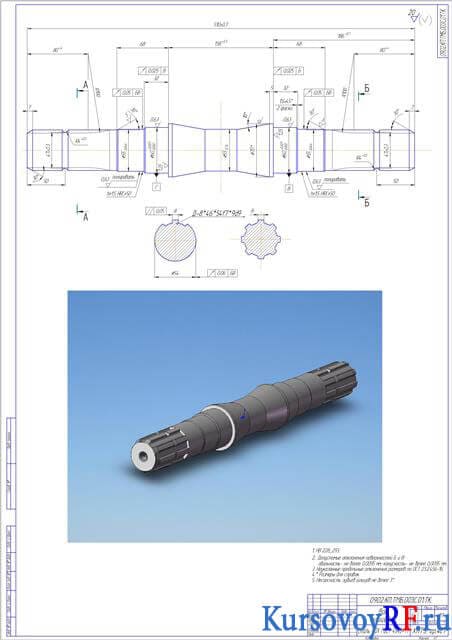

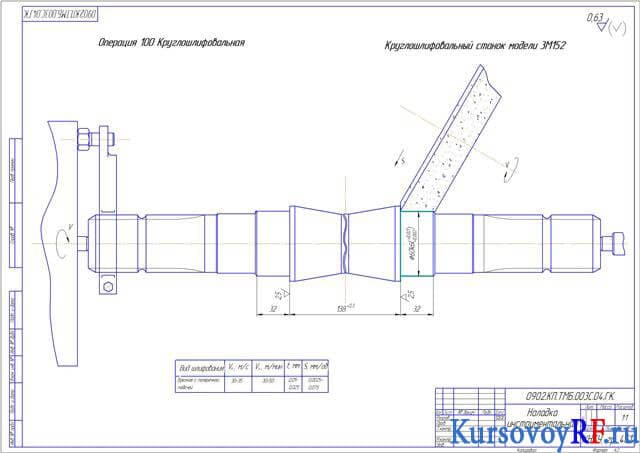

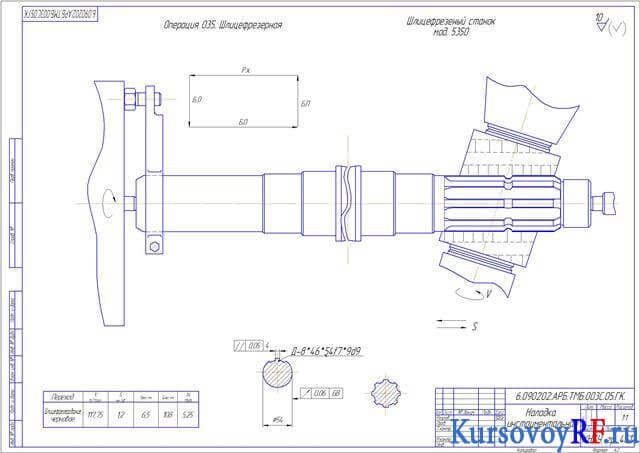

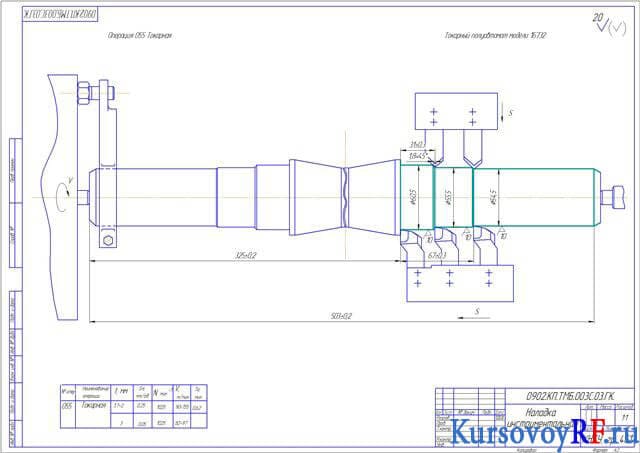

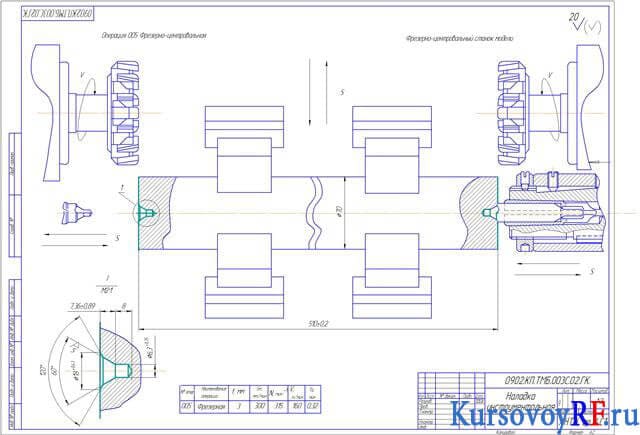

В курсовой разработке представлено назначение детали и проанализированы технические условия на ее изготовление. Проанализирована технологичность конструкции детали, с определением коэффициента унификации, шероховатости. Определен тип производственного процесса. Представлено техническое и экономическое исследование методов получения заготовки из методов по стоимости и степени использования. Отражено проектирование технологического процесса механической обработки детали с разработкой маршрутизации процесса и определения стоимости механической обработки по процессам с обоснованием выбранной технологической базы. Сделаны расчеты припусков на обработку детали. Выполнены операционные технологические расчеты, в том числе рассчитаны режимы резания, с изображением схемы фрезерования и техническим нормированием операций. Определено количество оборудования и степень его использования. В графической части представлено проектирование технология производства процесса обработки шлицевого вала для серийного производства, конструирование приспособления на одну из операций, чертеж заготовки детали и инструментальные наладки. Разработка управляющих программ обработки на станке с числовым программным управлением – 16Б16Ф3 с помощью САПР – «ADEM 7SLT», также использование таких программ как – «Компас 3D-V9», «Компас-Автопроект» , Solid Works, Cosmos Works. В расчетной части работы выполнены силовые расчеты вала шлицевого и проанализированы напряжения. Представлено экономическое обоснование целесообразности использования специальных приспособлений. Отражены конструктивные особенности с расчетом приспособления и выбором схемы базирования, а также установочных элементов для реализации принятой схемы. Сделан силовой расчет приспособления с изображением схемы установки вала. Представлен выбор зажимного механизма для станочного приспособления с графическим изображением общего вида станочного приспособления для фрезерно-центровальной операции. Рассчитаны параметры привода с приведенной оценкой точности приспособления. Описано назначение и применение червячной фрезы с видовой классификацией по параметрам. Отражены твердые сплавы и их применение для зуборезного инструмента. Выполнен расчет и конструирование червячной фрезы для шлицевых валов, с изображением конструктивных элементов фрезы. Дополнительные материалы: карта эскизов в формате Excel – 14 листов, маршрутная карта в формате Excel – 5 листов, операционная карта в формате Excel – 25 листов.
