Курсовая разработка механической коробки скоростей фрезерного безконсольного станка модели 656П

Пояснительная записка (в программе Word) 27 с., 0 табл., 4 рис., 0 источников, 0 приложений
Чертежи (в программе Компас) 5 листов плакатов и чертежей, спецификации 5 листов
ВУЗ МИ ВлГУ

Описание

Проект по дисциплине «Металлорежущие станки»

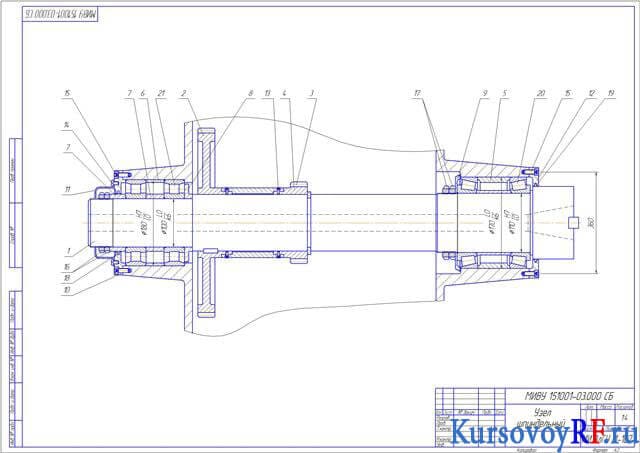

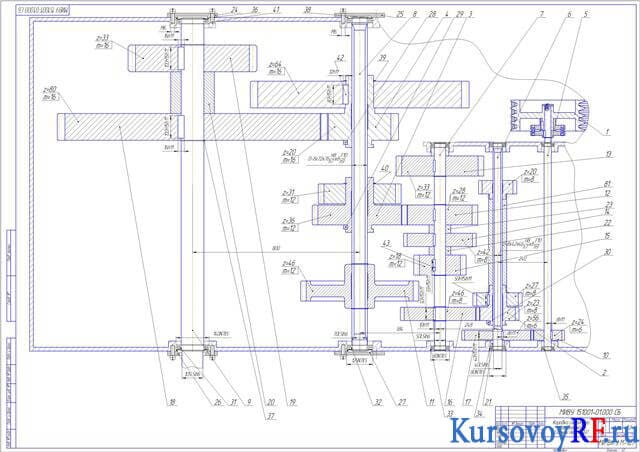

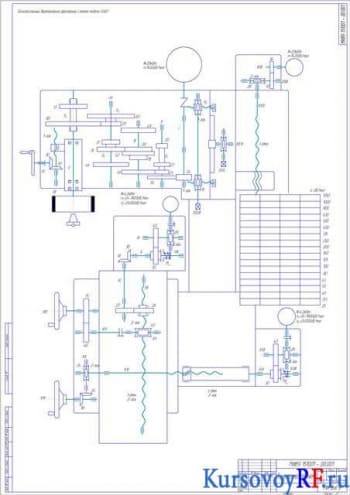

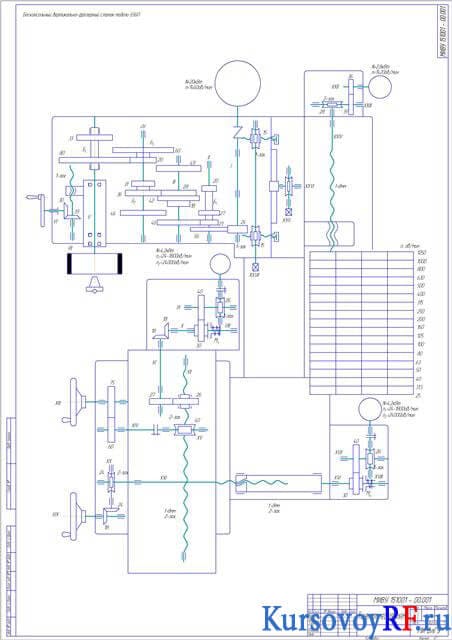

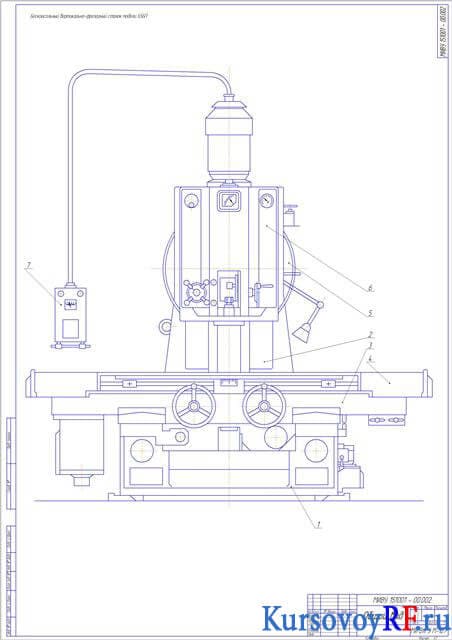

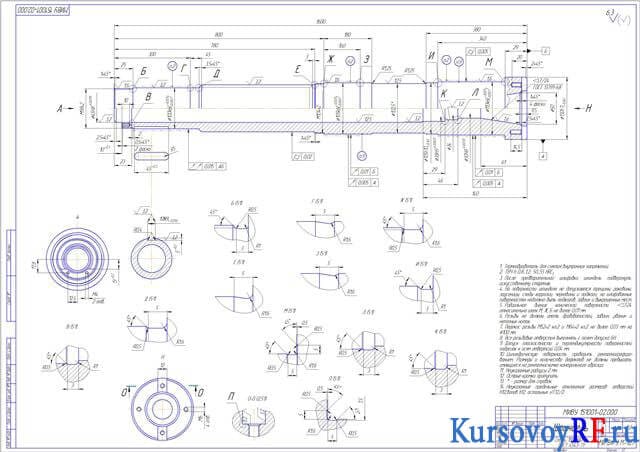

В курсовой представлено описание привода, его применение. Представлен безконсольно-фрезерный станок с детальным описанием принципа работы станка, графическим изображением общего вида станка, а также кинематической схемы. Выполнен кинематический расчет с расчетами скоростей вращения на валах с построением графика частот вращения и структурной сетки коробки скоростей, а также расчет режимов резания. Сделан выбор электродвигателя с расчетами коробки скоростей. Выполнен расчет системы смазки с определением масла и выбора насоса поршневого. Представлены общие сведения о жесткости опор с определением жесткости шпиндельного узла, коэффициента распределения нагрузки. Разработаны компоновочная схема коробки передач и чертеж шпинделя.
