Курсовое проектирование токарно-револьверного станка модели 1П365

Пояснительная записка (в программе Word) 38 с., 3 табл., 5 рис., 5 источников, 0 приложений
Чертежи (в программе Компас) 5 листов плакатов и чертежей
ВУЗ Белгородский Государственный Технологический Университет им. В.Г. Шухова

Описание

Проект по дисциплине «Металлорежущие станки»

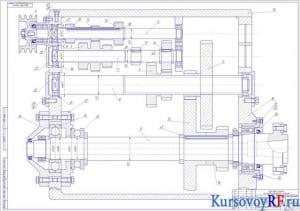

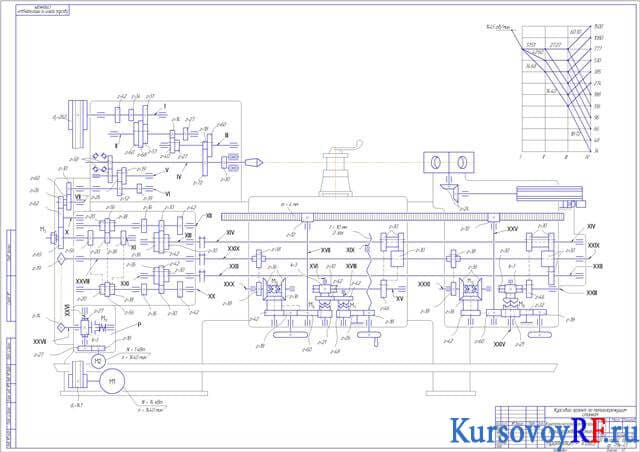

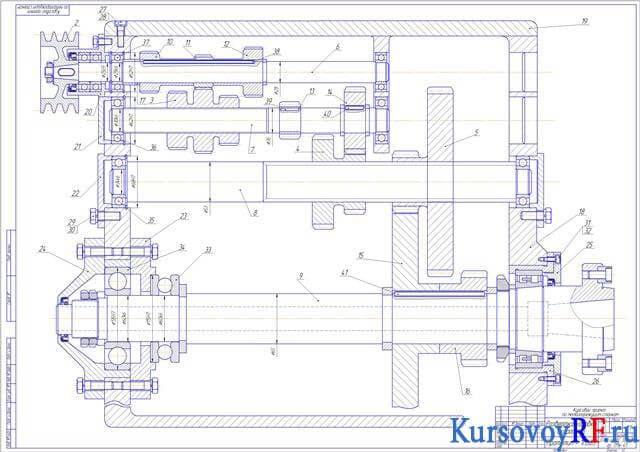

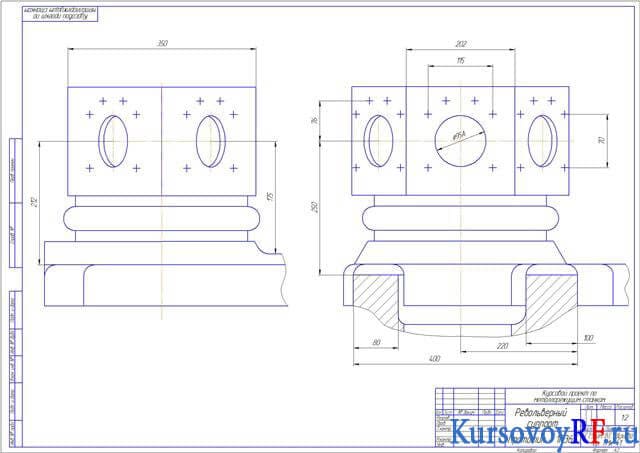

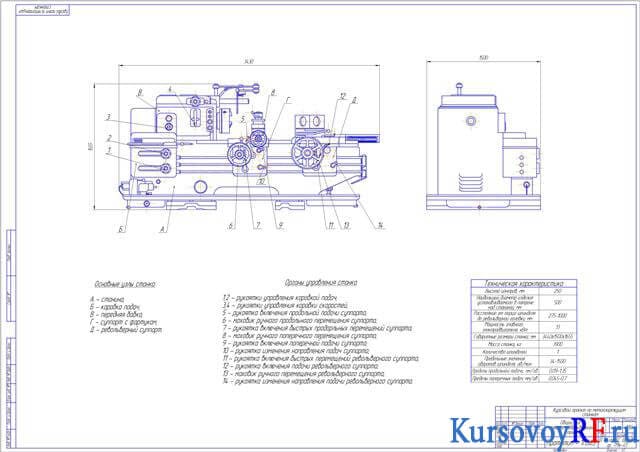

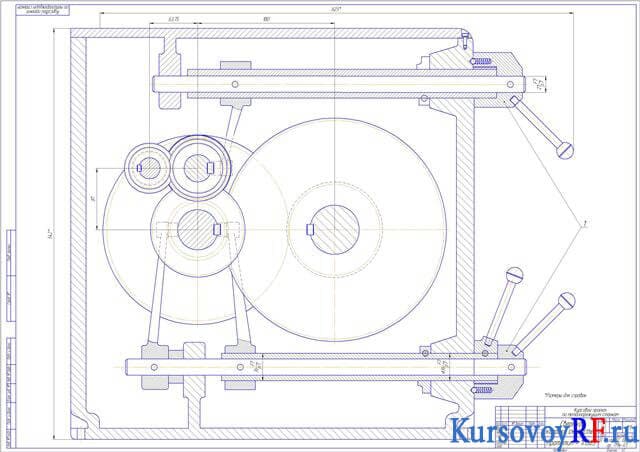

В курсовой работе определены размерные характеристики станка с определением скоростных характеристик. Сделан выбор станка прототипа и представлена сравнительная характеристика станка и станка-прототипа по основным параметрам. Представлен расчет привода с определением диапазона регулирования скоростей и изображением структурной сетки привода и графика числа оборотов шпинделя, а также кинематическая схема, составленная по рассчитанной кинематической сетке. Сделан расчет передаточных отношений и числа зубьев зубчатых колес. Выполнен расчет привода главного движения в динамике с расчетом валов, расчетом зубчатых передач, расчетом зубчатой передачи. Представлен расчет вала на статическую прочность с расчетной схемой вала в плоскостях, расчет на жесткость и виброустойчивость и построением его расчетной схемы. Представлен револьверный суппорт станка и его принцип работы, а также система смазки.
