Курсовая разработка конструкции многооперационного станка МА260Ф4

Описание

 Проект по дисциплине «Металлообрабатывающее оборудование»

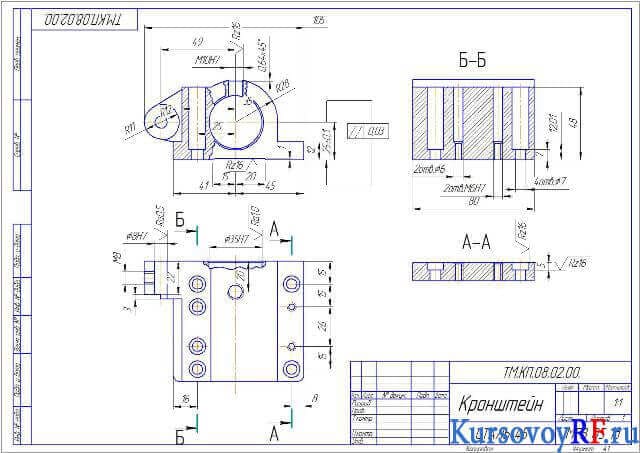

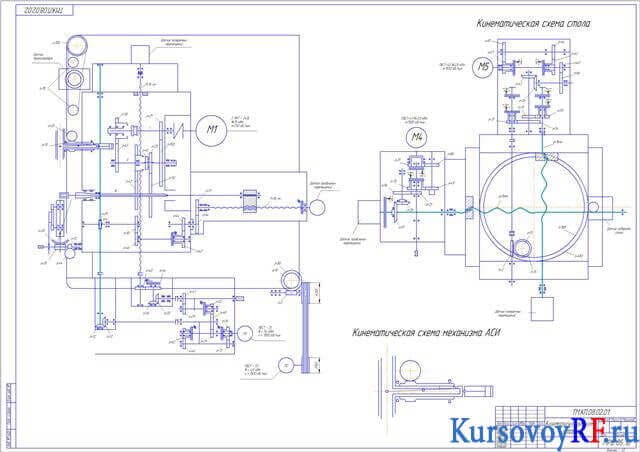

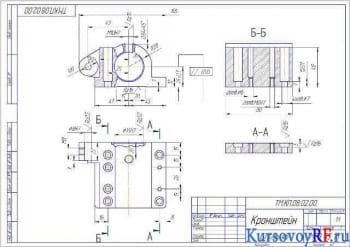

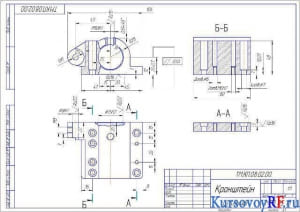

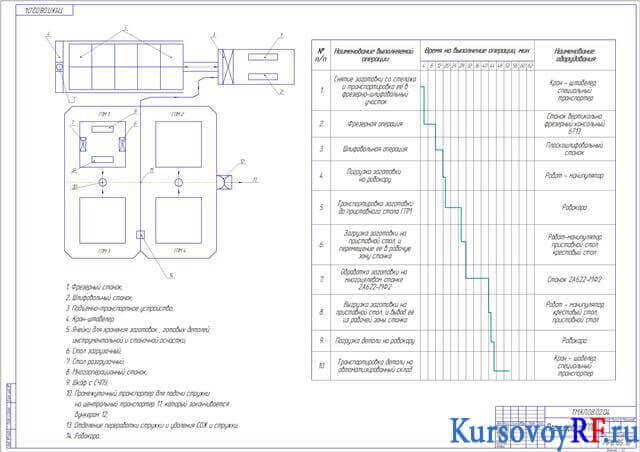

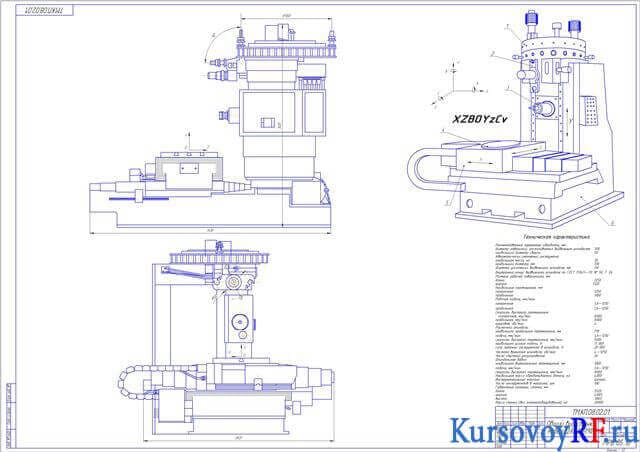

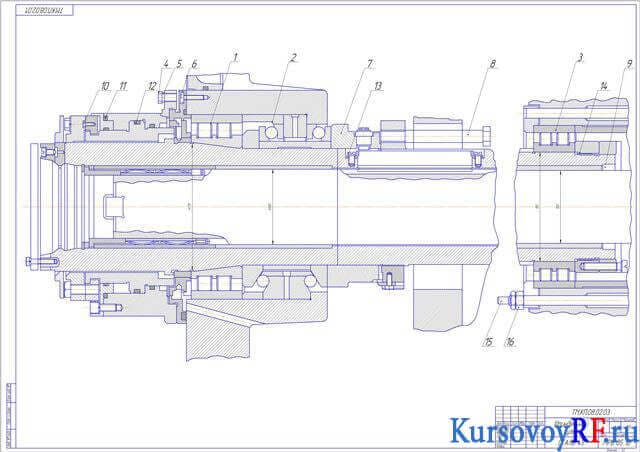

В курсовом проекте представлена характеристика российской станкоинструментальной промышленности. Отражена структура и принципы создания гибких производственных систем, а также модульность построения и уровни управления. Графически представлены типовая модульная структура, типовая иерархическая многоуровневая структура схемы управления, а также функциональная схема управления гибких систем. Представлены технические характеристики и требования. Описан принцип работы и устройство многооперационного станка. Выполнена маршрутизация обработки детали. Определены режимы резания по выполняемым операциям с определением крутящего момента и мощности. Сделан выбор с обоснованием компоновочной схемы станка и гибкого производственного модуля с представленными принципиальными схемами и схемами компоновочных решений. Разработана компоновка станка с учтенными технико-экономическими показателями и представленной структурной формулой компоновки. Сделан выбор и обоснование необходимого числа режущих инструментов и соответствующего им вспомогательного инструмента. Представлен расчет шпиндельного узла с необходимыми требованиями, где определены жесткость, виброустойчивость, выбор подшипников. Описаны способы удаления стружки с технологическими проблемами и само устройство для устранения стружки из зоны резания и от станка. Отражены тенденции развития машиностроения с описанием на проектируемом участке техники безопасности и охраны труда. Дополнительные материалы:
учебное пособие в формате pdf – 71 лист. В курсовой работе приложен расчет шпинделя в формате xmcd.
