Пояснительная записка (в программе Word) 24 с., 1 табл., 9 рис., 10 источников
Чертежи (в программе Компас) 4 листа плакатов и чертежей
Описание

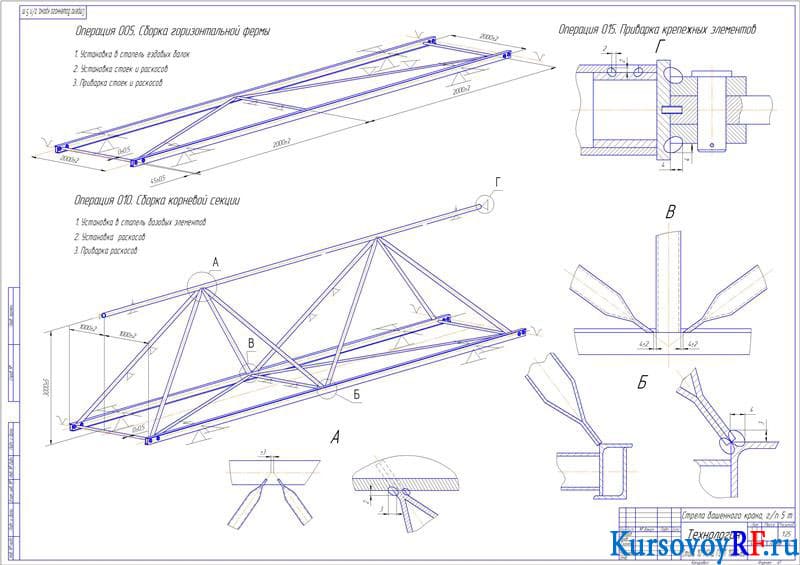

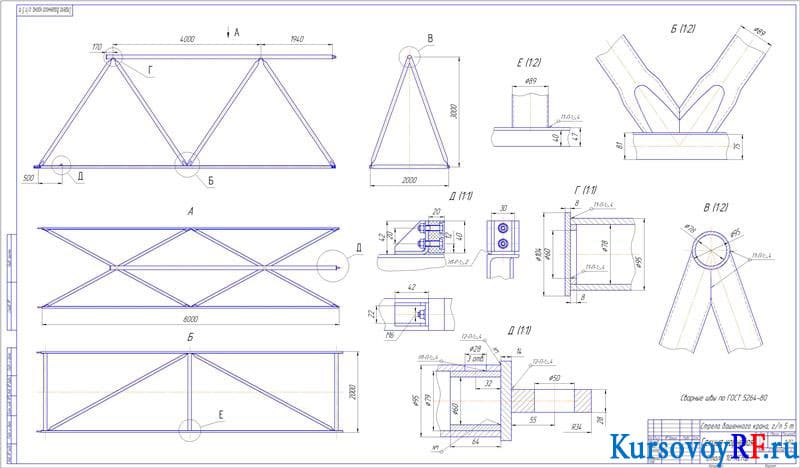

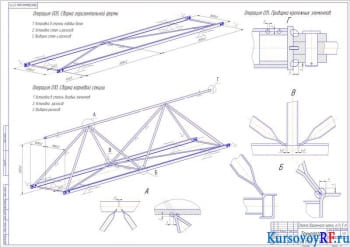

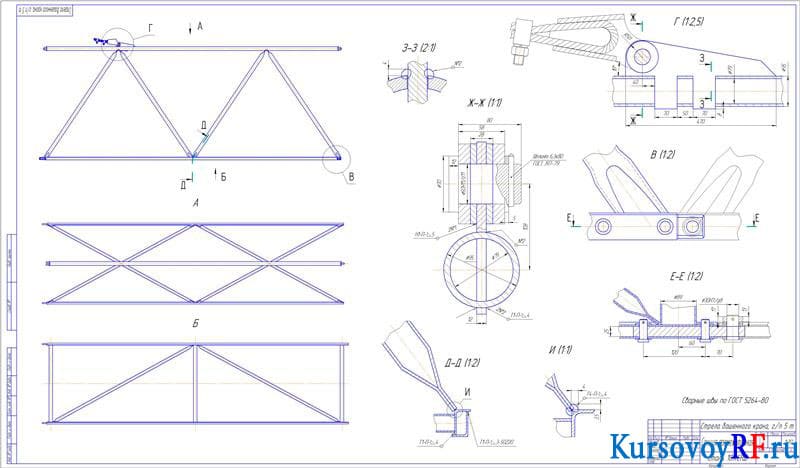

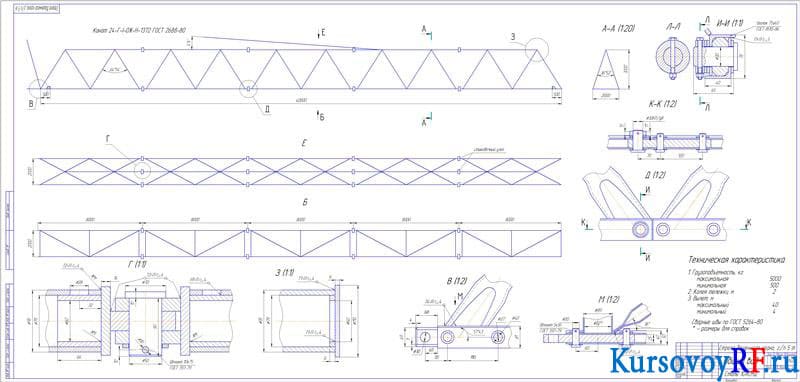

В представленной курсовой работе была составлена схема проектного положения стрелы. Определены поперечное сечение балки и габаритные размеры. Выполнен расчет грузоподъемности и усилий в стержнях металлоконструкции. Представлены характеристики элементов, сечения и материала. Проведена проверка поперечных сечений элементов, а именно: верхний и нижний пояс, раскосы и горизонтальная решетка. Проведена проверка подобранных сечений по условию максимального прогиба. Выполнен расчет сварного соединения и соединения на срез. Проверена прочность шва по заданной формуле. В графической части работы были представлены чертежи секции корневой и промежуточной, а также технологии. Дополнительные материалы: 8 дубликатов чертежей в Компасе и Автокаде, Технология секции в Word 9 стр.
Разработка проекта тележки мостового крана грузоподъемностью 5 тонн
Код: 02.01.02.04.128Чертежи (в программе Компас и Автокад) 2 листа плакатов и чертежей, спецификации 4 листа
Проект крана велосипедного типа общей грузоподъемностью 5 тонн
Код: 02.01.02.04.130Чертежи (в программе Компас) 4 листа плакатов и чертежей, спецификации 6 листов
Выполнение расчетов механизма передвижения и подъема крана мостового типа
Код: 02.01.02.04.129Чертежи (в программе Компас и Автокад) 3 листа плакатов и чертежей, спецификации 3 листа
Проектирование и расчет плоской крановой фермы
Код: 02.01.02.04.125Чертежи (в программе Компас) 2 листа плакатов и чертежей
Расчет и проектирование механизма подъема тележки крана мостового
Код: 02.01.02.04.126Чертежи (в программе Компас и Автокад) 5 листов плакатов и чертежей, спецификации 5 листов
