Проектирование и расчет плоской крановой фермы

Пояснительная записка (в программе Word) 20 с., 1 табл., 4 рис.
Чертежи (в программе Компас) 2 листа плакатов и чертежей
ВУЗ Бел-Рос.ун

Описание

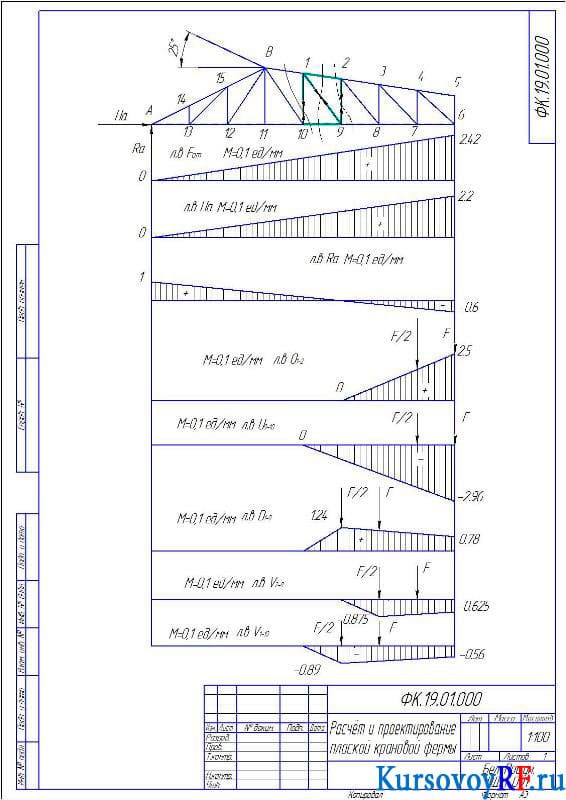

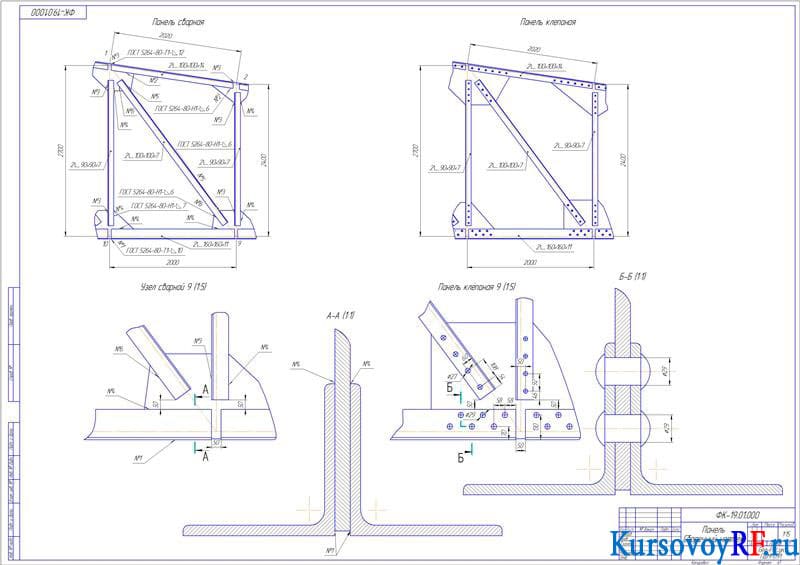

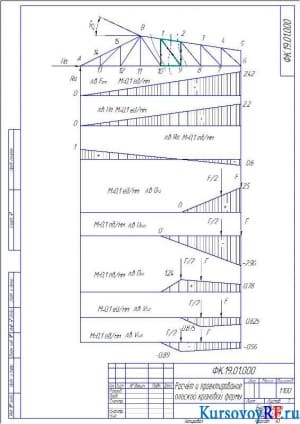

В представленной курсовой работе осуществлен выбор геометрических параметров фермы. Проведено исследование фермы на геометрическую неизменяемость. Проведена проверка структурообразования стержневой системы. Аналитически найдены усилия в стержнях заданной панели, составлена расчетная схема. Построены линия влияния в стержнях заданной панели. На основании представленных исходных данных были определены усилия в стержнях фермы от действия подвижной и постоянной нагрузок. Составлена таблица с результатами расчета. Подобраны сечения стержней для нижнего и верхнего поясов, для раскоса и стоек. Выполнен расчет сварных и клепаных соединений, найдена расчетная длина. Дополнительные материалы: 2 дубликата чертежей в Автокаде.
