Разработка проекта тележки мостового крана грузоподъемностью 5 тонн

Пояснительная записка (в программе Word) 40 с., 18 рис., 10 источников
Чертежи (в программе Компас и Автокад) 2 листа плакатов и чертежей, спецификации 4 листа
ВУЗ Национальная металлургическая академия Украины

Описание

Проект по дисциплине «Подъемно-транспортные машины»

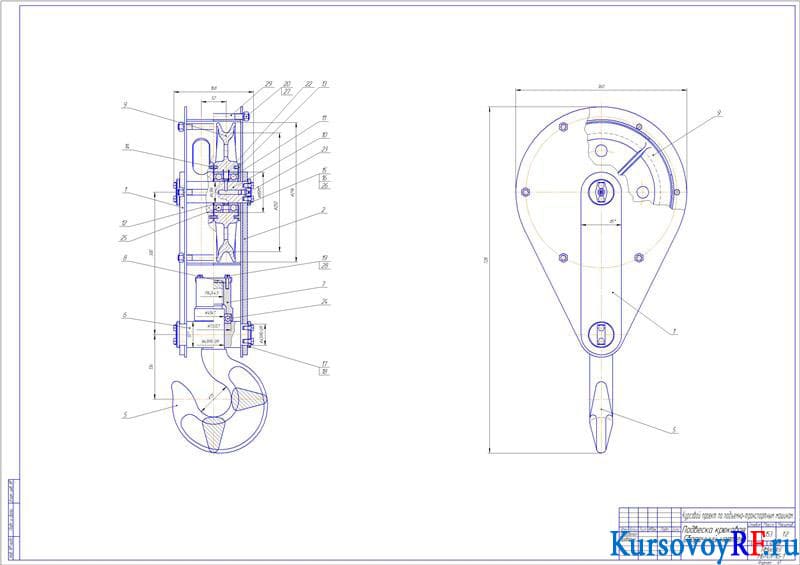

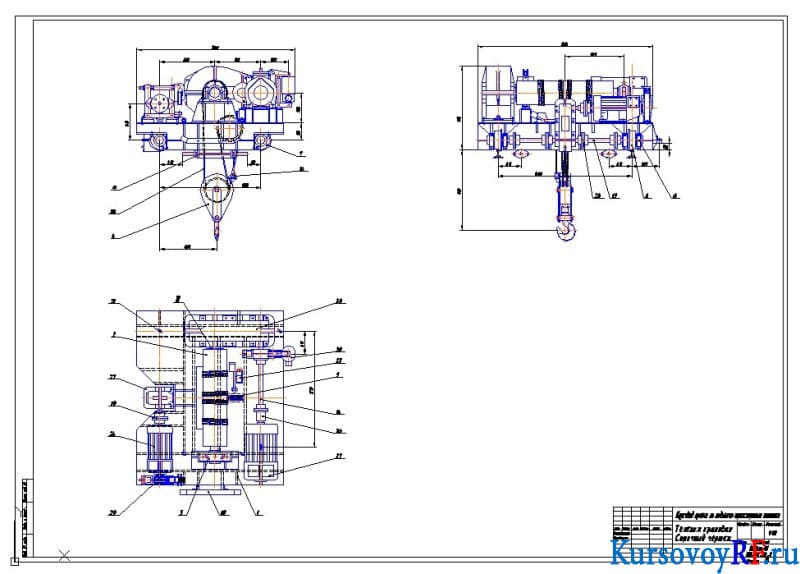

В представленной курсовой работе был выполнен расчет механизма подъема груза, составлена схема полиспаста и крюковой подвески. Подобран канат, электродвигатель, тормоз и редуктор, найдены размеры барабана и крюковая подвеска. Проведена проверка двигателя по времени разгона и на нагрев. Определен путь торможения при подъеме крюковой подвески без груза, выполнен расчет механизма передвижения тележки. Подобраны и рассчитаны ходовые колеса. На основании представленных исходных данных был выполнен расчет тормоза ТГК 200 для механизма подъема груза, составлена расчетная схема. Рассчитаны усилия и пружина, проведена проверка толкателя и колодок по давлению. А графической части работы были представлены чертежи подвески крюковой и тележки крановой. Дополнительные материалы: 2 дубликата чертежей в Автокаде, Техническая характеристика тележки в jpg.
