Проектирования приспособления для обработки отверстия

Пояснительная записка (в программе Word) 33 с., 3 табл., 16 рис., 5 источников, 2 приложения
Чертежи (в программе Компас) 2 листа плакатов и чертежей, спецификации 3 листа

Описание

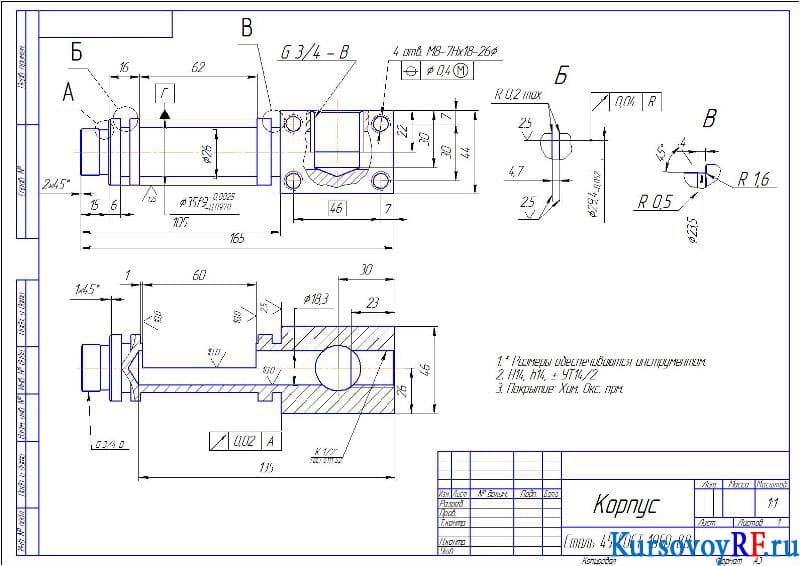

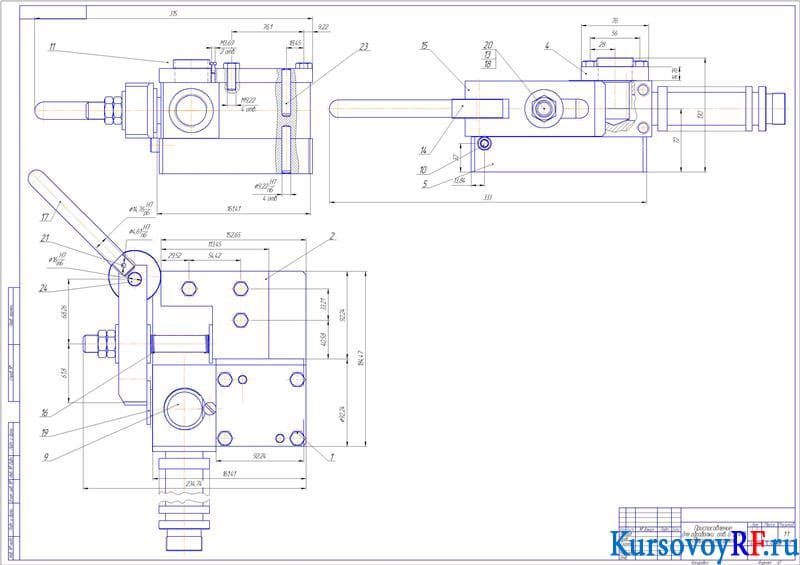

В курсовой работе было представлено техническое задание на проектирование. Разработан операционный эскиз обработки отверстия G3/4 - B в детали «Корпус». Осуществлен выбор необходимого технологического оборудования. Найдена пропускная способность приспособления. Выполнен расчет экономической эффективности применения приспособления и зажимного усилия. Представлена расчётная схема для определения требуемого усилия закрепления. Определены основные характеристики силового механизма (зажима), составлена схема зажимного устройства. Выбран силовой привод, произведен расчет на точность выполняемого размера. Выполнено общее описание работы приспособления. Дополнительные материалы: 8 дубликатов чертежей в Автокаде и Компасе.
