Пояснительная записка (в программе Word) 13 с., 2 рис., 11 источников
Чертежи (в программе Компас) 1 лист плакатов и чертежей
Описание
В данной курсовой работе представлены исходные показатели для проектирования протяжки. Осуществлен выбор схемы резания и вида смазочно-охлаждающей жидкости. Определены группы обрабатываемости и качества протягиваемой поверхности. Выполнен расчет скорости резания и диаметра предварительного подготовленного отверстия. Разработан эскиз обрабатываемого отверстия. Подобраны тип хвостовика и его параметры по ГОСТ 4044-70. Назначены геометрические параметры протяжки. Выбраны размеры и стойкость чистовой части. Вычислена глубина стружечной канавки и фактическая сила протягивания. Определены общее число зубьев протяжки, диаметр калибрующих зубьев, а также длина и диаметр задней направляющей. Дополнительные материалы: дубликат чертежа в Автокаде.

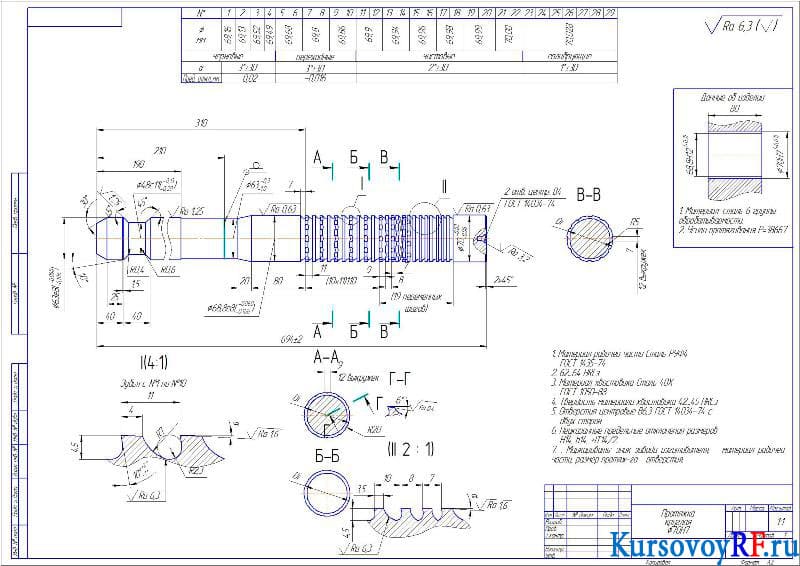

Разработка проекта детали «Протяжка круглая»
