Расчет протяжки для обработки отверстий

Пояснительная записка (в программе Word) 10 с., 2 табл., 4 рис., 4 источника

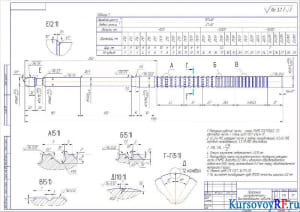

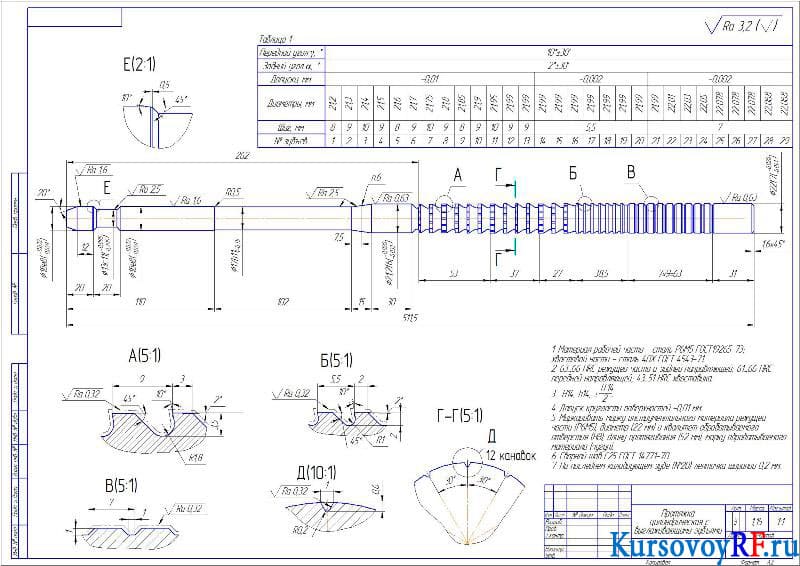

Чертежи (в программе Компас) 1 лист плакатов и чертежей

Описание

В представленной курсовой работе был определен диаметральный припуск под протягивание. Назначены предварительные величины подачи на зуб. Выполнен расчет величины шага режущих зубьев протяжки. Проведена проверка выбранной канавки на возможность размещения стружки. Рассчитаны силы резания при протягивании. Проверены протяжки на прочность в опасных сечениях, которые имеют наименьший диаметр. Найдены диаметры зубьев протяжки, размеры, форма и количество стружко-разделительных канавок. Вычислены параметры гладких частей протяжки. Произведен расчет шага и размеров канавок выглаживающих зубьев. Определена длина выглаживающей части и общей длины протяжки, выбрана модель протяжного станка. Дополнительные материалы: 2 дубликата чертежей в Компасе и Автокаде.
