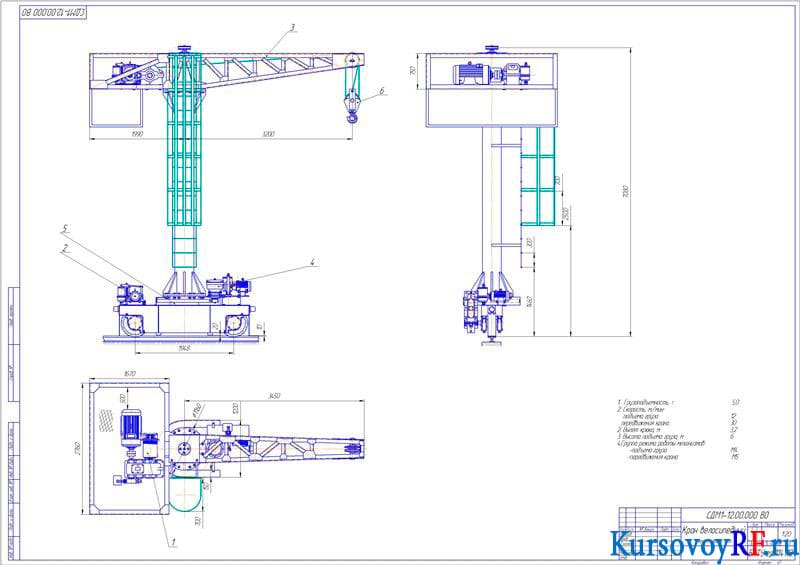

Проект крана велосипедного типа общей грузоподъемностью 5 тонн

Пояснительная записка (в программе Word) 49 с., 1 табл., 10 рис., 10 источников, 1 приложение
Чертежи (в программе Компас) 4 листа плакатов и чертежей, спецификации 6 листов
ВУЗ Белорусский национальный технический университет

Описание

Проект по дисциплине «Подъемно-транспортные машины»

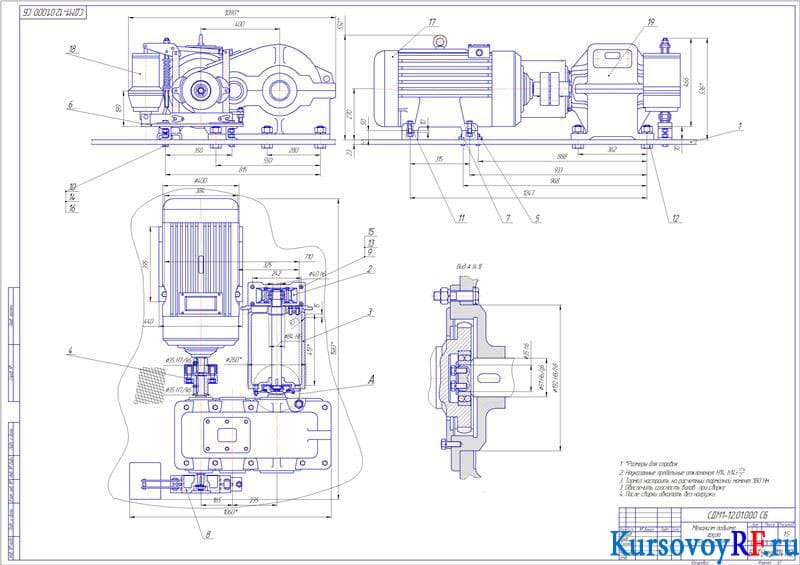

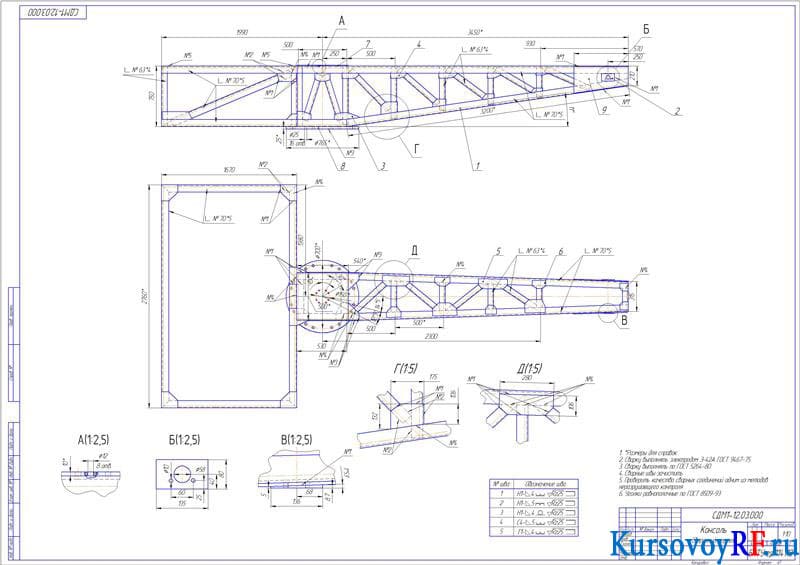

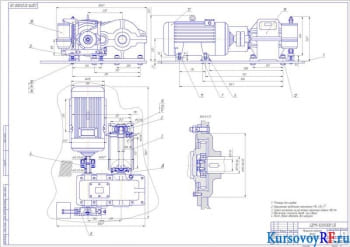

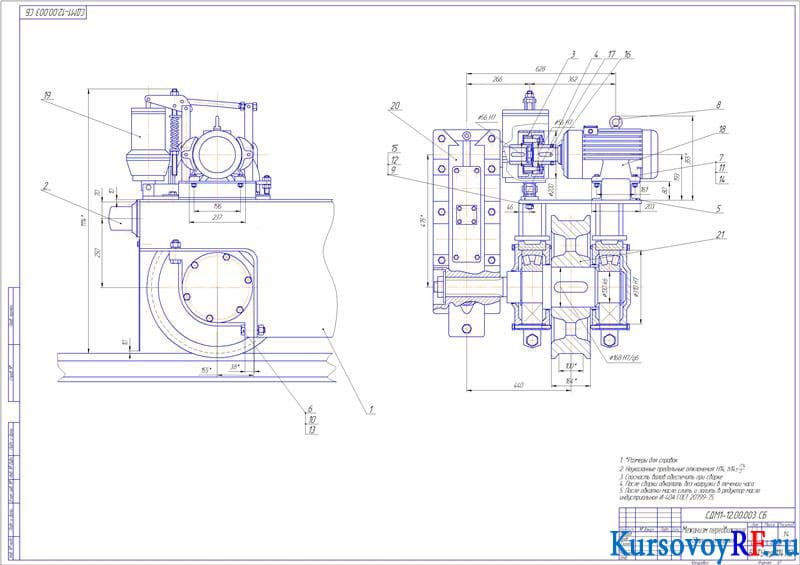

В представленной курсовой работе было выполнено общее описание устройства и принципа работы велосипедного крана. Рассчитан механизм подъема груза, составлена кинематическая схема. Определены барабан, крепления каната к барабану и электродвигатель. Построен усредненный график загрузки механизма подъема. Представлена схема определения силы прижатия планки к барабану, осуществлен выбор тормоза. Выполнен расчет механизма передвижения, составлена расчетная схема. Подобран и рассчитан электродвигатель, определены тормозные моменты. Рассчитана металлоконструкция, подобраны основные геометрические размеры фермы и сечения стержней. Проведена проверка сечения на прочность, определены сварные соединения. Рассмотрены основные вопросы охраны труда и техники безопасности. Дополнительные материалы: 4 дубликата чертежей в Автокаде.
