Технологический процесс изготовления головки поршня газового двигателя 6ЧН 18/22

Описание

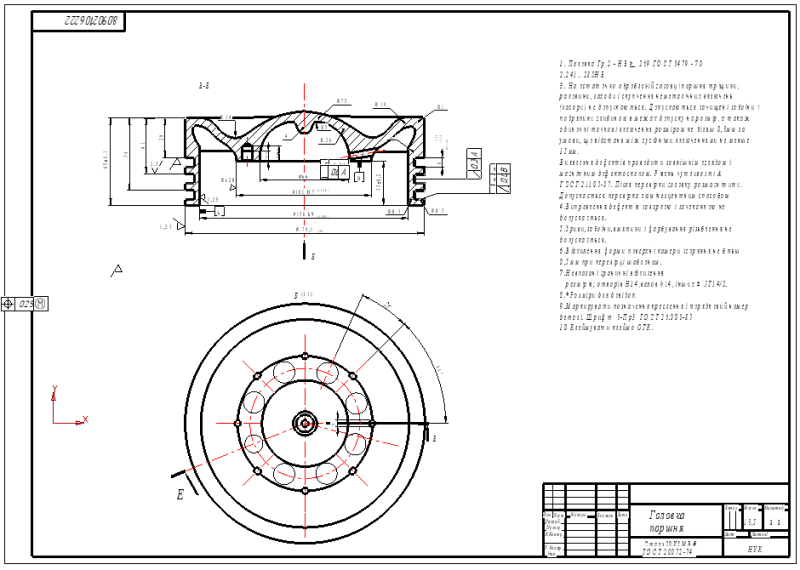

В курсовой работе производится разработка технологического процесса изготовления головки поршня двигателя 6ЧН 18/22.

Головка поршня сложной конструкции, из стали. Охлаждается маслом. Поскольку двигатель газовый, то температура в камере сгорания выше в отличие от дизеля, на этом обосновываем выбор материала и приведем преимущества.

1. Материал детали должен иметь высокую износостойкость внешней рабочей поверхности, и прочность самой конструкции. Этим нормам отвечает сталь 20ХЗМВФ ГОСТ20072-74.
2. Высокая надежность при высоких температурах сгорания в цилиндре.
3. Лучше охлаждения стальной головки поршня, обеспечивает работу поршневых, компрессионных колец.
4. Относительно низкая стоимость изготовления.
5. Предложенная конструкция головки поршня с отверстиями для охлаждения обеспечивает высокую ее прочность и жесткость.
6. Возможность заменить только головку поршня при срабатывании канавок под поршневые кольца, или их ремонта (наплавки).

Разработка технологического процесса.

005 Заготовительная (литье)

010 Токарная чернова

015 Токарная чистовая

020 Токарная чернова

025 Токарная чистовая

030 Токарная чернова

035 сверлильно

040 Токарная чистовая

045 Токарная чистовая

050 Шлифовальная

055 Контрольная
