Технологический процесс восстановления валика удвоителя Т30.37.114 с разработкой съемника роликоподшипников К-700

Описание

В курсовой работе производится разработка технологического процесса восстановления валика удвоителя.

Валики удвоителя работают при постоянных статических нагрузках на износ. В связи с этим их изготавливают их высокопрочной и износостойкой стали 50Х.

Основные дефекты, встречающиеся при эксплуатации валиков:

1. износ поверхности паза под фиксатор;
2. износ наружной поверхности под картер;

Эти дефекты возникают в результате длительной эксплуатации без ремонта или замены под действием истирающих сил.

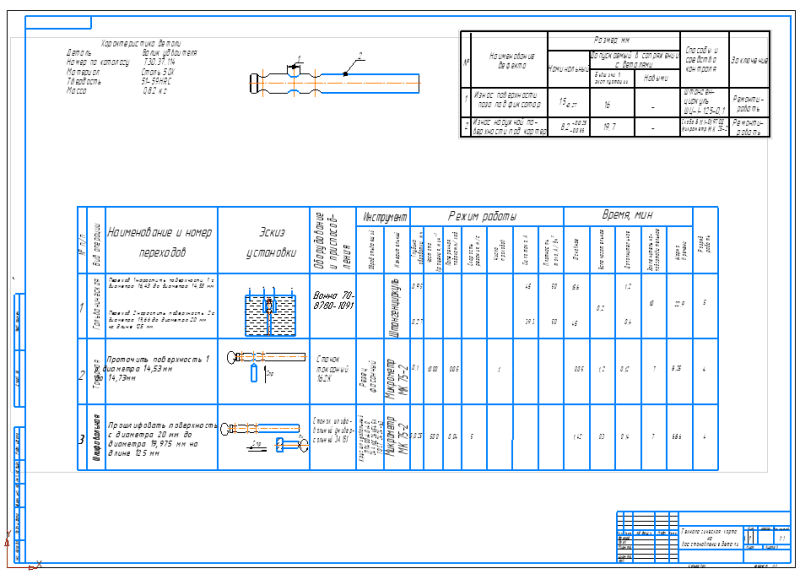

Валик удвоителя имеет следующие дефекты: износ поверхности паза под фиксатор (поверхность 1, износ 1,5мм на диаметр), износ поверхности под картер (поверхность 2, износ 0,255мм).

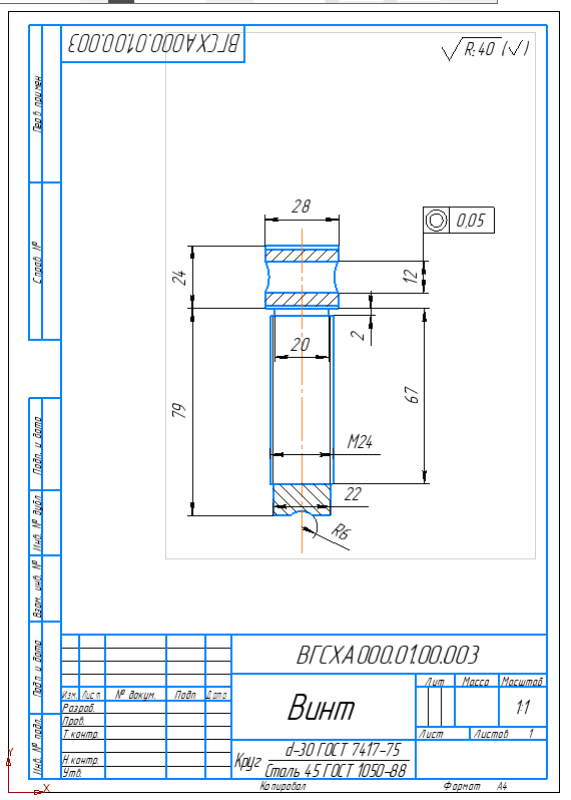

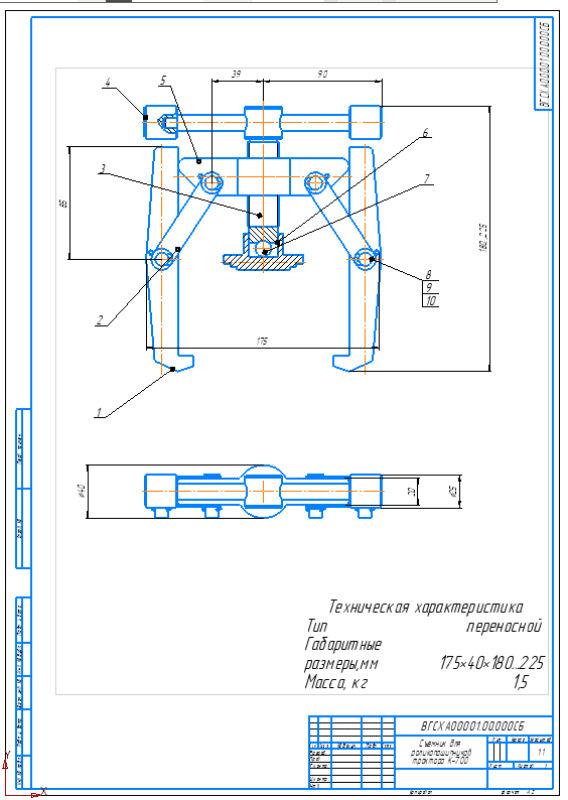

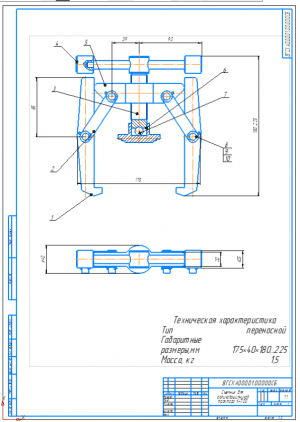

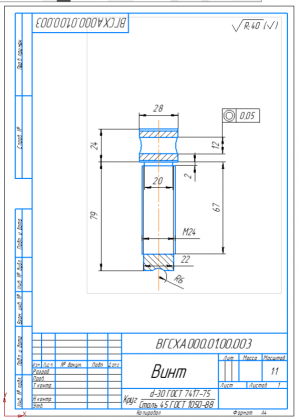

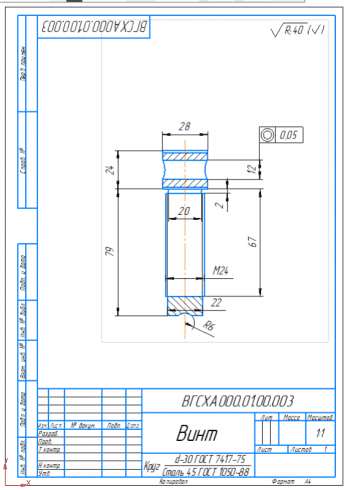

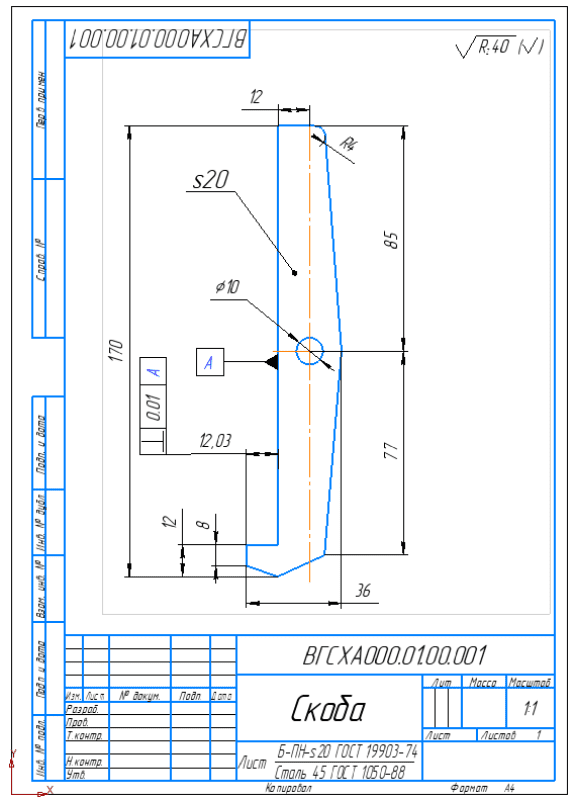

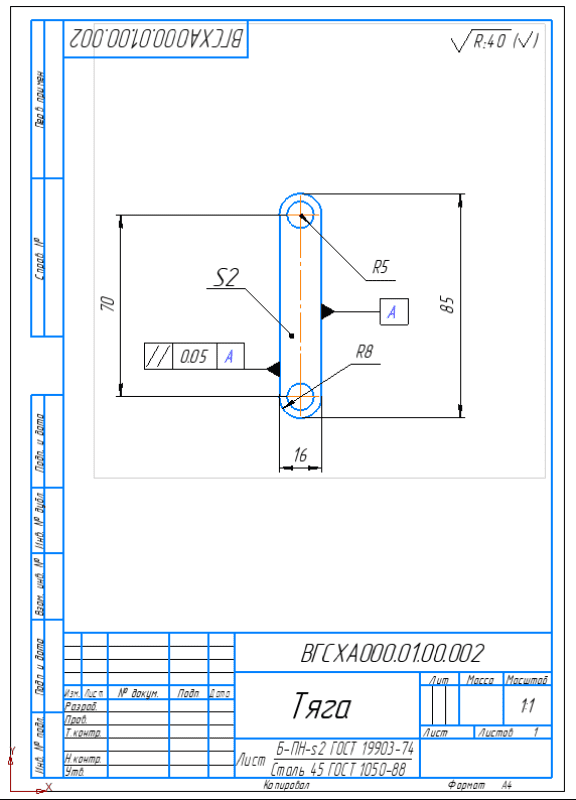

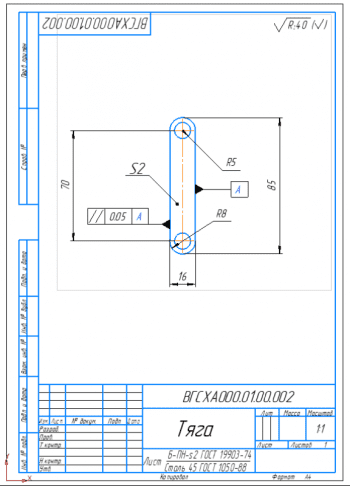

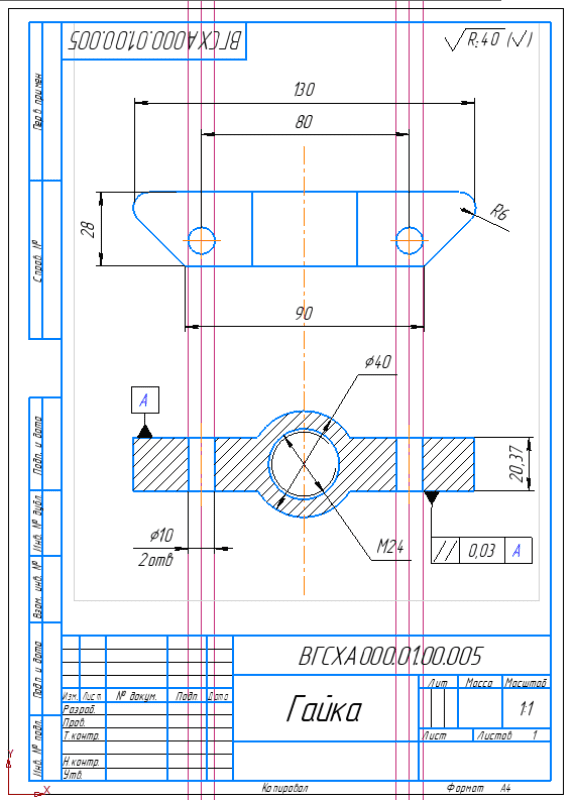

Выполнена разработка конструкции съемника для роликоподшипника трактора К-700. Съемник предназначен для выпрессовки роликоподшипника конического двухрядного и роликоподшипника 122 (например, для выпрессовки подшипника из саттелитов). Данное приспособление используется при ремонте ведущего моста трактора К-700. Перед выпрессовкой винт 3 полностью выкручивают. Далее с помощью скоб 1 съемник крепят и начинают закручивать винт 3. Пята 6 упирается в подшипник и при последующем ввинчивании она действует на подшипник, выталкивая его из посадочного гнезда. Пята 6 выполнена ступенчатой, благодаря чему нагрузка на внешнее и внутреннее кольца подшипников распределяется равномерно. Чтобы не происходило заедания пяты, внутри нее установлен шарик 7.
