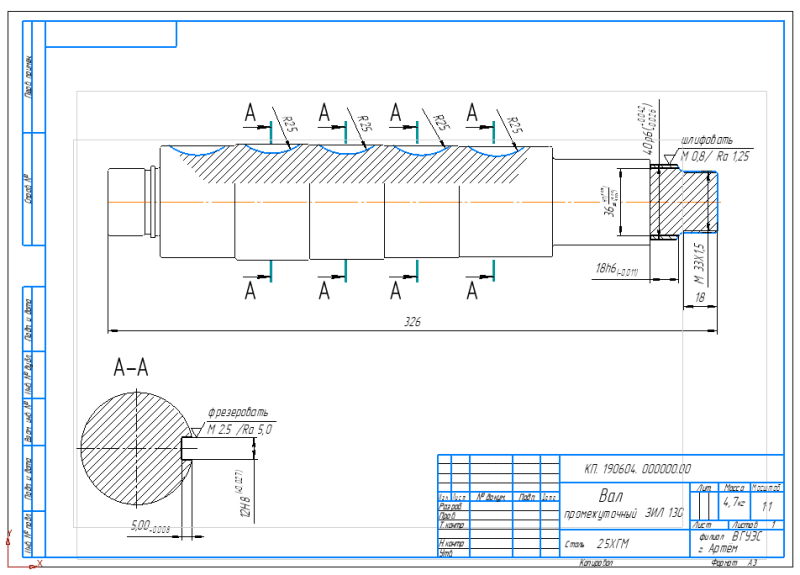

Ремонт и восстановление промежуточного вала коробки передач автомобиля ЗИЛ-130

  №

п\п

 Дефект

                                   Способ устранения

             №

Опер.

Наименование и содержание операции

 Установочная база

1

2

3

4

5

6

1

Износ поверхности под задний шарикоподшипник

Установка дополнительной ремонтной детали

1

Токарная

Проточить поверхности под задний шарикоподшипник  до размера 36мм.

Центра используемые при изготовлении детали

2

Механическая

Запрессовать втулку на вал при помощи пресса

Торец вала, поверхность переднего

подшипника, посадочное место под шестерню

3

Токарная

Проточить поверхности под задний шарикоподшипник  до номинального  размера 40р6мм.

Центра используемые при изготовлении детали

4

Шлифовальная

Шлифовать вал до номинального размера

Центра используемые при изготовлении детали

2

Срыв и смятие резьбы более двух ниток

Проточить резьбу  и нарезать резьбу меньшего диаметра

1

Токарная

сточить резьбу  до размера 33мм.

Центра используемые при изготовлении детали

2

Токарная

Нарезать резьбу резцом диметр 33 мм. шаг 1,5мм.

Центра используемые при изготовлении детали

3

Износ поверхности под шпонку

Фрезеровать на фрезерном станке посадочное место под шпонку

1

Фрезерная

Фрезеровать на фрезерном станке посадочное место под шпонку до размера 12 H8-5.0

Цилиндрическая часть вала

№ п\п

Наименование и содержание операции

Оборудование

Приспособление

Инструмент

Рабочий

Измерительный

1

2

3

4

5

6

1

Токарная

Проточить посадочное место род подшипник до размера 36р6

Токарный станок1К62  ОСТ 2 квалитет 6

Проходной резец с напайкой  из сплава Т5К10

Микрометр ГОСТ 6507-68

2

Токарная

Проточить вал под резьбу до размера 33,5h6

Токарный станок1К62  ОСТ 2 квалитет 6

Проходной резец с напайкой  из сплава Т5К10

Микрометр ГОСТ 6507-68

3

Слесарная Закрепить вал в приспособление для удержания вала

Приспособление для удержания вала

Ключ накидной гаечный 14 мм

4

Слесарная

Установить приспособление с валом на пресс

Пресс

Приспособление для удержания вала

5

Механическая

Запрессовать втулку на вал при помощи пресса

Пресс

Приспособление для удержания вала

6

Фрезерная

Фрезеровать шпон-паз до размера 12H8

Фрезерный станок ОСТ 2 квалитет 6

Тисы

Фреза

Диаметр 50,00 мм

Штангенрейсмус ГОСТ 164-73

7

Токарная

Проточить посадочное место под подшипник до размера диаметр 40р6мм.

длина18мм.

Токарный станок 1К62 ОСТ 2 квалитет 6

Проходной резец с напайкой  из сплава Т5К10

Микрометр ГОСТ 6507-68

8

Токарная

Проточить вал под резьбу до размера 33h6

Токарный станок 1К62 ОСТ 2 квалитет 6

Проходной резец с напайкой  из сплава Т5К10

Микрометр ГОСТ 6507-68

9

Токарная

Нарезать резцом резьбу М33х1,5g6

Токарный станок1К62  ОСТ 2 квалитет 6

Резьбовой резец с напайкой  из сплава Т15К6

Шагомеры    НЦ-1; НЦ-2; НЦ-3; ГОСТ 3883-74; кольца резьбовые не регулируемые проходные и непроходные ГОСТ 1774-71

10

Токарная.

Шлифовать в токарном станке посадочное место под подшипник до номинального размера 40p6-1.25,

Токарный станок 1К62 ОСТ 2 квалитет 6

Приспособление для удержания наждачной бумаги

Наждачная бумага 5мкр

Микрометр ГОСТ 6507-68,
