Пояснительная записка (в программе Word) 7 стр., 2 источника
Чертежи (в программе Компас) 7 листов плакатов и чертежей, 1 лист спецификации
ВУЗ Ижевский ГТУ

Курсовой проект по дисциплине: «Машины для земляных работ»

В курсовом проекте представлена характеристика и конструкция экскаватора. Произведен общий расчет экскаватора, в том числе определен радиус, описываемый при повороте ковша режущими кромками зубьев, расчетная толщина стружки, максимальное сопротивление при копании грунта, определена мощность насосной установки, и минимальная подача насоса, а также мощность двигателя. Выполнен расчет гидроцилиндра стрелы, в том числе определена толщина стенки гидроцилиндра, площадь поршня и усилие развиваемое штоком гидроцилиндра.

Чертежи курсовой работы (в программе Компас)

1.Чертеж схема гидравлическая общая (формат А 1 )
2.Чертеж гидроцилиндр стрелы экскаватора ЭО-4121 Сборочный чертеж (формат А 1 )

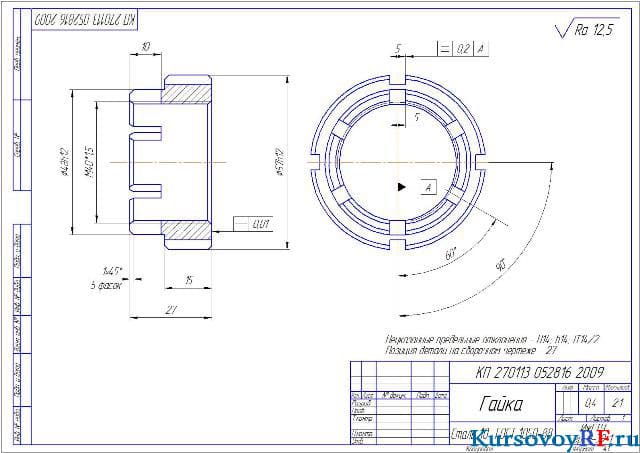

3.Чертеж гайка деталь (формат А 3)

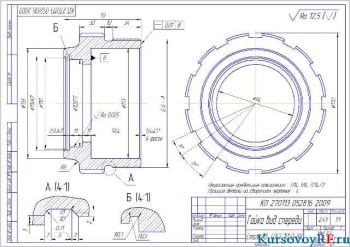

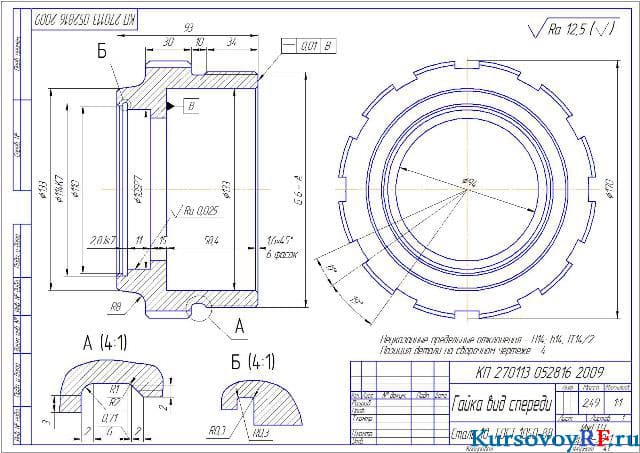

4.Чертеж гайка вид спереди деталь (формат А 3)
5.Чертеж бобышка деталь (формат А 3)
6.Чертеж поршень деталь (формат А 3)

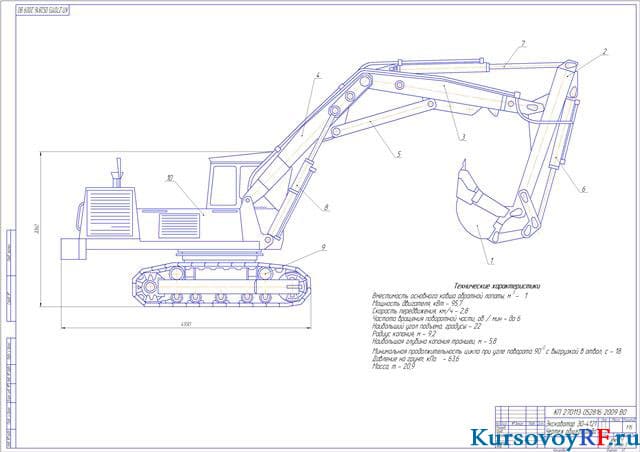

7.Чертеж экскаватор ЭО-4121Чертеж общего вида (формат А 1)
