Курсовой расчет рулевого управления автомобиля ЗИЛ-4333

Код: 02.01.01.05.07.02
Разместил: Антон Смолин

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 12 стр., 1 табл., 3 рис., 7 источников
Чертежи (в программе Компас) 5 листов плакатов и чертежей, 1 лист спецификации
ВУЗ ИжГТУ

Курсовой проект по дисциплине: «Автомобили»

В курсовой работе приведены исходные данные, кинематическая схема управления рулевого с неразрезной трапецией и объединенным гидроусилителем ЗИЛ-4333 и расчетная схема сошки рулевой и карданного шарнира. Рассмотрены этап сопротивления при повороте управляемых колес, рулевая сошка, усилия рулевого колеса при повороте на месте, рулевой вал, гидроусилитель руля, передаточное силовое число рулевого управления, механизм рулевой, вал сошки рулевой, поперечная тяга, палец шаровый рулевого наконечника, крестовина шарнира карданного неравных угловых скоростей. Определено усилие на рулевом колесе для поворота на месте.

Чертежи курсовой работы (в программе Компас)

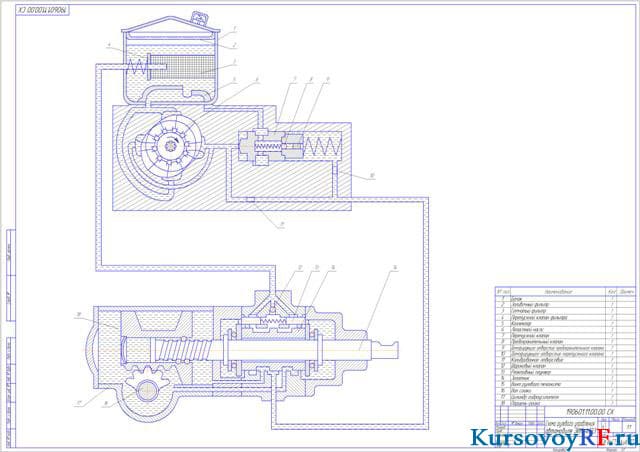

  1. Чертеж схемы рулевого управления автомобиля ЗИЛ-4333 (формат А1)

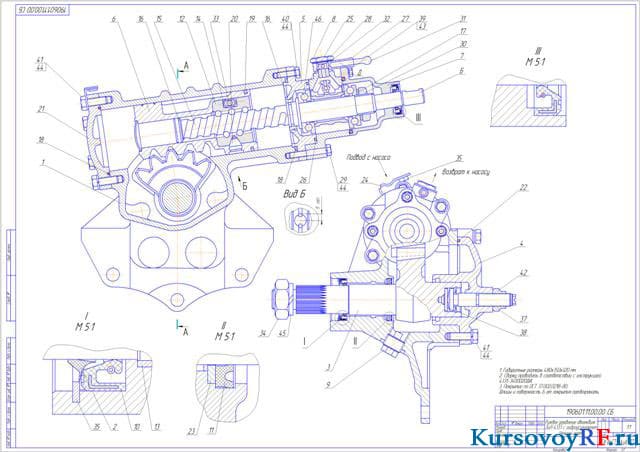

  2. Чертеж сборочный рулевого управления автомобиля ЗИЛ-4333 с гидроусилителем (формат А1)

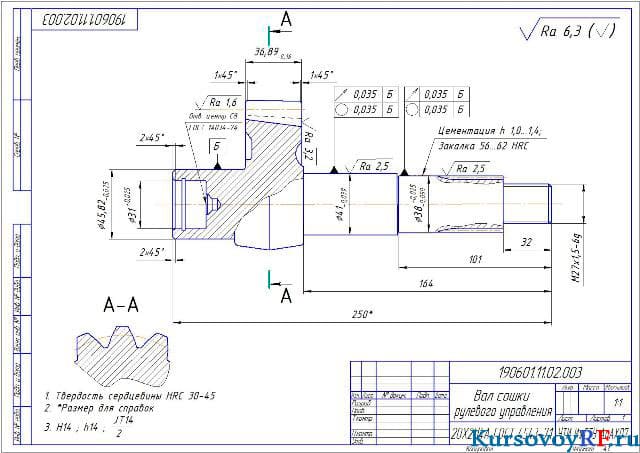

  3. Чертеж детали вал сошки рулевого управления (формат А3)

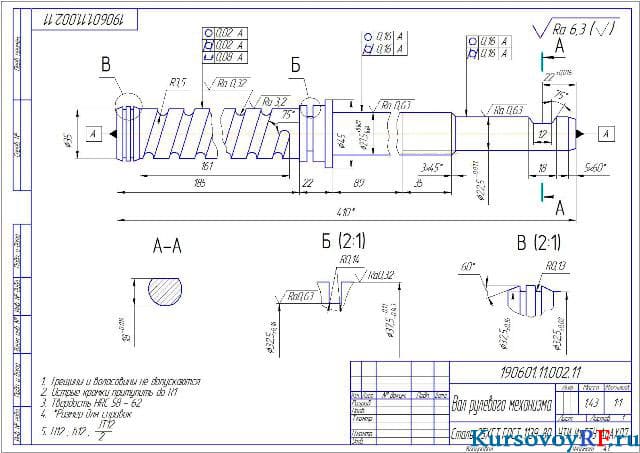

  4. Чертеж детали вал рулевого механизма (формат А3)

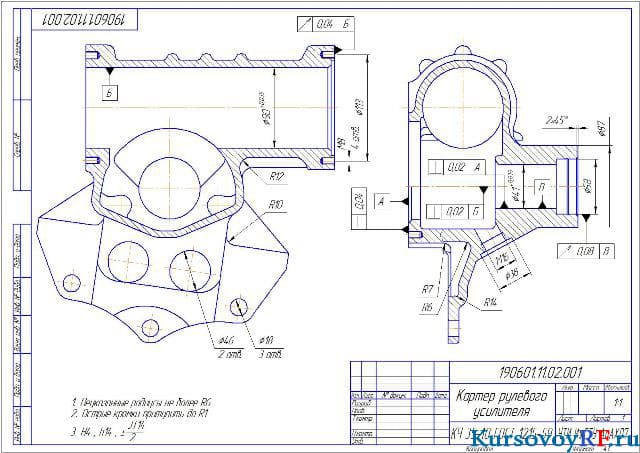

  5. Чертеж картера рулевого усилителя (формат А3)
