Конструкция насоса усилителя привода руля

Пояснительная записка (в программе Word) 38 стр., 2 табл., 6 рис., 6 источников, 3 приложения
Чертежи (в программе Компас) 9 листов плакатов и чертежей, 2 листа спецификации
ВУЗ МГТУ им.Баумана

Курсовой проект по дисциплине: «ОГМ и ГП»

В курсовой работе определены контактные напряжения и геометрические размеры верхней кромки пластины, выбраны подшипники. Произведены гидравлический расчет, расчеты направляющей статора, сил, действующих на пластину, сил прижима к статору распределительного диска, распределительных дисков, диаметров всасывающего и нагнетательного диска плавающего типа, шпоночного соединения на смятие и срез, балансовый расчет насоса. При выборе конструкции насоса и гидромотора для гидропривода нужно учитывать не только особенности их конструкции, влияющие на бесшумность работы и равномерность подачи, на срок службы и износостойкость, но также на технические факторы, определяющие стоимость насоса при серийном производстве на специализированном заводе.
Дополнительные материалы: Пластинчатые регулируемые Г12 на 3 листах в программе Word, Расчетно-пояснительная записка на тему «Косинусоидальное изменение ускорения пластины пластинчатого насоса от угла поворота» на 8 листах в программе Word, Рисунок в формате jpeg.

Чертежи курсовой работы (в программе Компас)

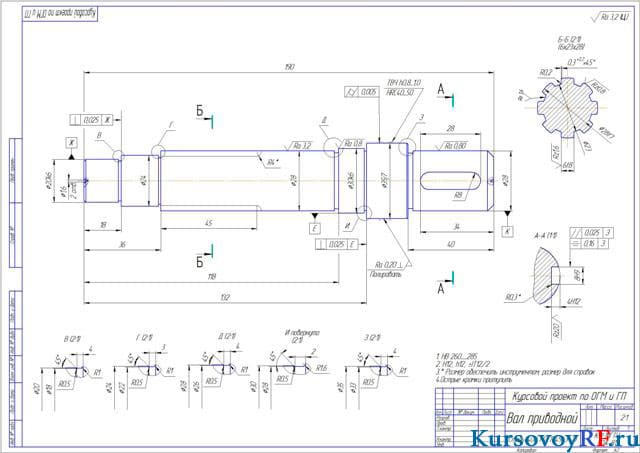

1. Чертеж детали вал приводной (формат А2)

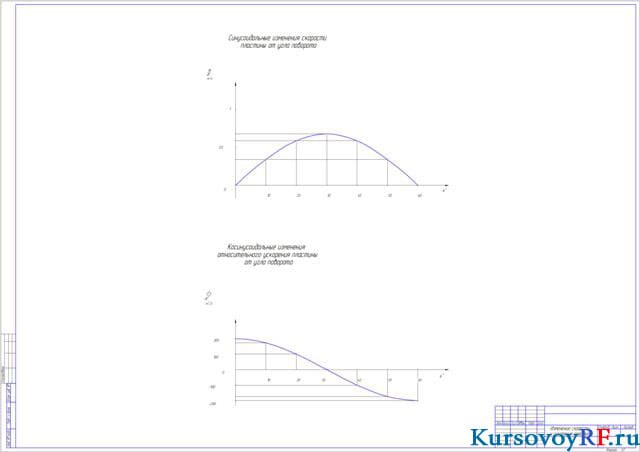

2. Чертеж графиков изменения скорости и ускорения пластины (формат А1)

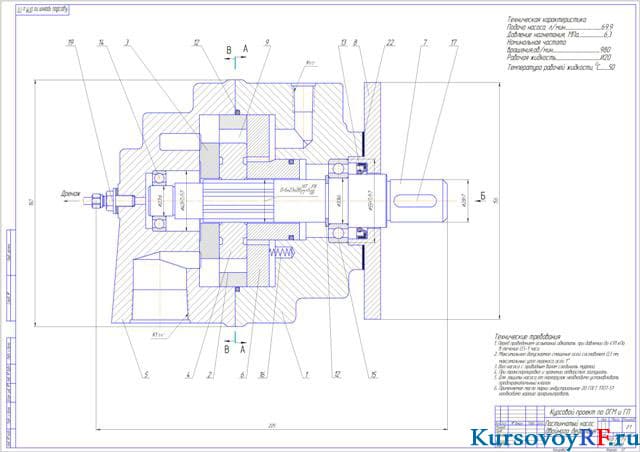

3. Чертеж пластинчатого насоса двойного действия (формат А1)

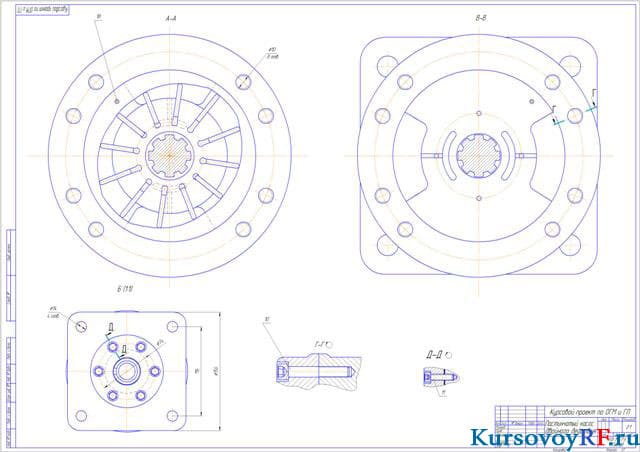

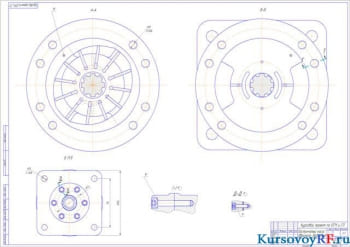

4. Чертеж пластинчатого насоса двойного действия2 (формат А1)

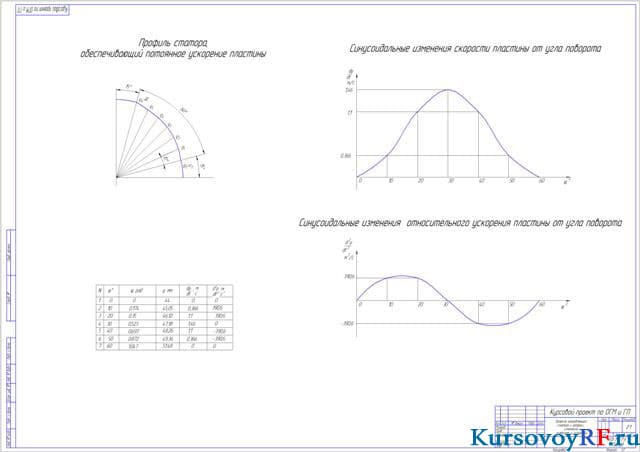

5. Чертеж профиля направляющей статора и графики изменения скоростей и ускорений (формат А1)

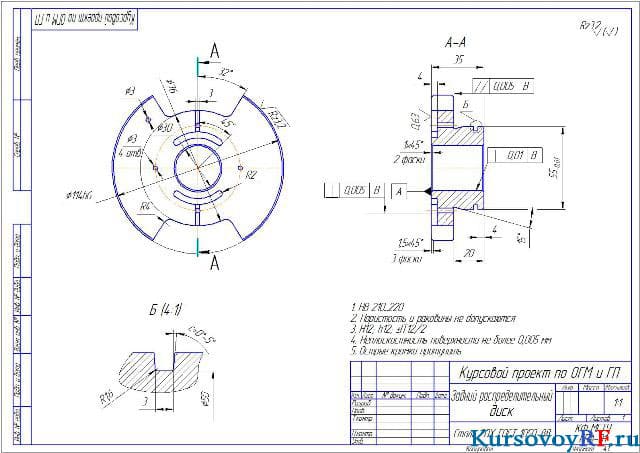

6. Чертеж детали заднего распределительного диска (формат А3)

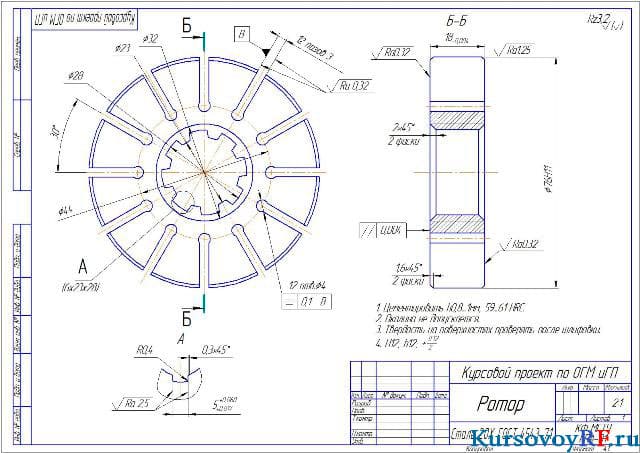

7. Чертеж детали ротор (формат А3)

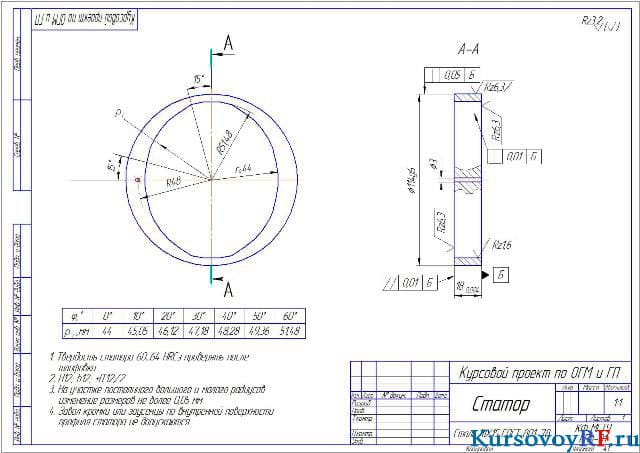

8. Чертеж детали статор (формат А3)

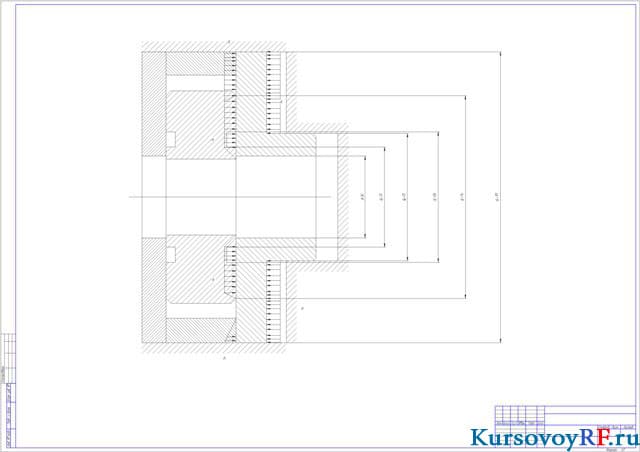

9. Чертеж расчетной схемы (формат А1)
