Пояснительная записка (в программе Word) 42 с., 3 табл., 9 рис., 7 источников
Чертежи (в программе Компас и Автокад) 4 листа плакатов и чертежей, спецификации 4 листа

Проект по дисциплине «Расчет АТ»

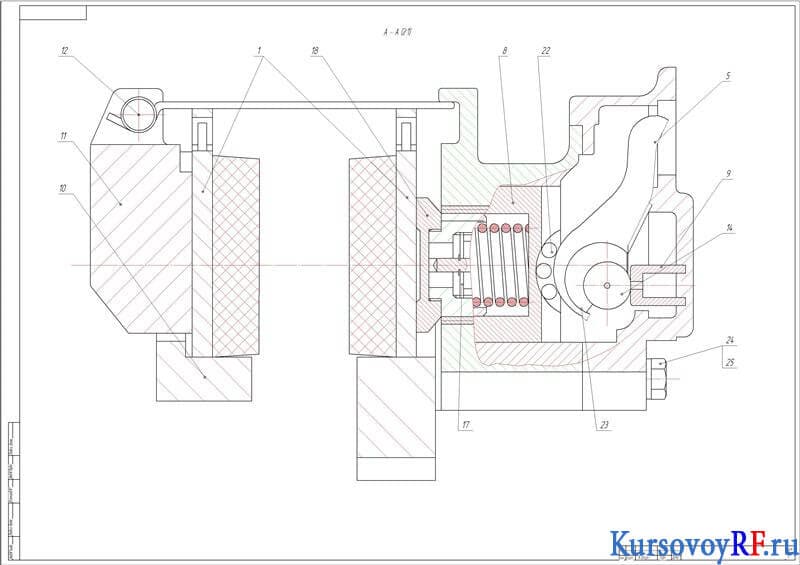

В данной курсовой работе был выполнен обзор автомобилей-аналогов, представлена общая характеристика автомобиля прототипа. Проведен анализ тормозных механизмов и систем, выполнен рисунок разреза тормозного дискового механизма Knorr. Осуществлен патентный поиск, выполнен проектировочный расчет тормозной рабочей системы. Составлена расчетная схема нагружения тормозного диска, изучен процесс торможения при постоянном отношении тормозных моментов задних и передних тормозов. Произведен прочностной расчет тормозного диска, описаны основные условия дорожных испытаний. Определена эффективность тормозной рабочей системы. Составлена таблица режима контрольного торможения при испытаниях «ноль».

Чертежи

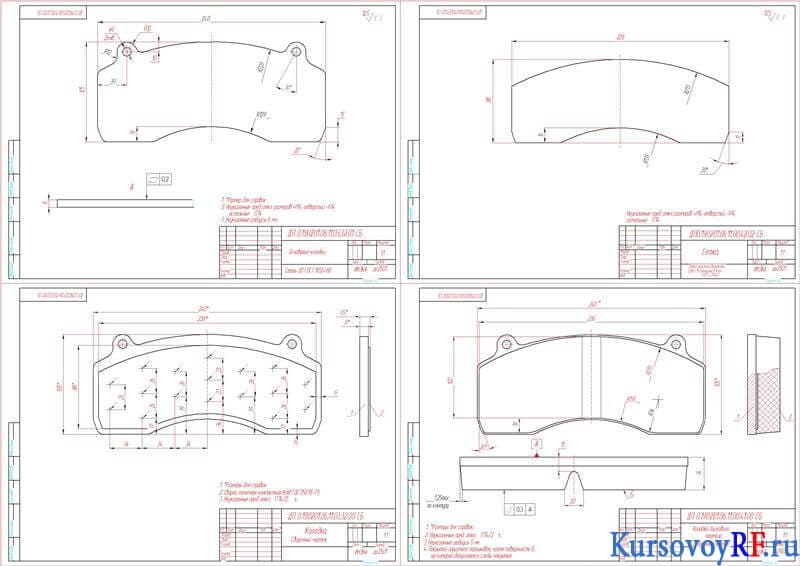

Чертеж Деталировка (основание колодки, сетка, колодка сборный чертеж, колодка дискового тормоза сборный чертеж) (формат А3)

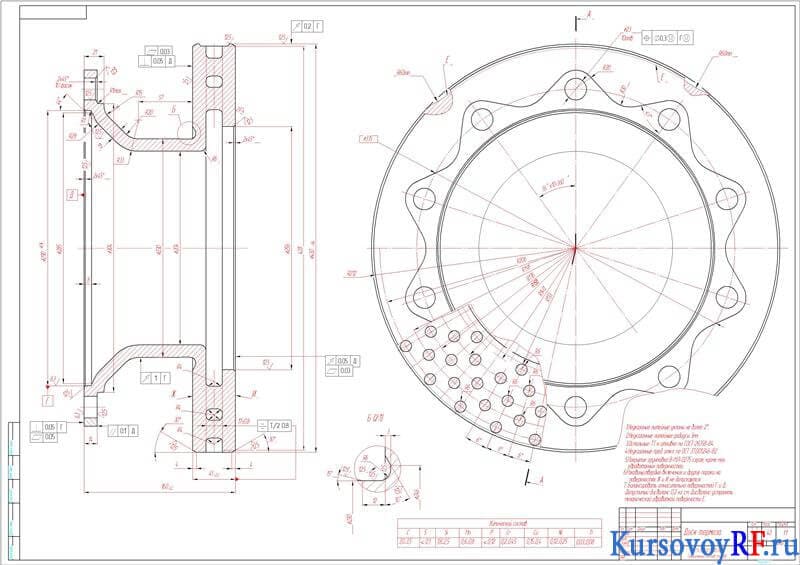

Чертеж деталь диск тормоза (формат А1)

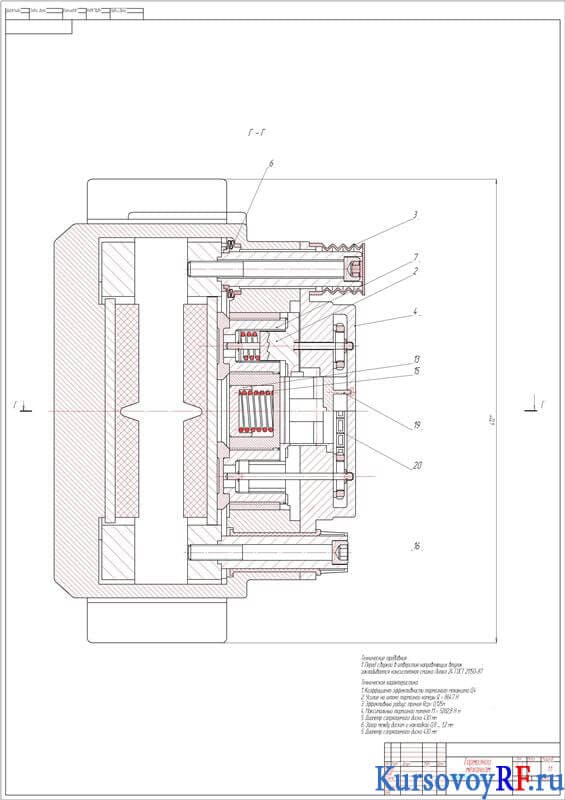

Чертеж Тормозной механизм (формат 2хА1)
