Разработка технологического процесса изготовления рычага привода малого тормоза

Пояснительная записка (в программе Word) 28 с., 6 табл., 1 рис., 13 источников
Чертежи (в программе Компас и Автокад) 11 листов плакатов и чертежей
ВУЗ ХАРЬКОВСКИЙ НАЦИОНАЛЬНЫЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ УНИВЕРСИТЕТ

Проект по дисциплине «Основы технологии производства и ремонта машин»

В представленной курсовой работе был проведен анализ технологичности детали. Определены химический состав и механические свойства ковкого чугуна. Составлен маршрут создания рычага привода ручного тормоза, на основании исходных данных были рассчитаны припуски на обработку. Приведен чертеж заготовки рычага привода ручного тормоза малого. Определены режимы резания, проведена технологическая подготовка создания детали с помощью ГПС. Разработаны технологический маршрут для ГВС и управляющая программа для станка с ЧПУ. Спроектирована технологическая оснастка, составлено уравнение равновесия объекта. Найдены диаметр цилиндра и сила сопротивления перемещения поршня.

Чертежи

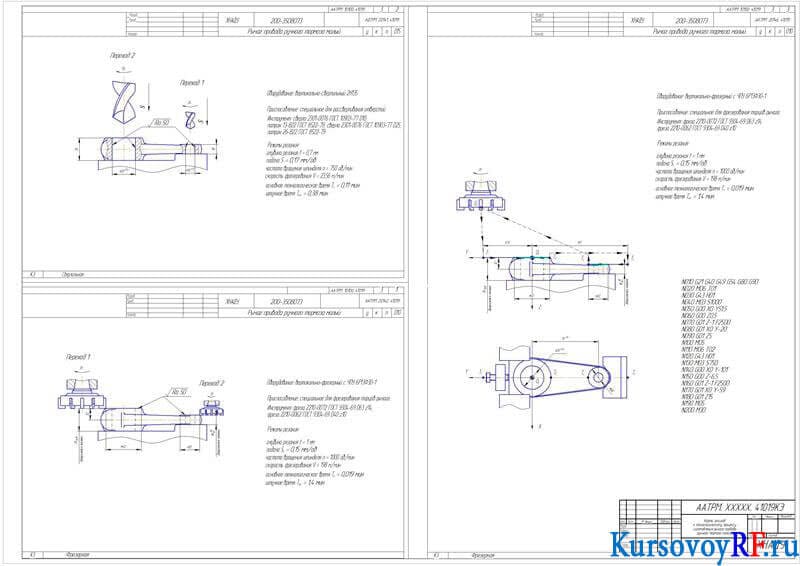

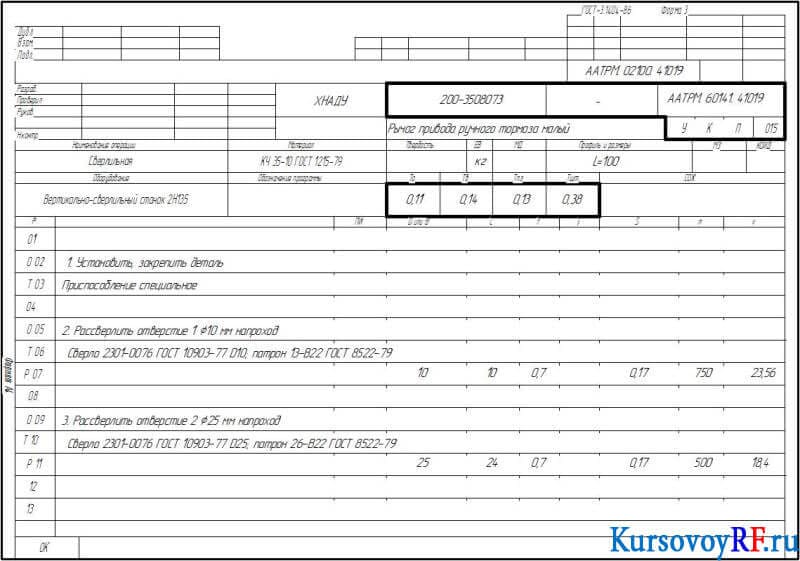

1. Чертеж Карты эскизов к технологическому процессу изготовления рычага привода ручного тормоза малого (формат А1)

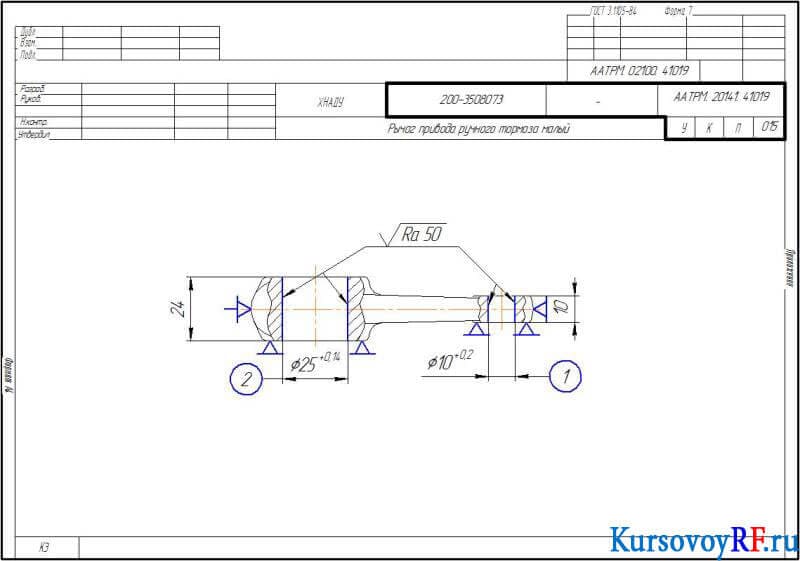

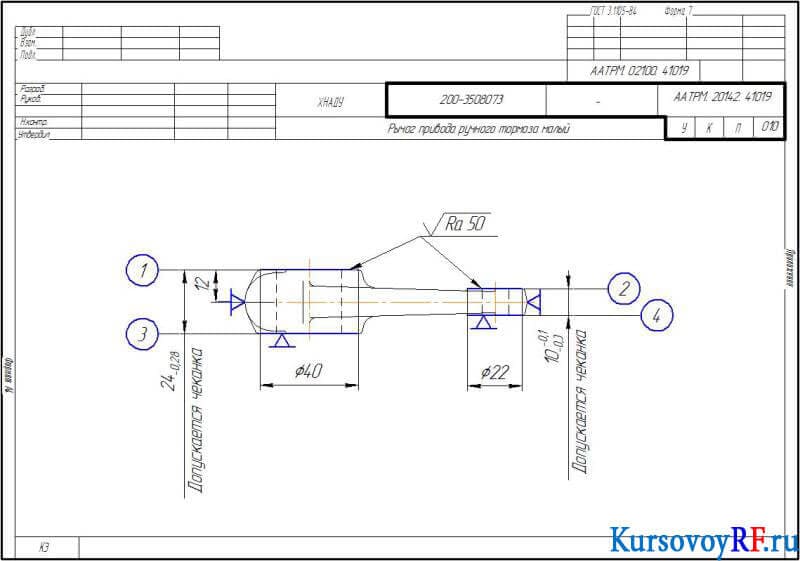

2. Чертеж КЭ-010 (формат А4)

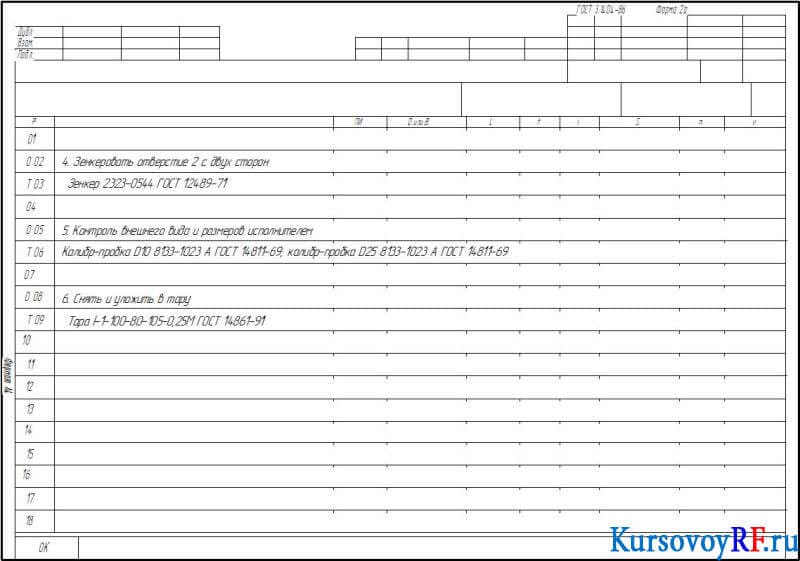

3. Чертеж КЭ-015 (формат А4)

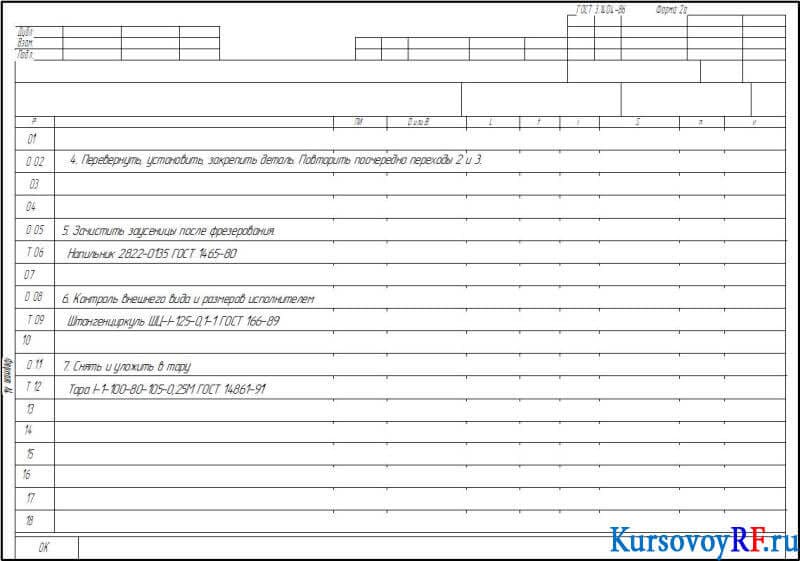

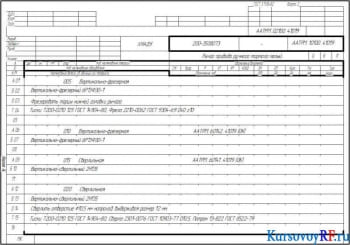

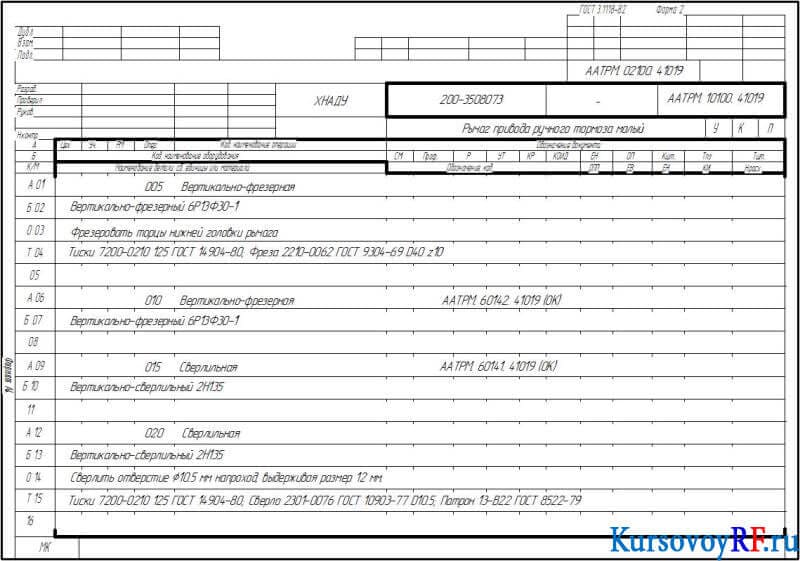

4. Чертеж МК1(формат А4)

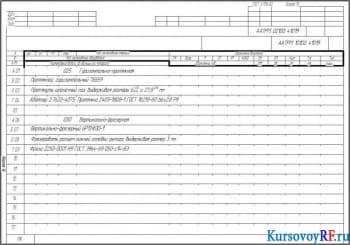

5. Чертеж МК2 (формат А4)

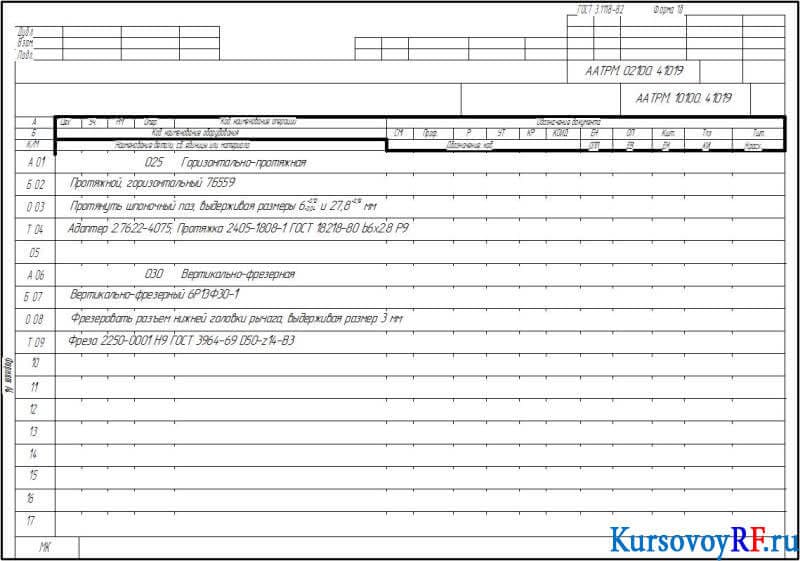

6. Чертеж ОК2-010 (формат А4)

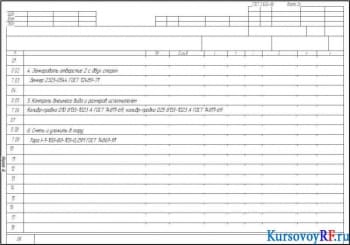

7. Чертеж ОК2-015 (формат А4)

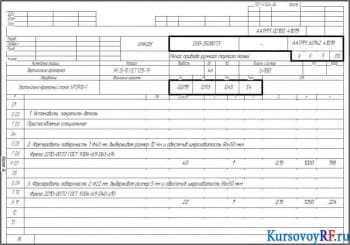

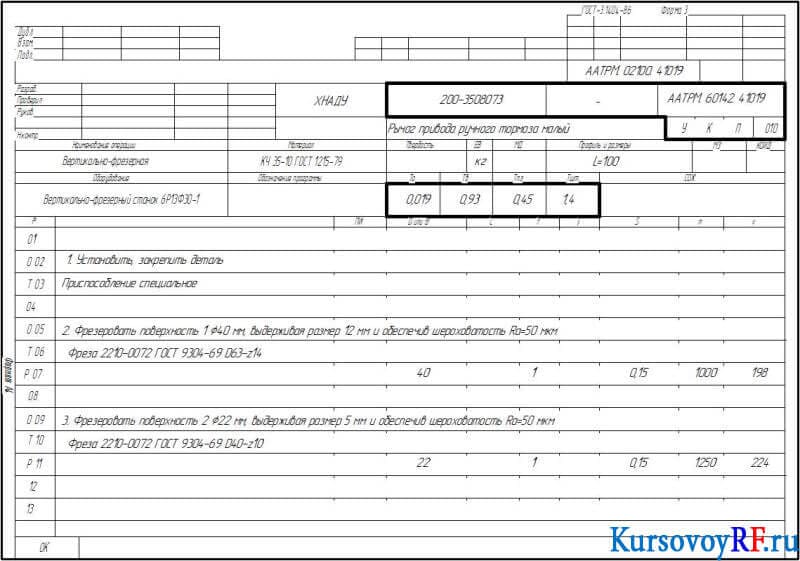

8. Чертеж ОК-010 (формат А4)

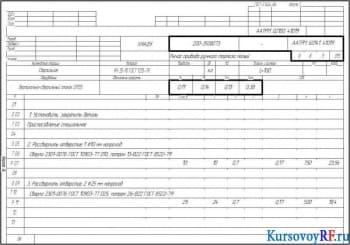

9. Чертеж ОК-015 (формат А4)

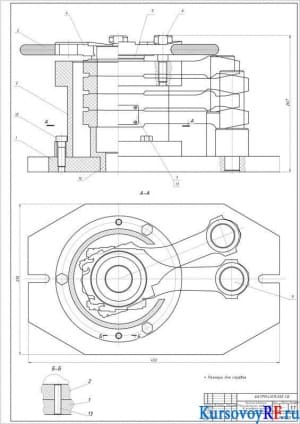

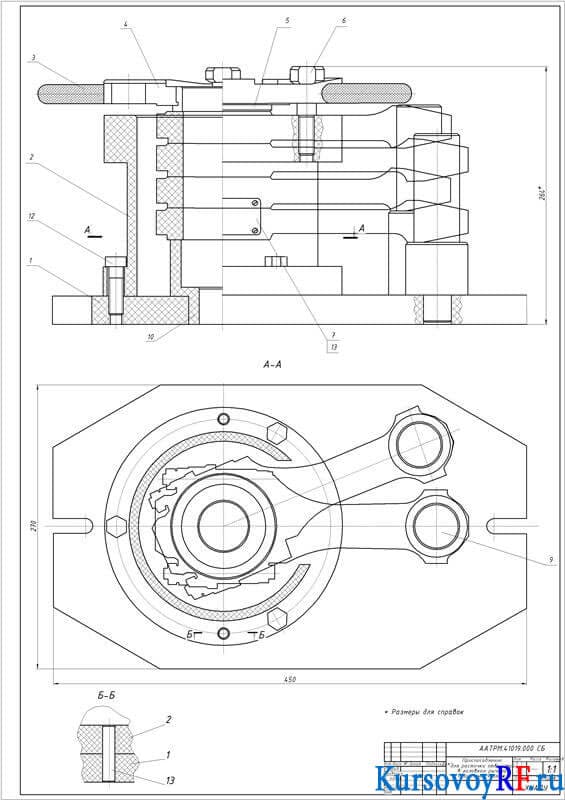

10. Чертеж Приспособление для расточки отверстий в головках рычага, Сборочный чертеж (формат А1)

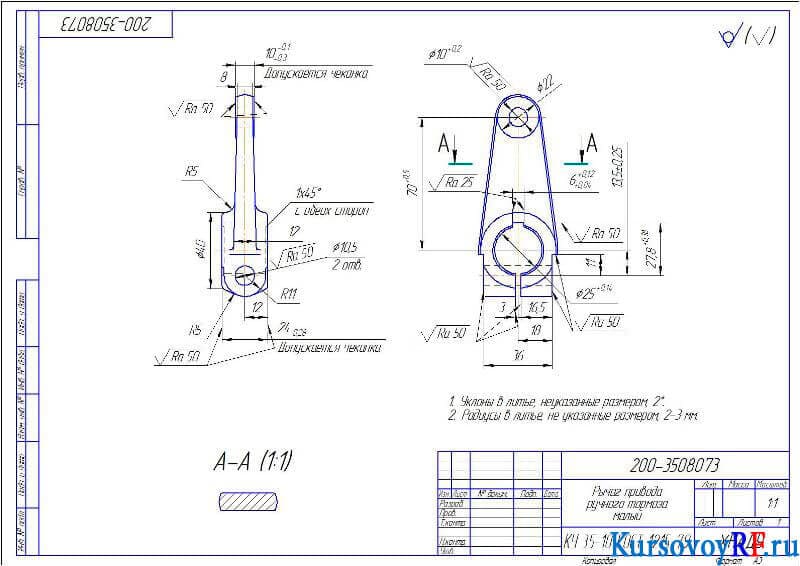

11. Чертеж Рычаг привода ручного тормоза малый (формат А3)
