Пояснительная записка (в программе Компасе) 27 с., 6 рис., 3 источника, 3 приложения

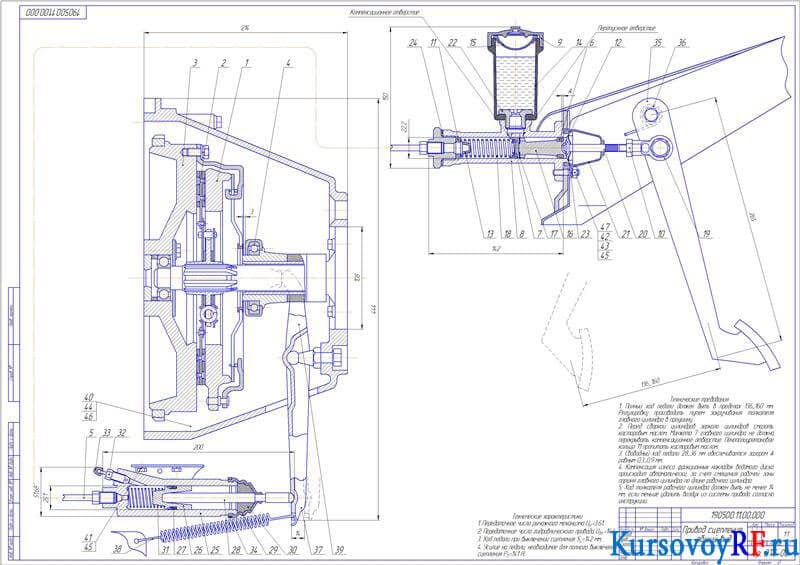

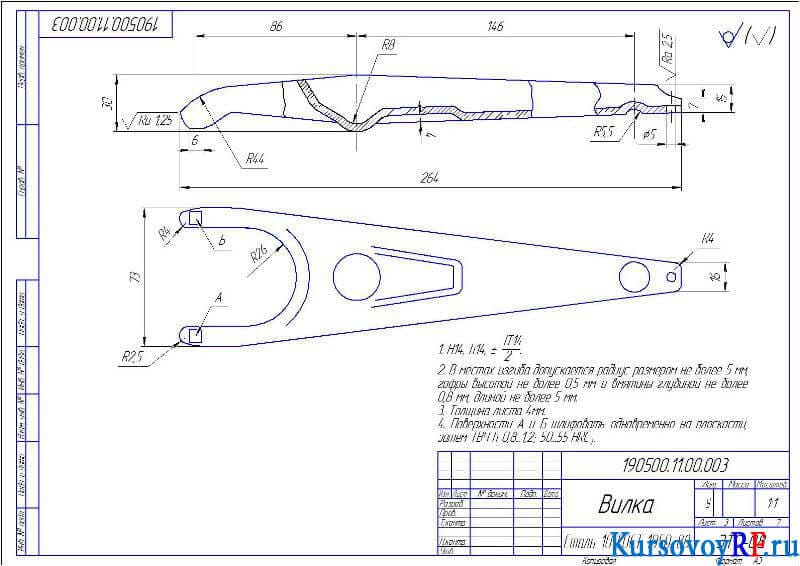

Чертежи (в программе Компас) 4 листа плакатов и чертежей, спецификации 6 листов

Проект по дисциплине «АТС»

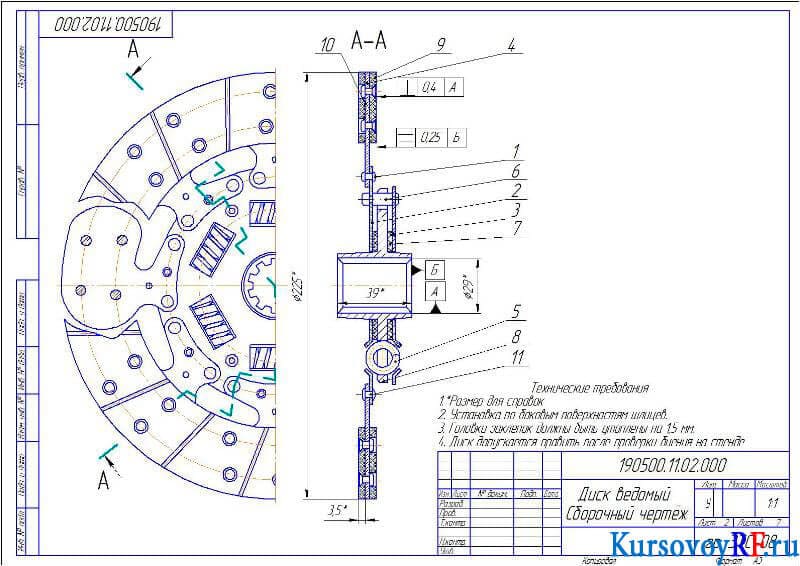

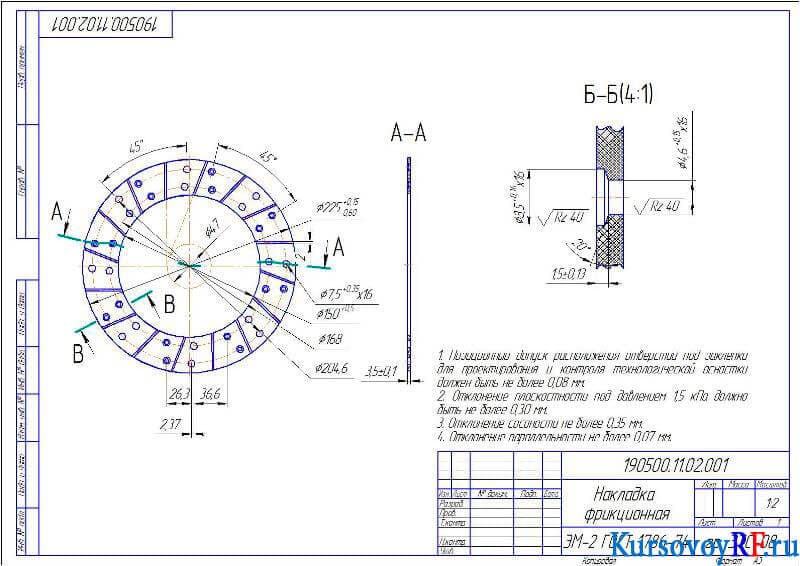

В представленной курсовой работе было выполнено общее описание существующих конструкций. Выполнены чертежи диафрагменного сцепления, ведомого диска сцепления и гидравлического привода. На основании представленных исходных данных были определены параметры ведомого диска и вала. Рассчитаны удельная работа буксования и размеры нажимного диска, выполнен расчет на нагрев. Вычислены диски трения, шлицы ступицы и гасителя крутильных колебаний, составлена расчетная схема диафрагменной пружины. Определены подшипник выключения сцепления и рычажной механизм выключения с гидравлическим приводом управления. Рассмотрены основные вопросы технического обслуживания спроектированной конструкции.

Чертежи
