Призменный монокуляр: курсовой проект с чертежами

Пояснительная записка (в программе Word) 32 с., 5 табл., 4 рис., 7 источников, 3 приложения
Чертежи (в программе Компас) 3 листа плакатов и чертежей
ВУЗ МГТУ им. Н.Э. Баумана

Описание

Проект по дисциплине «Прикладная оптика»

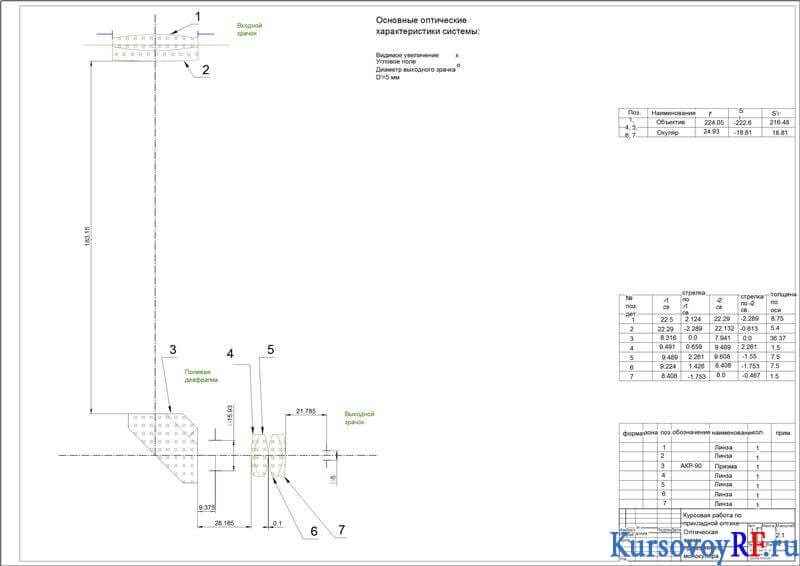

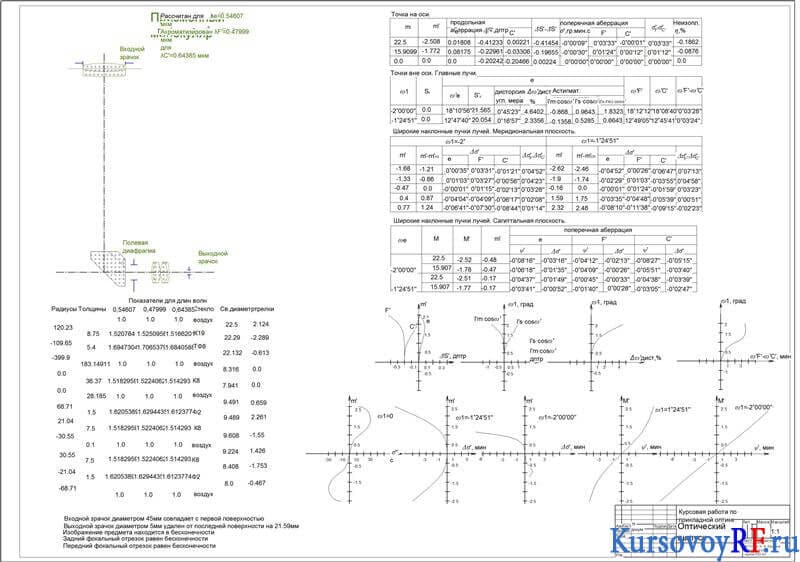

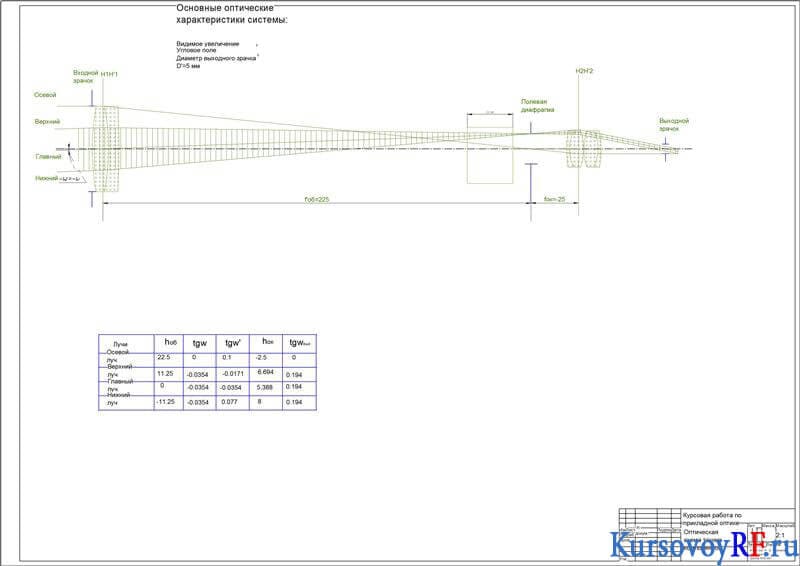

В данной курсовой работе было представлено техническое задание на курсовой проект, выполнено краткое описание выбора оптической схемы. Произведен расчет основные оптические характеристики, осуществлен габаритный расчет. Определены угловое поле и фокусное расстояние окуляра, диаметр входного зрачка, а также призма. Рассчитаны аберрации окуляра и призмы, а также объектива, произведен расчет объектива. Дана оценка качества изображения оптической системы призменного монокультура, осуществлен светотехнический расчет. В графической части работы были выполнены чертежи оптической схемы призменного монокультура и тонких компонентов.
