Проектирование системы автоматизации фракционирующей установки К-101

Описание

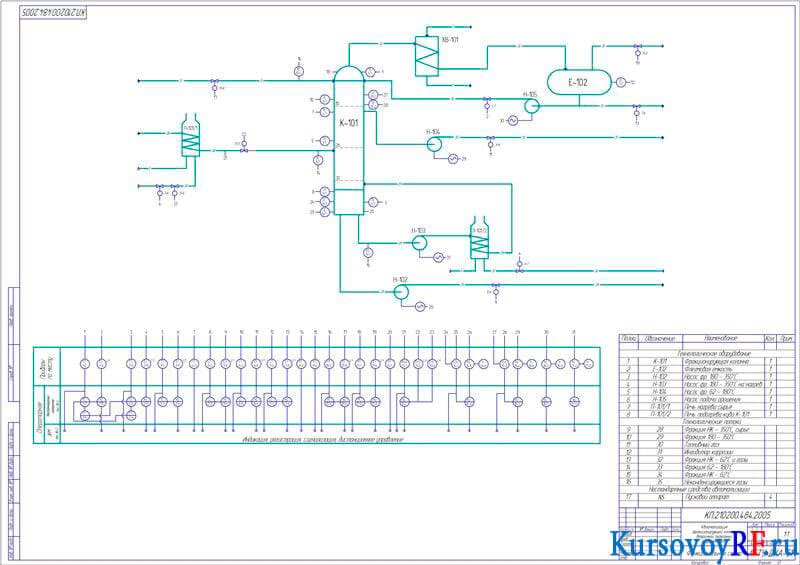

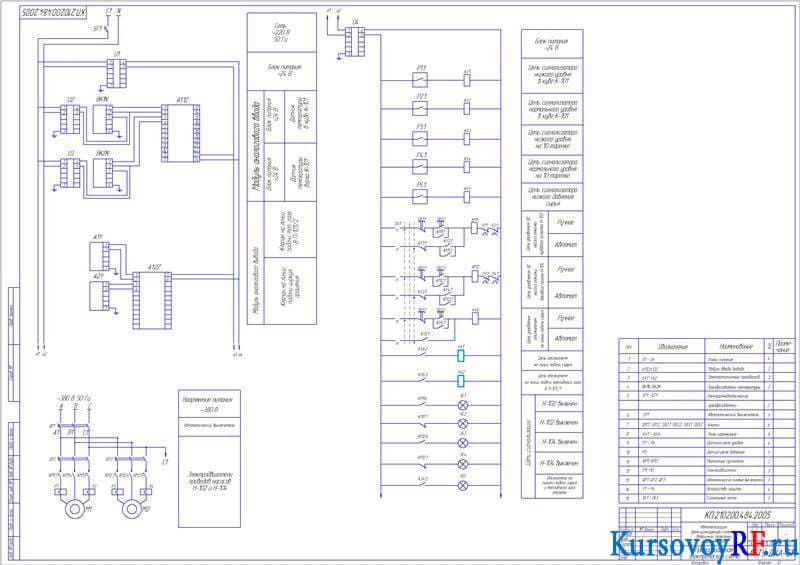

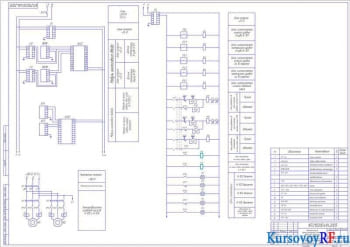

 Проект по дисциплине «Проектирование систем управления»
