Программная обработка на токарно-винторезном станке модели 16К20Ф3С32 с ЧПУ

Описание

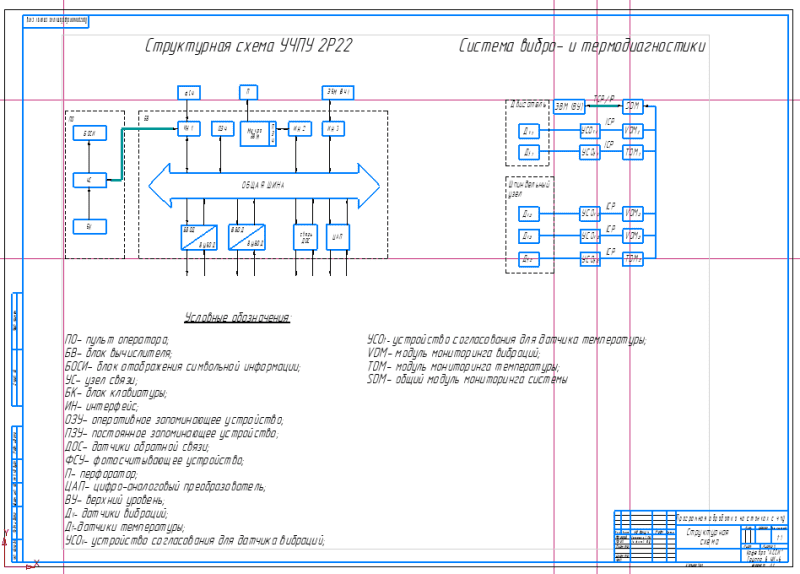

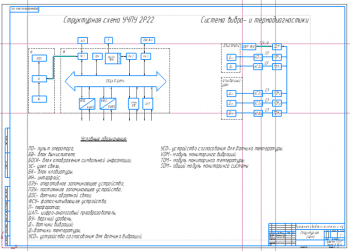

В результате выполнения курсовой работы по дисциплине "Программная обработка на станках с ЧПУ" была подготовлена документацию для изготовления штуцера на станке оснащенного системой управления ЧПУ. Для чего был выбран станок 16K20Ф3С32 с системой ЧПУ типа 2Р22. А так же был выбран режущий и вспомогательный инструмент, разработан технологический маршрут получения детали. Были произведены расчеты режимов резания.

Для наглядности выполнены эскизы технологических операций. По составленному технологическому процессу, эскизам наладок и рассчитанным режимам резания составлена управляющая программа.

В данной курсовой работе будут рассматриваться основные этапы разработки управляющей программы: технологическая и математическая подготовка программы, для этого на основе чертежа детали будут выбраны  заготовка, система ЧПУ, технологическое оборудование. В конечном этапе курсовой работы, после описания технологического маршрута обработки, назначения режимов резания, должна быть разработана управляющая программа.

Цель курсовой работы выполняемой по дисциплине "Программная обработка на станках с ЧПУ" подготовить документацию для изготовления штуцера на станке оснащенного системой управления ЧПУ.

 Для чего требуется:

1. Выбрать заготовку.
2. Выбрать режущий и вспомогательный инструмент.
3. Разработать технологический маршрут получения детали.
4. Рассчитать режимы резания.
5. Выполнить эскизы технологических операций.
6. По составленному технологическому процессу, эскизам наладок и рассчитанным режимам резания составить управляющую программу.

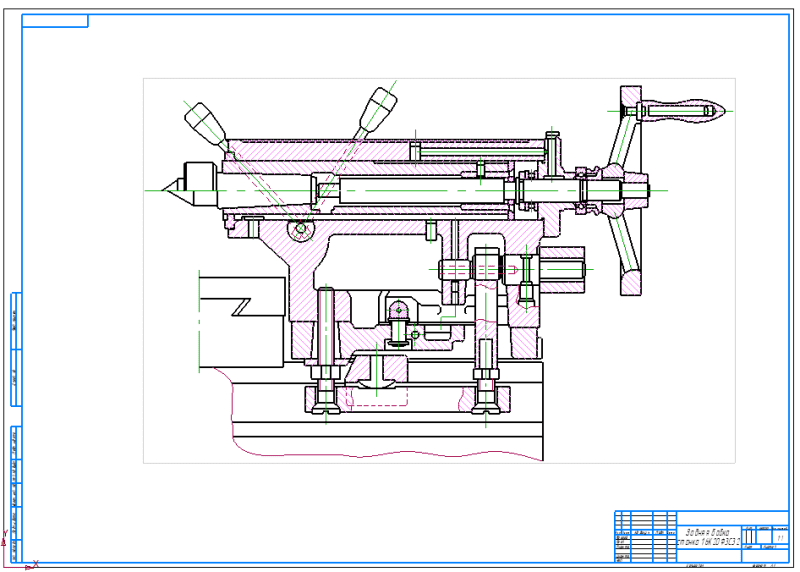

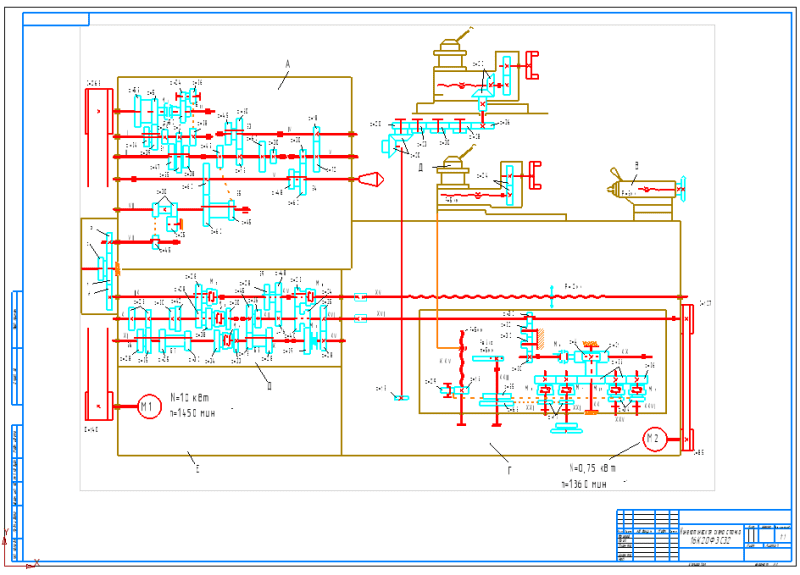

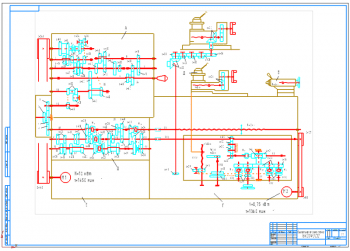

Для обработки данной детали выбираем токарный станок с ЧПУ мод. 16К20Ф3С32. Данный станок предназначен для обработки внутренних и наружных поверхностей деталей типа тел вращения со ступенчатым или криволинейным профилем, включая нарезание крепёжных резьб, за один или несколько проходов в замкнутом полуавтоматическом цикле.

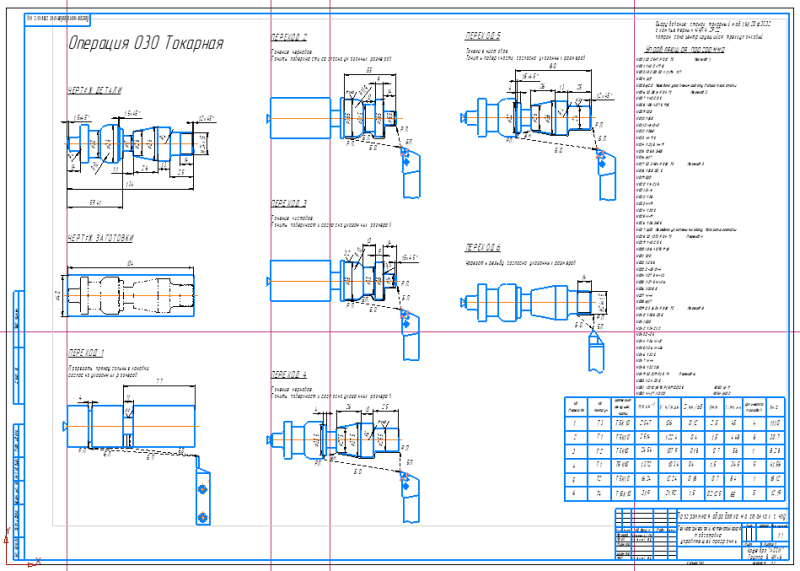

Технологический маршрут обработки детали:

Операция 010. Заготовительная. Нарезка заготовок длинной 135 мм.

Операция 020. Фрезерная. Фрезеровать торцы до длины заготовки 134 мм.

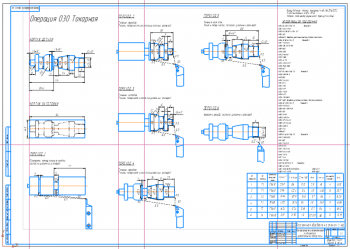

Операция 030. Токарная.

           Позиция 1. Проточить прямоугольные канавки Т3 согласно

указанных размеров.

           Позиция 2. Повернуть заготовку. Черновое точение основных поверхностей

правым резцом Т1 согласно указанных размеров.

           Позиция 3. Чистовое точение основных поверхностей

правым резцом Т2 согласно указанных размеров.

           Позиция 4. Повернуть заготовку. Черновое точение основных поверхностей

правым резцом Т1 согласно указанных размеров.

          Позиция 5. Чистовое точение основных поверхностей

правым резцом Т2 согласно указанных размеров.

          Позиция 6. Нарезать резьбу Т4.
