Разработка фасонного круглого резца, круглой протяжки и зуборезного долбяка

Описание

Проект по дисциплине «Проектирование инструмента»

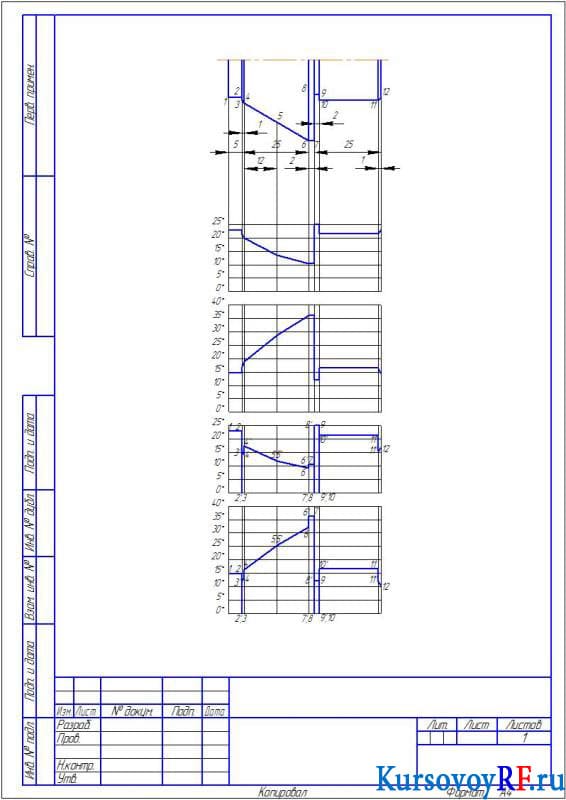

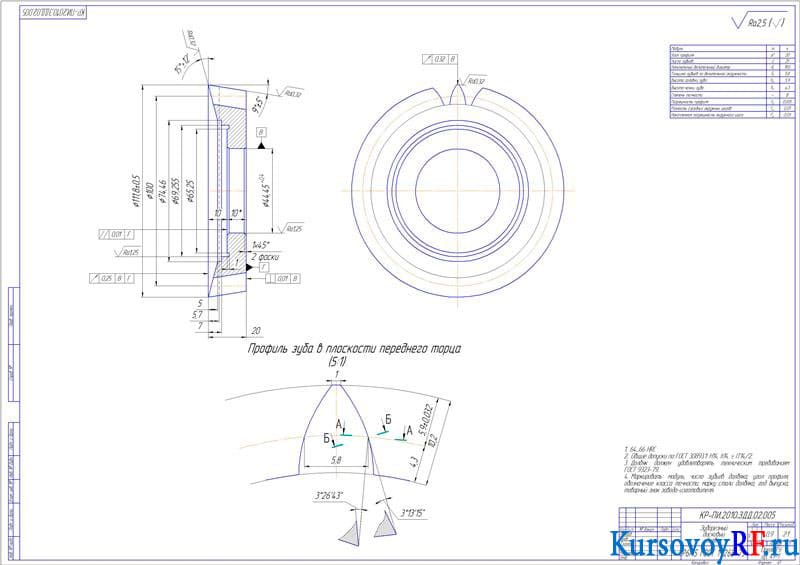

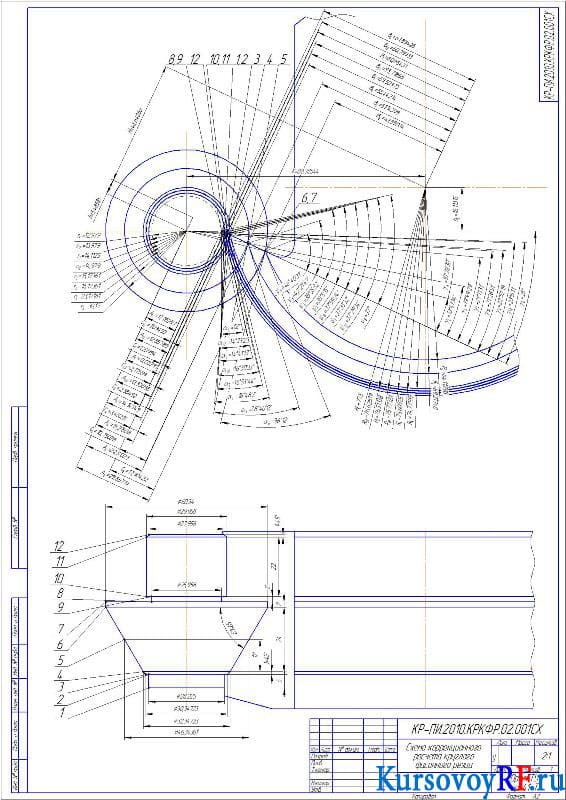

В представленной курсовой работе были даны краткие теоретические сведения, произведен расчет кругового радиального фасонного резца и коррекционный расчет КФР. Составлена таблица рассчитанных узловых точек, выполнен анализ точности обработки КФР на коническом участке. Проведено исследование геометрических параметров КФР, построены графики узлов. Рассмотрен процесс заточки, дана характеристика абразивного материала, определены геометрические параметры зерен электрокорунда. Спроектирована протяжка для обработки отверстия и зуборезного долбяка, выполнен их расчет. В графической части работы представлены чертежи круглого фасонного резца, зуборезного дискового долбяка и круглой протяжки. Дополнительные материалы: 2 приложения; Дополнительные расчеты долбяка, КФР И протяжка в Excel 3 листа.
