Проектирование станочного устройства для обработки детали «Полумуфта» на зубофрезерную операцию

Описание

 Проект по дисциплине «Технологическая оснастка»

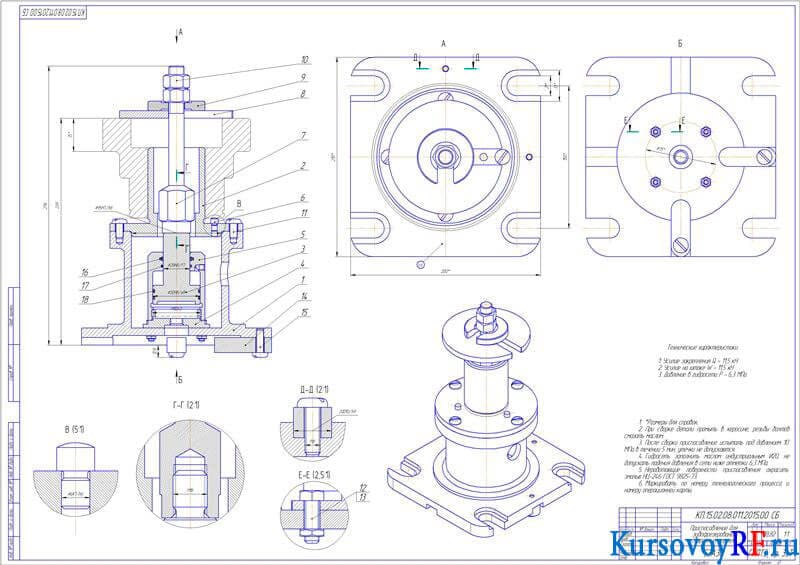

В представленной курсовой работе была рассмотрено основное назначение, устройство и принципы работы проектируемого приспособления, составлен эскиз конструкции. Выполнен расчет приспособления на точность, разработаны схемы базирования и установки заготовки в приспособлении. Рассчитаны погрешности базирования, представлена расчетная схема установки в призмах. Определены основные параметры приспособления, найдены силы и моменты резания, а также усилия зажима заготовки. Составлены эскиз составляющих сил резания и принципиальная схема закрепления заготовки на операции. Выполнен расчет пневмоцилиндра и гидроцилиндра в качестве привода. Сделаны основные выводы к курсовой работе.
